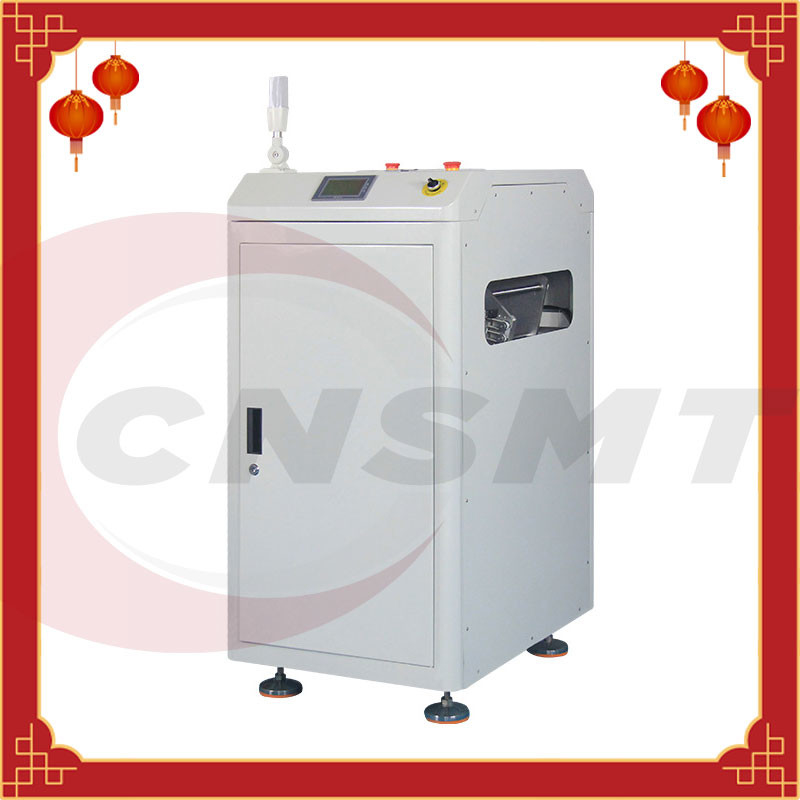

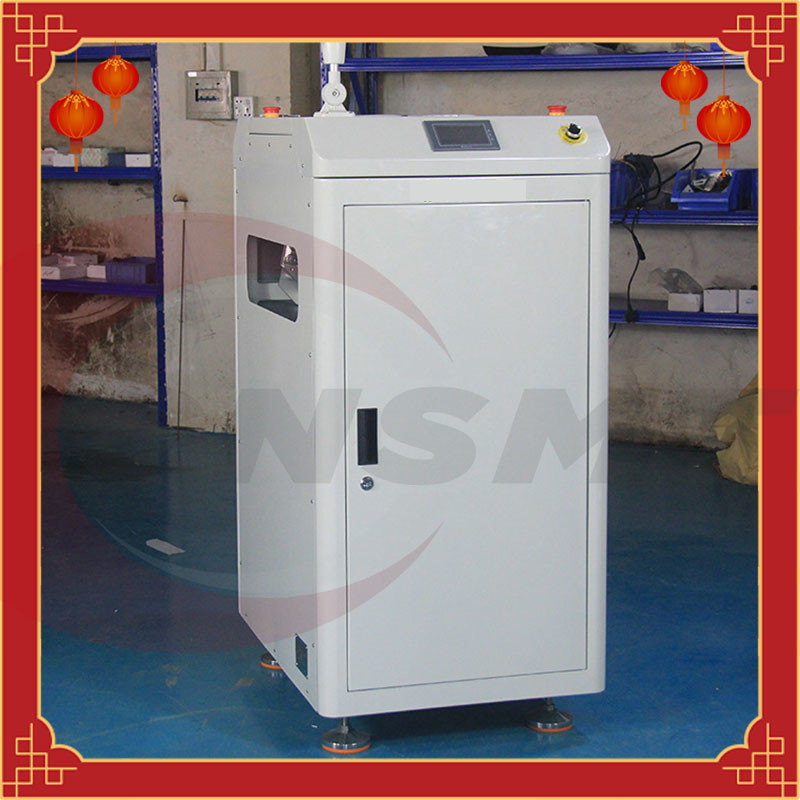

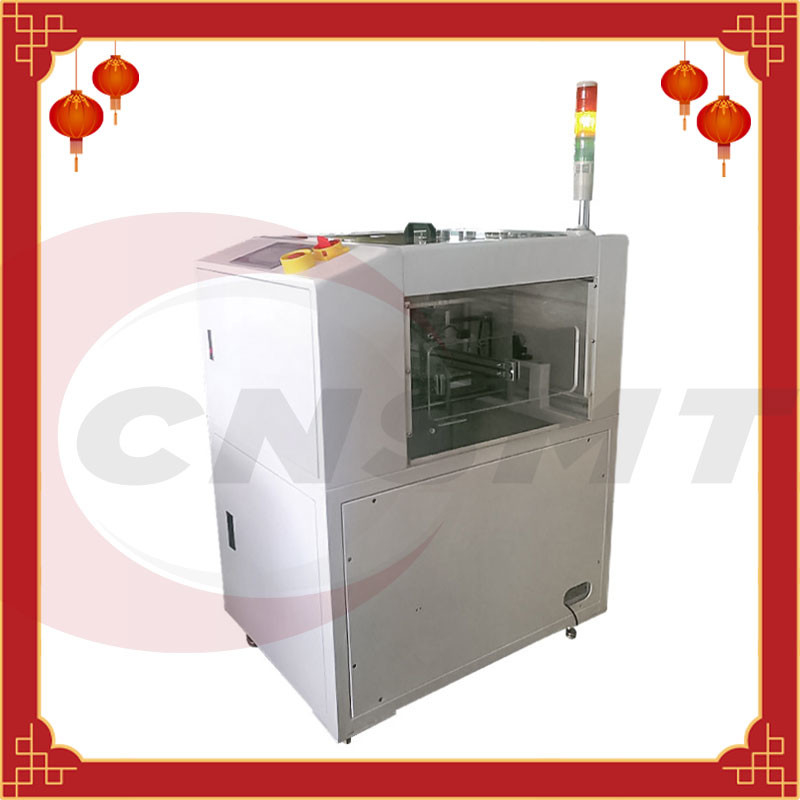

180 डिग्री पीसीबी हैंडलिंग उपकरण एसी 220V 60HZ पीसीबी इन्वर्टर कन्वेयर
180 डिग्री पीसीबी इन्वर्टर कन्वेयर-सीएनएसएमटी
पीसीबी इन्वर्टर कन्वेयर
उत्पाद वर्णन
रखरखाव के दौरान मशीन हार्डवेयर को संभालने की सुविधा के लिए शीर्ष सुरक्षा कवर खोला जा सकता है
स्मार्ट टच स्क्रीन फ़ंक्शन नियंत्रण इंटरफ़ेस का उपयोग करना आसान है
समायोज्य कोने की गति यह सुनिश्चित करने के लिए कि पीसीबी बोर्ड स्लाइड नहीं करेगा
※ स्थिर और संतुलित चौड़ाई समायोजन उपकरण (हाथ नियंत्रण पेंच समायोजन)
छोटी मशीन पदचिह्न
※संगत एसएमईएमए इंटरफ़ेस
विनिर्देश
| विवरण | पीसीबी इन्वर्टर कन्वेयर का उपयोग पीसीबी बोर्ड को दो तरफा प्रसंस्करण की जरूरतों को पूरा करने के लिए फ्लिप करने के लिए किया जाता है |
| समय चक्र | लगभग 15 सेकंड |
| बिजली की आपूर्ति | 110-220-230V एसी (उपयोगकर्ता निर्दिष्ट), एकल चरण |
| विद्युत भार | अधिकतम 180 वीए |
| हवा का दबाव | 0.45-0.6 एमपीए |
| वायु प्रवाह मात्रा | 30 लीटर/मिनट . तक |
| संचरण ऊंचाई | 900 ± 20 मिमी (या उपयोगकर्ता निर्दिष्ट) |
| संचरण दिशा | बाएँ → दाएँ या दाएँ → बाएँ (वैकल्पिक) |
नमूना:
| नमूना | सीएनएसएमटी-सीवी300 | सीएनएसएमटी-सीवी350 | सीएनएसएमटी-सीवी460 |
| पीसीबी आकार (एल × डब्ल्यू) ～ (एल × डब्ल्यू) | (50x50)～ (450x300) | (50x50)～ (450x350) | (50x50)～(450x460) |
| आयाम (एल × डब्ल्यू × एच) | 520x520x900 | 570*570*900 | 650*650*900 |
| वज़न | लगभग 110 किग्रा | 130किग्रा | 160 किग्रा |
काम के सिद्धांत
पीसीबी बोर्ड स्वचालित इन्वर्टर कन्वेयर का उपयोग इलेक्ट्रॉनिक उत्पाद की एसएमटी लाइन बॉडी पर किया जाता है।पीसीबी बोर्ड टर्निंग मशीन ट्रैक में बहता है, और ट्रैक 180 मोड़ करता है, ए साइड पीसीबी बोर्ड प्रवेश करता है, और बी साइड पीसीबी बोर्ड बाहर निकलता है।समग्र फ्रेम सही प्रोफाइल से मेल खाता है, सतह की उपस्थिति 1.5 मिमी शीट धातु है, फ्लिप ड्राइव यांत्रिक सीमा के साथ एक स्टेपर मोटर + बेल्ट द्वारा संचालित होती है;ट्रैक संदेश ड्राइव एक 15W एसी मोटर + चेन . द्वारा संचालित होता है
पृष्ठभूमि तकनीक:
पीसीबी सर्किट बोर्ड, जिसे मुद्रित सर्किट बोर्ड भी कहा जाता है, इलेक्ट्रॉनिक घटकों के लिए विद्युत कनेक्शन के प्रदाता हैं।इसका डिजाइन मुख्य रूप से लेआउट डिजाइन है।
सर्किट बोर्ड का उपयोग करने का मुख्य लाभ वायरिंग और असेंबली त्रुटियों को कम करना और स्वचालन और उत्पादन श्रम दर के स्तर में सुधार करना है।
पीसीबी बोर्डों के बढ़ते एकीकरण के कारण, उत्पादन प्रक्रिया के लिए आवश्यक है कि पीसीबी बोर्ड के आगे और पीछे दोनों पक्षों को संसाधित और उत्पादित किया जाना चाहिए।
अधिकांश मौजूदा मैनुअल फ़्लिप का उपयोग किया जाता है।कुछ कारखानों में उपयोग किए जाने वाले फ़्लिपिंग उपकरण में जटिल संरचनाएं और उच्च खरीद लागत होती है।
पैकिंग और डिलिवरी
प्रमाणीकरण
कंपनी की जानकारी
सीएनएसएमटी चीन में 10 से अधिक वर्षों के अनुभव के साथ एसएमटी मशीनों और समाधान के लिए अग्रणी निर्माता और आपूर्तिकर्ता है।और हम श्रीमती व्यापारियों के लिए OEM और ODM भी कर सकते हैं, हमारे पास श्रीमती क्षेत्र में बहुत सारे स्रोत हैं, यहां तक कि आपको उपयोग किए गए या नए एसएमटी उपकरणों या अन्य भागों की आवश्यकता है, हम आपको सर्वोत्तम गुणवत्ता और प्रतिस्पर्धी लागत मशीन प्राप्त करने में मदद कर सकते हैं।
हम आपके लिए क्या कर सकते हैं:
हमारे पास एसएमटी उपकरण और उपकरण बनाने का अपना कारखाना है
हमारे पास उत्पादन मशीनों के लिए एक पेशेवर तकनीकी इंजीनियर टीम है
※ हम आपकी आवश्यकताओं के अनुसार आपके लिए विभिन्न प्रकार की श्रीमती मशीनों को अनुकूलित कर सकते हैं
मैं हम पूरी दुनिया में इस्तेमाल किए गए और नए एसएमटी उपकरण खरीदते और बेचते हैं
※ हम आपको एसएमटी पूर्ण लाइन मशीन प्रदान करते हैं और दुनिया भर में निर्यात करते हैं
※ आपके लिए सबसे विश्वसनीय चीनी भागीदार बनना।
सामान्य प्रश्न
प्रश्न: आपको चीन में सबसे अच्छी कंपनी क्या बनाती है?
उत्तर: हम पहले से ही 10 से अधिक वर्षों से व्यापार की एसएमटी लाइन में हैं, जिससे हमें उद्योग में एक ठोस अनुभव मिल रहा है।
प्रश्न: क्या आप हमारे पसंदीदा एप्लिकेशन के अनुसार मेरे ऑर्डर को कस्टमाइज़ कर सकते हैं?
उत्तर: हां बिल्कुल!हम अपने ग्राहकों के लिए ऑर्डर कस्टमाइज़ कर सकते हैं।हमें बस आपको अपनी आवश्यकताओं या पसंदीदा आवेदन को ईमेल के माध्यम से भेजने की आवश्यकता है।हम आपके लिए सबसे अच्छे समाधान के साथ 24-48 घंटों के भीतर आपको जवाब देंगे।
प्रश्न: पीसीबी इन्वर्टर कन्वेयर का मुख्य लाभ क्या है?
उत्तर: एक पीसीबी इन्वर्टर कन्वेयर का मुख्य लाभ यह है कि आपके पास पूरी तरह से स्वचालित एसएमटी असेंबली होगी जो आपके पीसीबी को मैन्युअल हैंडलिंग की आवश्यकता के बिना फ्लिप कर सकती है।मानवीय त्रुटि के कारण होने वाले नुकसान को रोकने के लिए यह आवश्यक है।
प्रश्न: क्या पीसीबी इन्वर्टर कन्वेयर का उपयोग करना आसान है?
उत्तर: हां यह है।वास्तव में, हमारी अधिकांश मशीनें एक अंग्रेजी मैनुअल के साथ आती हैं जो आपको कार्यों और प्रक्रियाओं के संदर्भ में मशीन को और अधिक समझने में मदद करेगी।मशीन को इंस्टाल करना और चालू करना भी आसान है।यदि अधिक जानकारी की आवश्यकता है, तो कृपया हमसे वापस संपर्क करने में संकोच न करें ताकि हम आपकी सहायता कर सकें
प्रश्न: अंतरराष्ट्रीय आदेशों के लिए आपका नेतृत्व समय क्या है?
उत्तर: सभी ऑर्डर के लिए हमारा सामान्य लीड टाइम चाहे वह अंतरराष्ट्रीय हो या स्थानीय, प्रोसेसिंग के लिए 3 कार्य दिवस और ट्रांज़िट समय के लिए 10 कार्य दिवस है।कृपया ध्यान दें कि दिनों की वास्तविक संख्या अभी भी आपके सटीक स्थान पर निर्भर करेगी।कृपया हमें अपने सटीक स्थान के बारे में बताएं ताकि हम आपको आपके आदेशों की अवधि के लिए अधिक सटीक दिनों की संख्या दे सकें।
प्रश्न: आप पैकेजिंग के लिए क्या उपयोग करते हैं?
उत्तर: आम तौर पर, हम आपके ऑर्डर को पैक करने के लिए एक मजबूत बॉक्स का उपयोग करते हैं।लेकिन अगर मशीन को अधिक सुरक्षा की आवश्यकता होती है, तो हम लकड़ी के टोकरे जोड़ देंगे।आप हमें अपनी पसंदीदा पैकेजिंग के बारे में भी बता सकते हैं।
प्रश्न: क्या आपको अनुकूलित मशीनों के लिए डाउन पेमेंट की आवश्यकता होगी?
उत्तर: हां।अनुकूलित मशीनों के लिए, हमें 70% डाउन पेमेंट की आवश्यकता होगी।मशीन के शिपमेंट के लिए तैयार होने के बाद 30% का भुगतान किया जाना है।
हमारी सेवा
1, श्रीमती पूर्ण लाइन समाधान
2, श्रीमती परिधीय उपकरण निर्माता
3, श्रीमती फीडर, श्रीमती नोजल, श्रीमती फीडर अंशांकन, पीसीबी ट्रॉली, फीडर ट्रॉली, पीसीबी स्ट्रोरेज, श्रीमती स्क्वीजी निर्माता
4, इस्तेमाल किया और नया यामाहा जुकी फ़ूजी पैनासोनिक सैमसंग और रिफ्लो ओवन प्रिंटर खरीदें और बेचें
5,
सीएनएसएमटी यहां चीन में सभी पीसीबी मशीनों का अग्रणी और विश्वसनीय आपूर्तिकर्ता है।हम अपने सभी अंतरराष्ट्रीय ग्राहकों से उच्च संतुष्टि दर भी प्राप्त करते हैं क्योंकि हम आपकी सभी एसएमटी जरूरतों के लिए केवल उच्च गुणवत्ता वाले उत्पाद प्रदान करने में समर्पित हैं।
हमारे पास सभी एसएमटी मशीनों का एक बड़ा स्टॉक है, और हमारे पास सबसे तेजी से बिकने वाली पीसीबी मशीनों में से एक पीसीबी इन्वर्टर कन्वेयर है।यदि आप एक अच्छी गुणवत्ता वाले पीसीबी इन्वर्टर कन्वेयर की तलाश में हैं, तो और न देखें, क्योंकि हमारे पास डिलीवरी के लिए सभी प्रकार के तैयार हैं।यदि आप सुनिश्चित नहीं हैं कि क्या ऑर्डर करना है, तो हमें आपकी सहायता करने की अनुमति दें!
सीएनएसएमटी क्यों चुनें?
यही कारण हैं कि आपको केवल सीएनएसएमटी पर ही भरोसा करना चाहिए।हम आपकी सभी SMT जरूरतों के लिए सबसे प्रभावी और सबसे किफायती समाधान खोजने में आपकी मदद करने के लिए यहां हैं।
यदि आप एक पीसीबी इन्वर्टर कन्वेयर की तलाश कर रहे हैं, तो कृपया नीचे विवरण देखें।
पीसीबी इन्वर्टर कन्वेयर क्या है?
एक पीसीबी इन्वर्टर कन्वेयर या पीसीबी फ्लिप कन्वेयर के रूप में भी जाना जाता है, यदि आप प्रसंस्करण के लिए दोनों तरफ फ्लिप करते समय पीसीबी को मैन्युअल रूप से संभालने की आवश्यकता को खत्म करना चाहते हैं तो आप इसका उपयोग करते हैं।
यदि आप प्रक्रिया के दौरान क्षति और संदूषण के जोखिम से बचना चाहते हैं, तो मैन्युअल हैंडलिंग को समाप्त करने की आवश्यकता है।पीसीबी इन्वर्टर कन्वेयर कई रूपों और विशेषताओं में आता है।लेकिन ज्यादातर, इसका सामान्य लक्ष्य इसे संसाधित करने के लिए बोर्ड को एक तरफ फ्लिप करने में सक्षम होना है, और फिर इसे दूसरी तरफ करना है।मानवीय हस्तक्षेप की आवश्यकता के बिना यह प्रक्रिया स्वचालित है।
स्वचालन उच्च उत्पादकता की कुंजी है
हम सभी जानते हैं कि ऑटोमेशन एसएमटी लाइन ऑफ असेंबली में बहुत सारे लाभ लाने वाला है।श्रीमती कारखानों/कंपनियों को इस पर विचार करना चाहिए यदि वे चाहते हैं:
एक पीसीबी इन्वर्टर कन्वेयर की विशेषताएं
जैसा कि उल्लेख किया गया है, एक पीसीबी इन्वर्टर कन्वेयर विभिन्न मॉडलों, सुविधाओं और कार्यात्मकताओं में आता है।लेकिन कुछ सामान्य विशेषताओं को नाम देने के लिए जो आपको अधिकांश पीसीबी इन्वर्टर कन्वेयर में मिलेंगे, नीचे दी गई जानकारी देखें:
तकनीकी प्राप्ति तत्व:
इसके आधार पर, उपयोगिता मॉडल एक पीसीबी बोर्ड फ्लिपिंग / इन्वर्टर कन्वेयर मशीन प्रदान करता है जो स्वचालित रूप से पीसीबी बोर्ड को फ्लिप कर सकता है और इसकी एक सरल संरचना और कम लागत होती है।
उपयोगिता मॉडल के उद्देश्य को प्राप्त करने के लिए, उपयोगिता मॉडल निम्नलिखित तकनीकी समाधानों को अपनाता है:
एक पीसीबी बोर्ड टर्निंग मशीन, जिसमें शामिल हैं:
फ़्रेम का पहला सिरा और दूसरा सिरा होता है;
रोलर सेट को पहले छोर के करीब फ्रेम पर व्यवस्थित किया गया है;
संदेश तंत्र को फ्रेम पर व्यवस्थित किया गया है;संदेश तंत्र में पहला घूर्णन शाफ्ट, दूसरा घूर्णन शाफ्ट, पहली मोटर, और परस्पर दूरी वाले कन्वेयर बेल्ट की बहुलता शामिल है।
पहला घूर्णन शाफ्ट पहले छोर की स्थिति के करीब फ्रेम पर स्थित है, दूसरा घूर्णन शाफ्ट दूसरे छोर के करीब फ्रेम पर स्थित है, और कई कन्वेयर बेल्ट पहले घूर्णन शाफ्ट और दूसरे घूर्णन शाफ्ट द्वारा संचालित होते हैं। ;
फ़्लिपिंग तंत्र को फ़्रेम पर व्यवस्थित किया गया है;फ़्लिपिंग तंत्र में एक घूर्णन शाफ्ट, एक पहला क्लैंपिंग स्ट्रिप समूह, एक दूसरा क्लैम्पिंग स्ट्रिप समूह, एक तीसरा क्लैम्पिंग स्ट्रिप समूह, एक चौथा क्लैम्पिंग स्ट्रिप समूह, और एक सेंसर, और रोटेशन शाफ्ट शामिल है जो फ्रेम के बीच में स्थित है, पहला क्लैम्पिंग स्ट्रिप ग्रुप और दूसरा क्लैम्पिंग स्ट्रिप ग्रुप, तीसरा क्लैम्पिंग स्ट्रिप ग्रुप और चौथा क्लैम्पिंग स्ट्रिप ग्रुप क्रमशः रोटेटिंग शाफ्ट के दोनों किनारों पर स्थित होते हैं और रोटेटिंग शाफ्ट से जुड़े होते हैं।
एक क्लिप बार समूह और एक तीसरा क्लिप बार समूह घूर्णन शाफ्ट के एक ही तरफ स्थित होते हैं, और दूसरा क्लिप बार समूह और चौथा क्लिप बार समूह घूर्णन शाफ्ट के एक ही तरफ स्थित होते हैं।
कुछ अवतारों में, पहले क्लैम्पिंग स्ट्रिप समूह में अंतराल पर व्यवस्थित पहली क्लैम्पिंग स्ट्रिप्स की बहुलता शामिल है, और तीसरे क्लैम्पिंग स्ट्रिप समूह में अंतराल पर व्यवस्थित तीसरे क्लैम्पिंग स्ट्रिप्स की बहुलता शामिल है, और प्रत्येक पहली क्लैम्पिंग स्ट्रिप पहली क्लैम्पिंग स्ट्रिप से मेल खाती है। .तीन क्लैंपिंग बार,
पहली क्लैंपिंग बार और तीसरी क्लैंपिंग बार में 15-40 डिग्री का कोण होता है;दूसरा क्लैंपिंग बार समूह और चौथा क्लैंपिंग बार समूह घूर्णन शाफ्ट के एक ही तरफ स्थित हैं,
दूसरे क्लिप बार समूह में अंतराल पर व्यवस्थित दूसरी क्लिप बार की बहुलता शामिल है, और चौथे क्लिप बार समूह में अंतराल पर व्यवस्थित चौथे क्लिप बार की बहुलता शामिल है, और प्रत्येक दूसरी क्लिप बार चौथी क्लिप बार से मेल खाती है।पट्टी और चौथी क्लैंपिंग पट्टी के बीच 15-40 डिग्री का कोण होता है;तीसरी क्लैम्पिंग स्ट्रिप और चौथी क्लैम्पिंग स्ट्रिप दो आसन्न कन्वेयर बेल्ट के बीच स्थित हैं और कन्वेयर बेल्ट से नीचे स्थित हैं;
सेंसर को कन्वेयर बेल्ट के किनारे पर व्यवस्थित किया गया है।
कुछ अवतारों में, स्थानांतरण तंत्र में दो सेट होते हैं, और फ्लैप तंत्र का घूर्णन शाफ्ट स्थानांतरण तंत्र के दो सेटों के बीच स्थित होता है।
कुछ अवतारों में, प्रत्येक संचरण तंत्र पर कम से कम दो सेंसर दिए गए हैं।
कुछ अवतारों में, कन्वेयर बेल्ट और रोलर सेट के बीच की दूरी पीसीबी बोर्ड के सबसे छोटे हिस्से के आकार से कम होती है।
कुछ अवतारों में, पहली क्लिप बार और तीसरी क्लिप बार के बीच और दूसरी क्लिप बार और चौथी क्लिप बार के बीच 25 डिग्री का कोण होता है।
उपयोगिता मॉडल की पीसीबी बोर्ड टर्निंग मशीन एक रोलर समूह, एक संदेश तंत्र और फ्रेम पर एक प्लेट मोड़ तंत्र के साथ प्रदान की जाती है।
रोलर समूह पीसीबी बोर्ड को संदेश तंत्र में भेजता है, और संदेश तंत्र पीसीबी बोर्ड को प्लेट मोड़ तंत्र में भेजता है।दो क्लैंपिंग स्ट्रिप्स के बीच, फ़्लिपिंग तंत्र पीसीबी बोर्ड को दूसरी तरफ फ़्लिप करने के लिए संचालित होता है, जिससे पीसीबी के दूसरी तरफ प्रसंस्करण होता है;
फ़्लिपिंग तंत्र एक घूर्णन शाफ्ट और कई क्लैंपिंग स्ट्रिप्स से बना होता है, और इसकी संरचना सरल और महंगी कम होती है।
चित्र का विवरण
चित्र 1 वर्तमान आविष्कार के पसंदीदा अवतार के अनुसार एक पीसीबी बोर्ड फ़्लिपिंग मशीन की समग्र संरचना का एक योजनाबद्ध आरेख है;
2 अंजीर में वर्णित पीसीबी फ़्लिपिंग मशीन के फ़्लिपिंग तंत्र की संरचना का एक योजनाबद्ध आरेख है।1;
अंजीर।3 अंजीर में वर्णित पीसीबी बोर्ड टर्निंग मशीन की संरचना का एक योजनाबद्ध शीर्ष दृश्य है।1.
विस्तृत तरीके
वर्तमान उपयोगिता मॉडल की समझ को सुविधाजनक बनाने के लिए, वर्तमान उपयोगिता मॉडल को प्रासंगिक रेखाचित्रों के संदर्भ में अधिक व्यापक तरीके से वर्णित किया जाएगा।चित्र में वर्तमान आविष्कार के पसंदीदा अवतार दिखाए गए हैं।हालाँकि, वर्तमान आविष्कार को कई अलग-अलग रूपों में लागू किया जा सकता है और यह यहाँ वर्णित अवतारों तक सीमित नहीं है।
इसके विपरीत, इन अवतारों को प्रदान करने का उद्देश्य वर्तमान उपयोगिता मॉडल के प्रकटीकरण की समझ को अधिक गहन और व्यापक बनाना है।
यह ध्यान दिया जाना चाहिए कि जब एक तत्व को दूसरे तत्व के लिए "स्थिर" कहा जाता है, तो यह सीधे दूसरे तत्व पर हो सकता है या एक केंद्रीय तत्व भी मौजूद हो सकता है।जब एक तत्व को दूसरे तत्व से "जुड़ा हुआ" माना जाता है, तो इसे सीधे दूसरे तत्व से जोड़ा जा सकता है या एक ही समय में एक मध्यवर्ती तत्व मौजूद हो सकता है।
जब तक अन्यथा परिभाषित न हो, यहां उपयोग किए गए सभी तकनीकी और वैज्ञानिक शब्दों का वही अर्थ है जो वर्तमान उपयोगिता मॉडल के तकनीकी क्षेत्र में कुशल लोगों द्वारा आमतौर पर समझा जाता है।यहां वर्तमान उपयोगिता मॉडल के विवरण में प्रयुक्त शब्दावली केवल विशिष्ट अवतारों का वर्णन करने के उद्देश्य से है, और वर्तमान उपयोगिता मॉडल को सीमित करने का इरादा नहीं है।
कृपया अंजीर देखें।1 से 3, वर्तमान आविष्कार के पीसीबी बोर्ड फ्लिपिंग मशीन 100 पीसीबी बोर्ड को फ्लिप करता है।फ्लिपिंग मशीन 100 में एक फ्रेम 10, एक रोलर सेट 20, एक ट्रांसफर मैकेनिज्म 30 और एक फ्लिपिंग मैकेनिज्म 40 शामिल है।
रोल सेट 20, ट्रांसफर मैकेनिज्म 30 और फ्लिपिंग मैकेनिज्म 40 सभी फ्रेम 10 पर स्थित हैं, और रोल सेट 20 का इस्तेमाल फ्लिप्स को जोड़ने के लिए किया जाता है।मशीन 100 और अन्य पीसीबी बोर्ड प्रसंस्करण उपकरण के साथ, पीसीबी बोर्ड को स्थानांतरित करने के लिए स्थानांतरण तंत्र 30 का उपयोग किया जाता है, और फ्लिपिंग तंत्र 40 का उपयोग पीसीबी बोर्ड को फ्लिप करने के लिए किया जाता है।
कृपया अंजीर देखें।1, रैक 10 का पहला छोर 11 और दूसरा छोर 12 है। रोलर सेट 20 को पहले छोर 11 के करीब फ्रेम 10 पर व्यवस्थित किया गया है, और इसका उपयोग सामने वाले उपकरण द्वारा संसाधित पीसीबी बोर्ड को संदेश तंत्र में भेजने के लिए किया जाता है। 30. इस अवतार में, रोलर सेट 20 में कई रोलर्स शामिल हैं।
1 और 3, ट्रांसमिशन तंत्र 30 फ्रेम 10 पर सेट है और फ्रेम 10 की शीर्ष सतह के साथ चलता है। संदेश तंत्र 30 में पहला घूर्णन शाफ्ट 31, दूसरा घूर्णन शाफ्ट 32, पहली मोटर (दिखाया नहीं गया) शामिल है। और कई परस्पर दूरी वाले कन्वेयर बेल्ट 33. पहला घूर्णन शाफ्ट 31 फ्रेम 10 पर पहले छोर 11 के करीब स्थित है, और दूसरा घूर्णन शाफ्ट 32 दूसरे छोर 12 के करीब फ्रेम 10 पर स्थित है, कन्वेयर बेल्ट 33 पहले घूर्णन शाफ्ट 31 और दूसरे घूर्णन शाफ्ट 32 के चारों ओर घाव है, और कन्वेयर बेल्ट 33 पहले घूर्णन शाफ्ट 31 और दूसरा घूर्णन शाफ्ट 32 द्वारा संचालित है।
इस अवतार में, कन्वेयर बेल्ट 33 और रोलर सेट 20 के बीच की दूरी पीसीबी बोर्ड के सबसे छोटे हिस्से के आकार से छोटी है, ताकि पीसीबी बोर्ड को रोलर सेट 20 द्वारा ले जाने की प्रक्रिया के दौरान गिरने से रोका जा सके। कन्वेयर बेल्ट 33 के लिए।
1 और 2, टर्निंग मैकेनिज्म 40 को फ्रेम 10 पर सेट किया गया है, और इसमें फ्रेम 10 के बीच में व्यवस्थित एक घूर्णन शाफ्ट 41, पहला क्लैम्पिंग स्ट्रिप ग्रुप 42, दूसरा क्लैम्पिंग स्ट्रिप ग्रुप 43 और पहला क्लैम्पिंग स्ट्रिप ग्रुप शामिल है। 42 रोटेशन शाफ्ट से जुड़ा है। 41. तीन क्लैंपिंग बार ग्रुप 44, चौथा क्लैम्पिंग बार ग्रुप 45 और सेंसर 46, पहला क्लैम्पिंग बार ग्रुप 42 और तीसरा क्लैम्पिंग बार ग्रुप 44 एक दूसरे के अनुरूप हैं और एक ही तरफ स्थित हैं शाफ्ट 41,
दूसरा क्लैम्पिंग बार समूह 43 और चौथा क्लिप स्ट्रिप समूह 45 क्रमशः घूर्णन शाफ्ट 41 के एक ही तरफ स्थित हैं।
पहले क्लैम्पिंग बार ग्रुप 42 में अंतराल पर व्यवस्थित पहली क्लैम्पिंग बार 421 की बहुलता शामिल है, तीसरे क्लैम्पिंग बार ग्रुप 44 में अंतराल पर व्यवस्थित तीसरे क्लैम्पिंग बार 441 की बहुलता शामिल है, और प्रत्येक पहली क्लैम्पिंग बार 421 एक तीसरे क्लैम्पिंग बार 441 से मेल खाती है। पहली क्लैम्पिंग बार 421 और तीसरी क्लैम्पिंग बार 441 के बीच 15-40 डिग्री का कोण होता है, ताकि पीसीबी बोर्ड को पहले क्लैम्पिंग बार 421 और तीसरे क्लैम्पिंग बार 441 के बीच डाला जा सके।
इस अवतार में, कोण दूसरे क्लैंपिंग स्ट्रिप ग्रुप 43 में अंतराल पर व्यवस्थित दूसरी क्लैम्पिंग स्ट्रिप्स 431 की बहुलता शामिल है, और चौथे क्लैम्पिंग स्ट्रिप ग्रुप 45 में अंतराल पर व्यवस्थित चौथे क्लैम्पिंग स्ट्रिप्स 451 की बहुलता शामिल है, और प्रत्येक सेकंड क्लैम्पिंग स्ट्रिप 431 मेल खाती है। एक चौथाई क्लैम्पिंग बार 451, दूसरी क्लैम्पिंग बार 431 और चौथी क्लैम्पिंग बार 451 में 15-40 डिग्री का कोण होता है, ताकि पीसीबी बोर्ड को दूसरे क्लैम्पिंग बार 431 और चौथे क्लैम्पिंग बार 451 के बीच डाला जा सके। यह अवतार उदाहरण में, कोण 25 डिग्री है।
तीसरी क्लैम्पिंग स्ट्रिप 441 और चौथी क्लैम्पिंग स्ट्रिप 451 दोनों दो आसन्न कन्वेयर बेल्ट 33 के बीच स्थित हैं, और स्थिति कन्वेयर बेल्ट 33 से कम है।
कन्वेयर बेल्ट 33 स्वचालित रूप से प्रवेश करता है जब पीसीबी बोर्ड को रैक के पहले छोर 11 में ले जाया जाता है 10 पहली क्लैंपिंग बार 421 और तीसरे क्लैंपिंग बार 441 के बीच, रैक पर सेंसर 46 10 होश में है कि पीसीबी बोर्ड पहले क्लैंपिंग में प्रवेश करता है। बार 421 और तीसरा क्लैम्पिंग बार 441, और पहले क्लैम्पिंग बार को चलाने के लिए शाफ्ट 41 के रोटेशन को नियंत्रित करता है।स्ट्रिप 421 और तीसरी क्लैम्पिंग स्ट्रिप 441 को रैक 10 के दूसरे छोर 12 में बदल दिया जाता है और इसी स्थिति में रुक जाता है।
पीसीबी बोर्ड रैक 10 के दूसरे छोर 12 पर कन्वेयर बेल्ट 33 पर पड़ता है और परिवहन जारी रहता है।इस समय, दूसरी क्लैम्पिंग स्ट्रिप 431 और चौथी क्लैम्पिंग बार 451 को रैक 10 के पहले सिरे 11 में बदल दिया जाता है, और पीसीबी बोर्ड का अगला बैच दूसरे क्लैम्पिंग बार 431 और चौथे क्लैम्पिंग बार 451 के बीच में प्रवेश करता है। और फिर से चालू किया जाता है, ताकि पीसीबी बोर्ड के मोड़ को महसूस किया जा सके।
इस अवतार में, संचरण तंत्र 30 में दो समूह होते हैं, और प्लेट मोड़ तंत्र 40 का घूर्णन शाफ्ट 41 संचरण तंत्र के दो समूहों 30 के बीच स्थित होता है। प्रत्येक संचरण तंत्र 30 पर कम से कम दो सेंसर 46 प्रदान किए जाते हैं। इसके अलावा, प्लेट टर्निंग मैकेनिज्म 40 के संचालन को प्रभावित किए बिना पीसीबी बोर्ड की सेंसिंग की सुविधा के लिए फ्रेम 10 पर कन्वेयर बेल्ट 33 के किनारे सेंसर 46 की व्यवस्था की गई है।
उपर्युक्त अवतार केवल वर्तमान उपयोगिता मॉडल के कई कार्यान्वयन मोड व्यक्त करते हैं, और उनका विवरण अपेक्षाकृत विशिष्ट और विस्तृत है, लेकिन उन्हें वर्तमान उपयोगिता मॉडल के दायरे पर एक सीमा के रूप में नहीं समझा जाना चाहिए।यह ध्यान दिया जाना चाहिए कि कला में सामान्य कौशल के लिए, उपयोगिता मॉडल की अवधारणा से विचलित हुए बिना, कई संशोधन और सुधार किए जा सकते हैं, और ये सभी उपयोगिता मॉडल के संरक्षण के दायरे में आते हैं।इसलिए, उपयोगिता मॉडल पेटेंट के संरक्षण का दायरा संलग्न दावों के अधीन होना चाहिए।
हमारे पीसीबी इन्वर्टर कन्वेयर के बारे में अधिक जानने के लिए, कृपया हमसे सीधे संपर्क करें ताकि हम आपकी सभी चिंताओं के साथ आगे आपकी सहायता कर सकें।इस बीच, आप नीचे दी गई जानकारी की जांच कर सकते हैं जो हमारे पिछले ग्राहकों द्वारा उत्तर के साथ सबसे अधिक पूछे जाने वाले प्रश्नों को दिखाएगी।
ये पीसीबी इन्वर्टर कन्वेयर के लिए हमारे पिछले ग्राहकों से प्राप्त विभिन्न प्रश्न हैं।यदि आपको ऊपर दी गई सटीक जानकारी नहीं मिलती है, तो कृपया हमसे सीधे संपर्क करें ताकि हम आपके लिए इसका उत्तर दे सकें।
यहां सीएनएसएमटी में, हम आपको विश्वास दिलाते हैं कि जब आपकी एसएमटी जरूरतों की बात आती है तो आप अच्छे हैं।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
