8 जोन एसएमटी वैक्यूम रीफ्लो ओवन मशीन 380V 50 हर्ट्ज सीएनएसएमटी एच 8835 एम

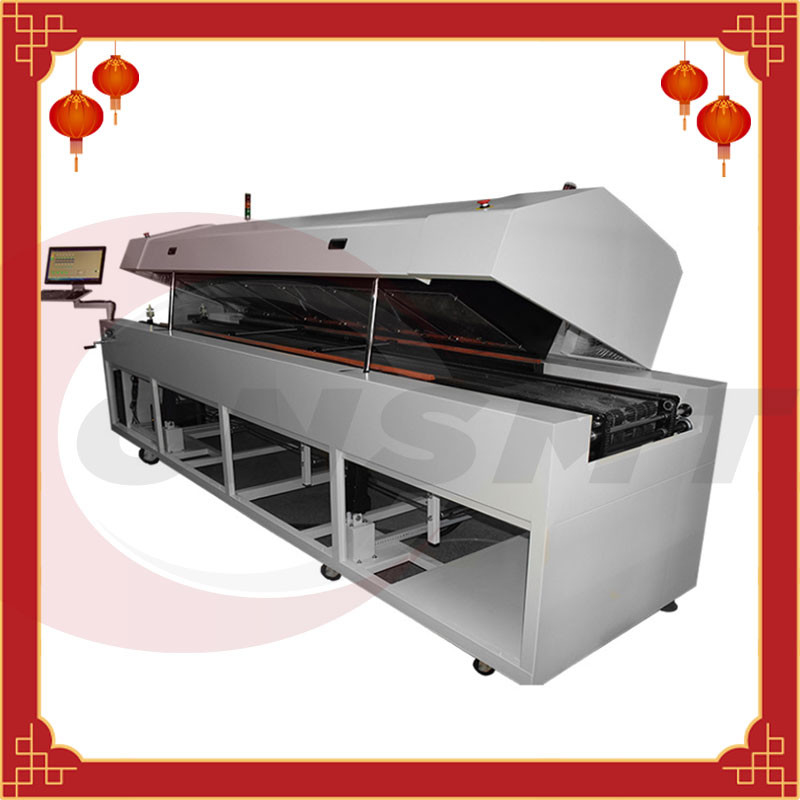

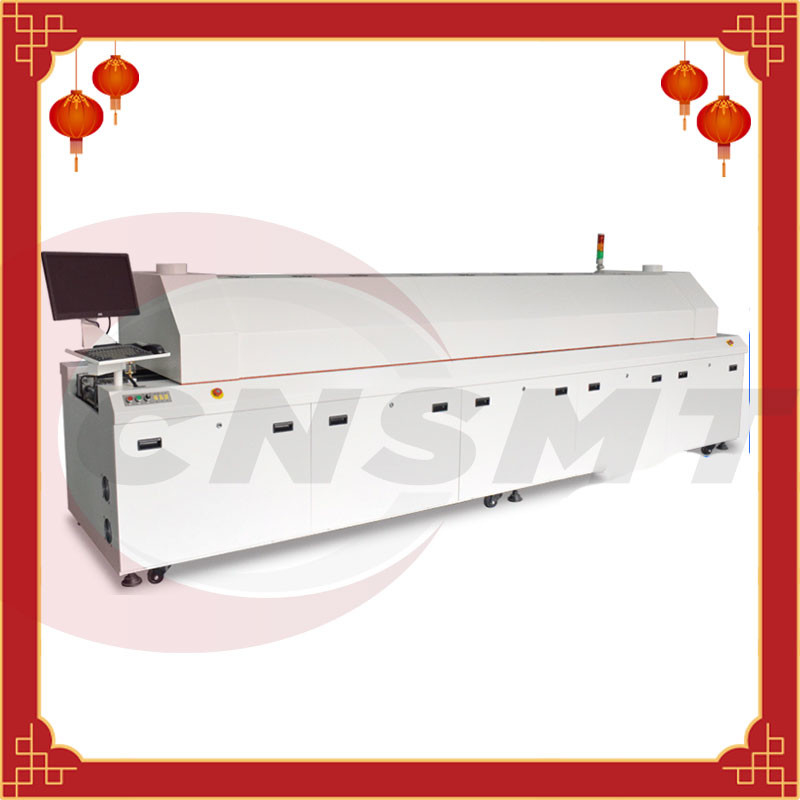

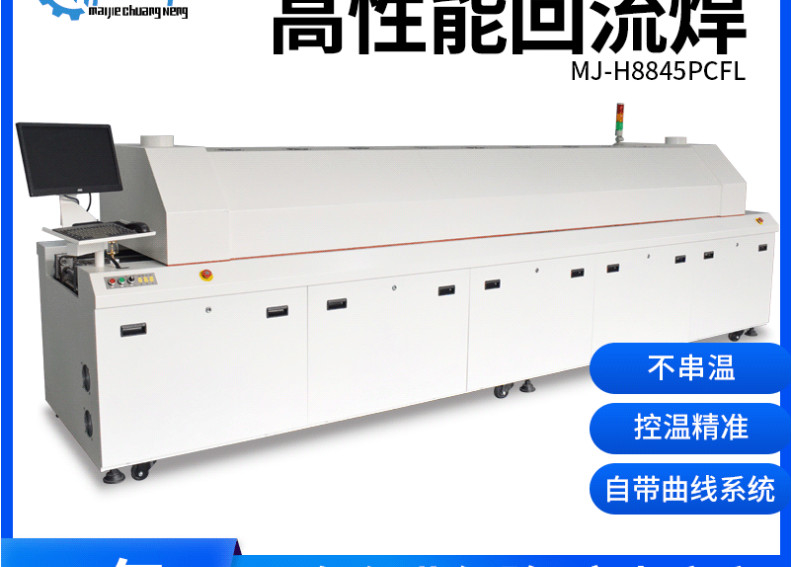

8 जोन श्रीमती रीफ्लो ओवन- CNSMT-H8835M
CNSMT चीन में SMT रिफ्लो ओवन के अग्रणी निर्माता में से एक है, हम आपको सोल्डर रिफ्लो ओवन के सभी मॉडल अच्छी गुणवत्ता और प्रतिस्पर्धी मूल्य के साथ प्रदान करते हैं। यदि आपको कोई आवश्यकता है, तो कृपया हमसे अभी संपर्क करें!
हम आर्थिक, मध्यम और बड़े 8 जोन रिफ्लो ओवन सहित सभी प्रकार की रिफ्लो सोल्डरिंग मशीनों का उत्पादन करते हैं, मध्यम मॉडल है:
आठ तापमान क्षेत्र रिफ्लो ओवन विशेषताएं:

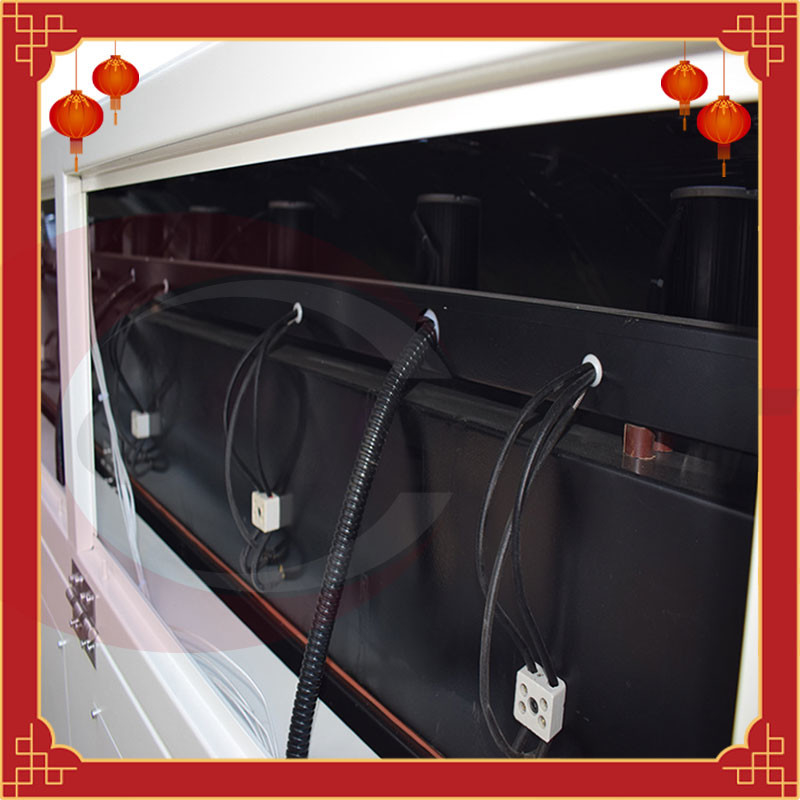

MAIJIE हीटिंग वायर हीटिंग तकनीक, स्वतंत्र हवा संरचना, ऊपरी और निचले हीटिंग के तरीके, उच्च तापीय क्षमता, तेजी से हीटिंग, कमरे के तापमान से काम करने के तापमान को सेट करने के लिए लगभग 20 मिनट, वेल्डिंग क्षेत्र के निर्धारित तापमान और वास्तविक तापमान के बीच का अंतर कम है 30 ℃ से अधिक।
· ताइवान मित्सुकोशी विशेष उच्च तापमान मोटर, सीधी ड्राइव गर्म हवा हीटिंग, गर्म हवा संतुलन, कम शोर, कम कंपन, 0201 घटकों का उपयोग परिवहन के दौरान स्थानांतरित नहीं हो सकता है।
· अद्वितीय वायु नलिका डिजाइन, समान वायु वितरण, बड़ी गर्मी क्षमता, प्रीहीटिंग जोन, निरंतर तापमान क्षेत्र और वेल्डिंग जोन ऊपर और नीचे हीटिंग, स्वतंत्र परिसंचरण, स्वतंत्र तापमान नियंत्रण, प्रत्येक तापमान क्षेत्र की तापमान नियंत्रण सटीकता ± 1 ℃ है, भट्ठी उद्घाटन इलेक्ट्रिक टॉप कवर प्रकार को गोद लेता है।
डबल या ट्रिपल सोल्डरिंग ज़ोन सेटिंग्स के साथ विभिन्न मॉडलों के तापमान घटता को डीबग करने के लिए उपयुक्त, तीन-तार प्रोफाइल टेस्ट △ टी जितना छोटा 8 ℃, और कनेक्शन वक्र परीक्षण विशेष रूप से जापानी या यूरोपीय और अमेरिकी मानक लीड-फ्री के साथ संगत है सोल्डरिंग प्रक्रियाएं।

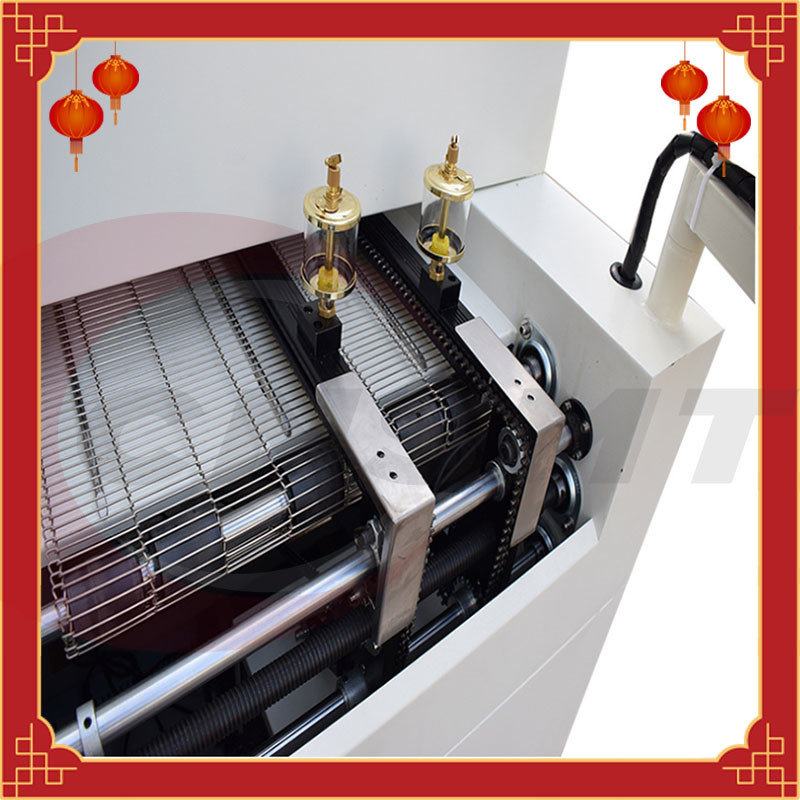

उच्च तापमान प्रतिरोधी, पहनने के लिए प्रतिरोधी एल्यूमीनियम मिश्र धातु, उच्च कठोरता और कोई विरूपण से बने एक नए डिजाइन किए गए विशेष परिवहन गाइड रेल का उपयोग करना।
गाइड रेल चौड़ाई समायोजन प्रणाली एक गियर रैक समाक्षीय चौड़ाई समायोजन उपकरण को गोद लेती है ताकि यह सुनिश्चित किया जा सके कि गाइड रेल समानांतरता ± 5 एमएम तक पहुंच जाए, जो बोर्ड जामिंग और बोर्ड ड्रॉप की घटना को प्रभावी ढंग से रोकता है।और स्वचालित और मैन्युअल चौड़ाई समायोजन डिवाइस से लैस है।
· परिवहन प्रणाली तुल्यकालिक परिवहन के लिए डेल्टा आवृत्ति कनवर्टर स्टीप्लेस आवृत्ति रूपांतरण गति विनियमन, आयातित जेडडी मोटर ड्राइव, उच्च गुणवत्ता वाली कार्बन स्टील श्रृंखला और एसयूएस 316 स्टेनलेस स्टील जाल बेल्ट को गोद लेती है, और आगे चिकनी परिवहन सुनिश्चित करती है।यह यूपीएस निर्बाध बिजली आपूर्ति और मैनुअल शेक-आउट फ़ंक्शन से भी लैस है, जो अचानक बिजली की विफलता के कारण पीसीबी को भट्ठी में जलने से प्रभावी ढंग से रोक सकता है।
· इसमें स्वचालित टपकने और पीसीबी की गिनती के समय का कार्य है।
· उच्च गुणवत्ता वाले औद्योगिक कंप्यूटर नियंत्रण, एलसीडी डिस्प्ले, विंडोज एक्सपी ऑपरेटिंग सिस्टम, लचीले वक्र परीक्षण और शक्तिशाली गतिशील वक्र विश्लेषण फ़ंक्शन को अपनाएं, और सभी डेटा को सीसा रहित प्रक्रिया को पूरा करने के लिए मुद्रित और सहेजा जा सकता है।
· सभी विद्युत घटकों को आयात किया जाता है, और सभी सिग्नल तारों को लंबे समय तक श्रीमती 24 घंटे स्थिर और विश्वसनीय संचालन सुनिश्चित करने के लिए परिरक्षित किया जाता है
विशिष्टता H8835
| श्रीमती 8 जोन रिफ्लो ओवन | नियंत्रित करने का तरीका | कंप्यूटर नियंत्रण |
| श्रीमती 8 जोन रिफ्लो ओवन | ताप क्षेत्रों की संख्या | ऊपरी और निचले किनारों पर 8 छोटे परिसंचरण ताप क्षेत्र |
| श्रीमती 8 जोन रिफ्लो ओवन | हीटिंग विधि | ऊपर और नीचे गर्म हवा |
| श्रीमती 8 जोन रिफ्लो ओवन | हीटिंग ज़ोन की लंबाई | 3130 मिमी |
| श्रीमती 8 जोन रिफ्लो ओवन | कन्वेयर बेल्ट की चौड़ाई | 450 मिमी |
| श्रीमती 8 जोन रिफ्लो ओवन | पीसीबी आकार | 50-350 मिमी |
| श्रीमती 8 जोन रिफ्लो ओवन | पीसीबी की सीमा अधिक है | 25 मिमी |
| श्रीमती 8 जोन रिफ्लो ओवन | संचरण दिशा | बाएं से दायां |
| श्रीमती 8 जोन रिफ्लो ओवन | डिलिवरी विधि | मेष बेल्ट + रेल |
| श्रीमती 8 जोन रिफ्लो ओवन | कन्वेयर बेल्ट ऊंचाई | 900 ± 20 मिमी |
| श्रीमती 8 जोन रिफ्लो ओवन | पीसीबी परिवहन गति | 0～1.8मी/मिनट |
| श्रीमती 8 जोन रिफ्लो ओवन | तापमान नियंत्रण सटीकता | ± 1-2 ℃ (स्थिर) |
| श्रीमती 8 जोन रिफ्लो ओवन | तापमान नियंत्रण रेंज | कमरे का तापमान～300℃ सेट किया जा सकता है |
| श्रीमती 8 जोन रिफ्लो ओवन | लागू मिलाप प्रकार | लेड-फ्री सोल्डर/लीडेड सोल्डर |
| श्रीमती 8 जोन रिफ्लो ओवन | तापमान नियंत्रण विधि | पीआईडी+एसएसआर |
| श्रीमती 8 जोन रिफ्लो ओवन | बिजली की आपूर्ति | 380V, 50HZ, तीन-चरण पांच-तार |
| श्रीमती 8 जोन रिफ्लो ओवन | प्रारंभिक शक्ति | 48 किलोवाट |
| श्रीमती 8 जोन रिफ्लो ओवन | संचालन शक्ति | 10-15 किलोवाट |
| श्रीमती 8 जोन रिफ्लो ओवन | दौड़ने की गति | लगभग 20 मिनट |
| श्रीमती 8 जोन रिफ्लो ओवन | आयाम | 4800*1100*1350mm |
| श्रीमती 8 जोन रिफ्लो ओवन | वजन | 1500 किलो |
| श्रीमती 8 जोन रिफ्लो ओवन | पीएलसी | गुक्सिन |
| श्रीमती 8 जोन रिफ्लो ओवन | ठोस अवस्था | यांगमिंग (40ए) |
| श्रीमती 8 जोन रिफ्लो ओवन | गर्म हवा मोटर | मित्सुकोशी ताइवान |
| श्रीमती 8 जोन रिफ्लो ओवन | ठंडक के लिये पंखा | मित्सुकोशी ताइवान |
| श्रीमती 8 जोन रिफ्लो ओवन | राज्यपाल | ताइवान जिन्यौ |
| श्रीमती 8 जोन रिफ्लो ओवन | परिवहन मोटर | ताइवान जिन्यौ |
| श्रीमती 8 जोन रिफ्लो ओवन | contactor | साधारण अवस्था |
| श्रीमती 8 जोन रिफ्लो ओवन | सहमत | आरकेसी |
| श्रीमती 8 जोन रिफ्लो ओवन | स्विच | श्नाइडर |
| श्रीमती 8 जोन रिफ्लो ओवन | ताप तार | ताइवान ताइवान प्रदर्शनी |
8ज़ोन श्रीमती रीफ्लो ओवन स्थापना और उपयोग की शर्तें
<1> कार्यशील वोल्टेज: AC380V 50HZ तीन-चरण पांच-तार प्रणाली।
<2> परिवेश का तापमान: 5～40 ℃;
<3>सापेक्ष आर्द्रता: 85% से अधिक आरएच नहीं;
<4>पावर स्विच: एयर स्विच
<5> स्थापित शक्ति: 48KW
<6>जमीन समतल है, और आसपास के वातावरण में कोई मजबूत कंपन और संक्षारक गैस नहीं होनी चाहिए।
8 जोन रिफ्लो ओवन कर्व की जांच कैसे करें
आठ तापमान क्षेत्रों का तापमान और समय:
तापमान क्षेत्र 1: 148 डिग्री;
तापमान क्षेत्र 2: 180 डिग्री;
तापमान क्षेत्र 3: 183 डिग्री;
तापमान क्षेत्र 4: 168 डिग्री;
तापमान क्षेत्र 5: 174 डिग्री;
तापमान क्षेत्र 6: 198 डिग्री;
तापमान क्षेत्र सात: 240 डिग्री;
तापमान क्षेत्र आठ: 252 डिग्री;
परिवहन की गति: 0.6 मीटर / मिनट;अधिक तापमान अलार्म 10 डिग्री पर सेट है।
सामान्यतया, रिफ्लो सोल्डरिंग में केवल चार तापमान क्षेत्र होते हैं: प्रीहीटिंग ज़ोन, निरंतर तापमान क्षेत्र, रिफ्लो सोल्डरिंग ज़ोन और कूलिंग ज़ोन।
रिफ्लो सोल्डरिंग के लिए कितने तापमान क्षेत्रों का उपयोग किया जाता है, उनकी तापमान सेटिंग्स इन चार तापमान क्षेत्रों की कार्रवाई के सिद्धांत के अनुसार निर्धारित की जाती हैं।आम तौर पर, बाजार पर अधिक आठ-तापमान क्षेत्र रिफ्लो सोल्डरिंग होते हैं।
रिफ्लो सोल्डरिंग के वास्तविक माप तापमान और रिफ्लो सोल्डरिंग के सेट तापमान के बीच एक निश्चित तापमान अंतर होता है।
वास्तव में, सीसा रहित रिफ्लो सोल्डरिंग का उच्च सोल्डरिंग तापमान 245 डिग्री है।रिफ्लो सोल्डरिंग का तापमान सोल्डर पेस्ट फैक्ट्री और वास्तविक सोल्डरिंग उत्पाद द्वारा प्रदान किए गए तापमान वक्र के अनुसार निर्धारित किया जाता है
सीसा रहित प्रक्रिया: प्रीहीटिंग ज़ोन: ताप दर 1.0 ~ 3.0 ℃ / सेकंड है;विसर्जन क्षेत्र: हीटिंग दर 2 ℃ / सेकंड से कम है, समय 70 ~ 130 ℃ / सेकंड, तापमान: 160 ~ 200 ℃;रिफ्लो ज़ोन: उच्चतम तापमान 220 ~ 250 ℃ है, और 220 ℃ से ऊपर का समय 30 ~ 90 सेकंड है;शीतलन क्षेत्र: शीतलन दर 4 ℃ / s से कम है, शीतलन समाप्ति तापमान अधिमानतः 75 ℃ से अधिक नहीं है
CNSMT8 तापमान क्षेत्र रिफ्लो सोल्डरिंग तापमान क्षेत्र को मुख्य रूप से चार तापमान क्षेत्रों में विभाजित किया जाता है: प्रीहीटिंग ज़ोन, निरंतर तापमान क्षेत्र, वेल्डिंग ज़ोन और कूलिंग ज़ोन।
प्रीहीटिंग जोन
प्रीहीटिंग रिफ्लो प्रक्रिया का पहला चरण है।इस रिफ्लो चरण के दौरान, पूरे सर्किट बोर्ड असेंबली को लक्ष्य तापमान की ओर लगातार गर्म किया जाता है।
प्रीहीटिंग चरण का मुख्य उद्देश्य पूरे सर्किट बोर्ड असेंबली को प्री-रिफ्लो तापमान तक सुरक्षित रूप से पहुंचाना है।प्रीहीटिंग भी सोल्डर पेस्ट में वाष्पशील सॉल्वैंट्स को नष्ट करने का एक अवसर है।पेस्ट-जैसे विलायक को ठीक से डिस्चार्ज करने के लिए और घटकों को पूर्व-रिफ्लो तापमान तक सुरक्षित रूप से पहुंचने के लिए, पीसीबी को लगातार रैखिक तरीके से गर्म किया जाना चाहिए।
रिफ्लो प्रक्रिया के पहले चरण का एक महत्वपूर्ण संकेतक तापमान ढलान या तापमान वृद्धि का समय है।यह आमतौर पर डिग्री सेल्सियस, सी/एस प्रति सेकेंड में मापा जाता है।
कई चर इस डेटा को प्रभावित कर सकते हैं, जिनमें शामिल हैं: लक्ष्य प्रसंस्करण समय, मिलाप पेस्ट अस्थिरता, और घटक विचार।इन सभी प्रक्रिया चरों पर विचार करना महत्वपूर्ण है, लेकिन ज्यादातर मामलों में संवेदनशील घटकों पर विचार करना महत्वपूर्ण है।"यदि तापमान बहुत तेज़ी से बदलता है, तो कई घटक टूट जाएंगे।
अधिकतम थर्मल परिवर्तन दर जो सबसे संवेदनशील घटक सामना कर सकता है वह अधिकतम स्वीकार्य ढलान बन जाता है।" हालांकि, यदि थर्मल तत्वों का उपयोग नहीं किया जाता है और उपज को अधिकतम किया जाता है, तो प्रसंस्करण समय में सुधार के लिए ढलान को समायोजित किया जा सकता है।
इसलिए, कई निर्माता इन ढलानों को 3.0 डिग्री सेल्सियस / सेकंड की अधिकतम सार्वभौमिक स्वीकार्य दर तक बढ़ाते हैं।इसके विपरीत, यदि एक विशेष रूप से मजबूत विलायक युक्त मिलाप पेस्ट का उपयोग किया जाता है, तो घटक को बहुत तेजी से गर्म करने से आसानी से नियंत्रण प्रक्रिया से बाहर हो जाएगा।वाष्पशील सॉल्वैंट्स के विघटन के कारण, वे पैड और सोल्डर प्लेट से सोल्डर फैला सकते हैं।
प्रीहीटिंग चरण के दौरान हिंसक आउटगैसिंग की मुख्य समस्या सोल्डर बॉल्स हैं।एक बार जब सर्किट बोर्ड प्रीहीटिंग चरण के दौरान तापमान तक गर्म हो जाता है, तो उसे निरंतर तापमान चरण या प्री-रिफ्लो चरण में प्रवेश करना चाहिए।
लगातार तापमान क्षेत्र
रिफ्लो सोल्डरिंग निरंतर तापमान क्षेत्र आमतौर पर 60 से 120 सेकेंड का एक्सपोजर होता है, जिसका उपयोग सोल्डर पेस्ट वाष्पशील और फ्लक्स सक्रियण को हटाने के लिए किया जाता है, जहां फ्लक्स समूह ऑक्सीकरण करना शुरू कर देता है और घटक लीड और पैड पर कम हो जाता है।
अत्यधिक तापमान सोल्डर स्प्लैशिंग या बॉलिंग के साथ-साथ सोल्डर पेस्ट अटैचमेंट पैड और घटक टर्मिनलों के ऑक्सीकरण का कारण बन सकता है।इसी तरह, यदि तापमान बहुत कम है, तो फ्लक्स पूरी तरह से सक्रिय नहीं हो सकता है।
वेल्डिंग क्षेत्र
सामान्य शिखर तापमान लिक्विडस की तुलना में 20-40 डिग्री सेल्सियस अधिक होता है।[1] यह सीमा असेंबली पर सबसे कम उच्च तापमान प्रतिरोध (गर्मी क्षति के लिए अतिसंवेदनशील घटक) वाले घटक द्वारा निर्धारित की जाती है।
मानक दिशानिर्देश अधिकतम तापमान से 5 डिग्री सेल्सियस घटाना है जो कि सबसे कमजोर घटक अधिकतम प्रक्रिया तापमान तक पहुंचने के लिए सामना कर सकता है।इस सीमा से अधिक को रोकने के लिए प्रक्रिया तापमान की निगरानी करना महत्वपूर्ण है।
इसके अलावा, उच्च तापमान (260 डिग्री सेल्सियस से अधिक) एसएमटी घटकों के आंतरिक चिप्स को नुकसान पहुंचा सकता है और इंटरमेटेलिक यौगिकों के विकास को बढ़ावा दे सकता है।इसके विपरीत, एक तापमान जो पर्याप्त गर्म नहीं है, घोल को पूरी तरह से बहने से रोक सकता है।
शीतलन क्षेत्र
अंतिम क्षेत्र एक शीतलन क्षेत्र है, जिसका उपयोग संसाधित बोर्ड को धीरे-धीरे ठंडा करने और सोल्डर जोड़ों को जमने के लिए किया जाता है।उचित शीतलन घटकों को अतिरिक्त इंटरमेटेलिक यौगिकों या थर्मल शॉक के गठन को रोक सकता है।
शीतलन क्षेत्र की विशिष्ट तापमान सीमा 30-100 डिग्री सेल्सियस है।आमतौर पर यह अनुशंसा की जाती है कि शीतलन दर 4°C/s हो।प्रक्रिया के परिणामों का विश्लेषण करते समय इस पर विचार किया जाने वाला पैरामीटर है
