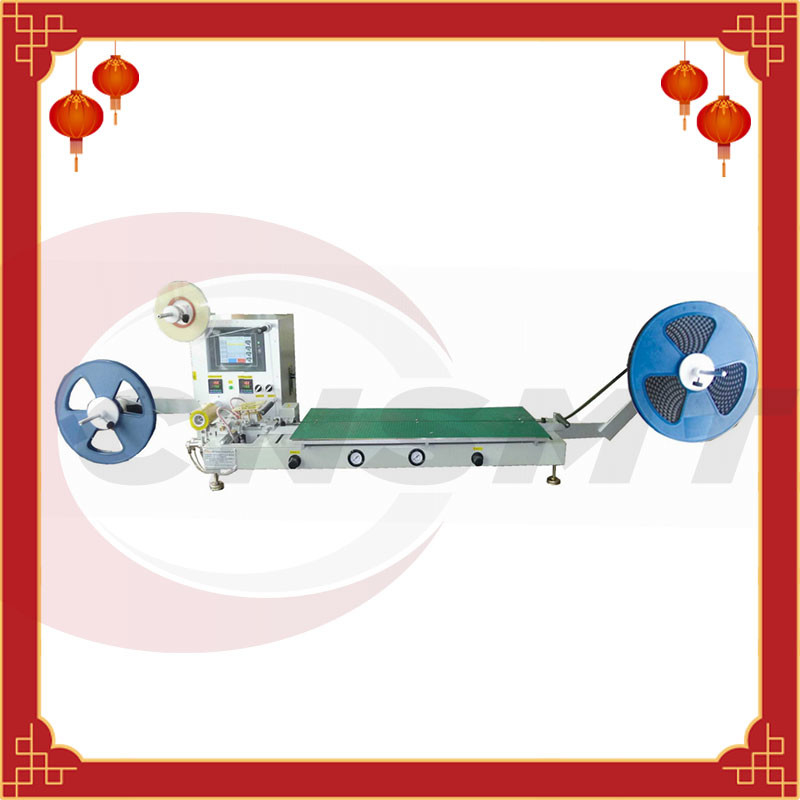

इलेक्ट्रॉनिक घटक पैकिंग मशीन -सीएनएसएमटी

उत्पाद वर्णन

टैपिंग पैकिंग मशीनों को दो श्रेणियों में विभाजित किया जा सकता है: अर्ध-स्वचालित और पूर्ण-स्वचालित।निरीक्षण, उलटने और परीक्षण स्टेशनों को पारित करने के बाद थोक सामग्री घटकों को वाहक टेप में डाल दिया जाता है।

जैसे-जैसे इलेक्ट्रॉनिक उत्पादों को उन्नत, परिष्कृत और अत्यधिक एकीकृत किया जा रहा है, सर्किट बोर्ड की स्थापना स्थान को बचाने और उत्पाद के कार्यों का विस्तार करने के लिए इलेक्ट्रॉनिक घटक भी पिछले प्लग-इन प्रकार से पैच प्रकार में बदल गए हैं।यह इलेक्ट्रॉनिक्स उद्योग में एक बड़ी क्रांति है।

CNSMT आपको चीन में किफायती और आसान संचालित इलेक्ट्रॉनिक पैकिंग मशीन प्रदान करता है, हम इस उपकरण के निर्माता हैं, यहां तक ​​कि अनुकूलित पैकिंग मशीन का समर्थन भी कर सकते हैं जो आपकी विभिन्न आवश्यकताओं पर निर्भर करता है

हाल के वर्षों में इलेक्ट्रॉनिक्स उद्योग के तेजी से विकास के साथ, इलेक्ट्रॉनिक्स उद्योग में पारंपरिक मैनुअल संचालन के बजाय यांत्रिक और इलेक्ट्रॉनिक उपकरणों की भूमिका अधिक से अधिक स्पष्ट होती जा रही है।

उच्च और उच्च स्वचालन आवश्यकताओं की स्थिति के तहत, इसका उपयोग घटक प्रसंस्करण के लिए पूर्ण / अर्ध-स्वचालित पैकेजिंग मशीन के रूप में भी किया जाता है।इलेक्ट्रॉनिक्स उद्योग में सहयोगियों द्वारा पसंद किया जाना जारी रखा।

स्वचालित पैकेजिंग मशीन मुख्य रूप से एकल उत्पाद के बड़े पैमाने पर उत्पादन के लिए उपयुक्त है, और मशीन की उच्च कीमत और उच्च स्तर की स्वचालन है;अर्ध-स्वचालित पैकेजिंग मशीन विभिन्न उत्पादों के छोटे बैच उत्पादन के लिए उपयुक्त है, और मशीन सस्ती है और इसमें मजबूत प्रयोज्यता है।

पैकेजिंग उत्पादों के आकार, पैकेजिंग आवश्यकताओं और आउटपुट के अनुसार, कंपनी की विकास आवश्यकताओं के लिए उपयुक्त पैकेजिंग मशीन को लचीले ढंग से चुना जा सकता है

विशिष्टता:

तकनीकी पैमाने

1. लागू बैंडविड्थ: 4-104mm बैंडविड्थ वाहक टेप;
2. मशीन की क्षमता: 2～6K पीसी / एच;(घटक आकार और मैनुअल फीडिंग गति के आधार पर);
3. सामग्री ट्रे विनिर्देश: 7-इंच, 13-इंच, 22-इंच प्लास्टिक ट्रे या पेपर ट्रे;
4. बिजली की आपूर्ति: AC220V ± 20% / 50HZ, 5A; / 110v
5. वायु आपूर्ति: 0.3 ~ 0.6 एमपीए / 60 एल / मिनट;
6. ताप तापमान: 110 डिग्री सेल्सियस-180 डिग्री सेल्सियस (कवर टेप की सामग्री और छील ताकत मूल्य के लिए आवश्यकताओं के आधार पर)
7. मशीन का आकार: एल 1630 × डब्ल्यू 580 × एच 660 (इकाई: मिमी);
8. मशीन का शुद्ध वजन: 40KG
9. अन्य आवश्यकताएं: ट्रैक की लंबाई को अनुकूलित करें और ग्राहकों की आवश्यकताओं के अनुसार सीसीडी डिटेक्शन फ़ंक्शन स्थापित करें।
10. मुख्य विन्यास पीएलसी: Desen
11. मोटर / नियंत्रक: ताइवान रिहोंग
12. सिलेंडर / सोलेनॉइड वाल्व: जापान एसएमसी
13. फोटोइलेक्ट्रिक स्विच: जापान ओमरोन
14. थर्मोस्टेट: जापान पैनासोनिक
15. काउंटर: हेनलान SF4-41NA

मशीन की विशेषताएं


अच्छा अनुकूलनशीलता

●विभिन्न एसएमडी घटकों की पैकेजिंग के लिए उपयुक्त
● ट्रैक को 4 मिमी-104 मिमी की सीमा के भीतर लचीले ढंग से समायोजित किया जा सकता है;
क्लैंपिंग गुहा, स्थिर नियंत्रण और आसान समायोजन ट्रैक करें;
वापस लेने योग्य टेप तंत्र ईआईए -481 ए मानक को पूरा करने वाले सभी टेप ट्रे और पेपर ट्रे को आसानी से जकड़ सकता है;

स्थिर सीलिंग

● कटर सिर का सटीक समायोजन।सीलिंग लाइन की स्थिति को सटीक रूप से समायोजित करने के लिए आंतरिक और बाहरी हॉट प्रेसिंग टूल हेड्स के माइक्रोमीटर हेड को 0.1 मिमी तक फाइन-ट्यूनिंग, सीलिंग अधिक सुंदर है;
सीलिंग टेप संतुलित है यह सुनिश्चित करने के लिए आंतरिक और बाहरी कटर सिर के सीलिंग दबाव को स्वतंत्र रूप से नियंत्रित करें;
डबल-सिर स्वतंत्र पीआईडी ​​​​तापमान नियंत्रण, सटीक और स्थिर तापमान नियंत्रण;

विविध सीलिंग विधियां

● स्वयं चिपकने वाला ठंडा सीलिंग और गर्म दबाने वाली सीलिंग के लिए उपयुक्त;
निरंतर चलने के मोड में सील करना;
● इंच-मूविंग और टेप सीलिंग;

कवर टेप का सुविधाजनक समायोजन

कवर टेप के यात्रा तनाव को समायोजित किया जा सकता है;
कवर टेप की स्थिति को ठीक किया जा सकता है;

परिवहन सुरक्षा समारोह

वाहक टेप की अखंडता की रक्षा के लिए परिवहन तंत्र सुरक्षित है;
● स्थिर शुरुआत, स्टीप्लेस गति विनियमन;पैर पेडल/मैनुअल नियंत्रण;

मशीन संचालन निर्देश

• नियंत्रण बॉक्स में नियंत्रण स्विच को चालू स्थिति में बदलें;
• पैनल पर पावर स्विच बटन को "चालू" स्थिति में बदलें;
• सुनिश्चित करें कि विद्युत/बैरोमेट्रिक मान तकनीकी मानकों में रेटेड आवश्यकताओं को पूरा करता है;
• दबाव बेल्ट लोचदार स्विच को "ढीली बेल्ट" स्थिति में काटें;
• ट्रैक को आवश्यक चौड़ाई में समायोजित करें;
• वापस लेने (पीछे हटने) बेल्ट डिवाइस को उचित स्थिति में समायोजित करें;
• कवर टेप को ऐसी स्थिति में समायोजित करें जो टेप को सपाट रखने के लिए सुविधाजनक हो;
• खाली टेप को जकड़ें;
• कवर टेप को ठीक से कस लें;
• काउंटर द्वारा आवश्यक गणनाओं की संख्या को समायोजित करें, गियर की स्थिति और संवेदनशीलता को समायोजित करें;
• पैनल पर मोटर नियंत्रक के स्विच बटन को चालू स्थिति में बदलें;

स्वयं चिपकने वाली पैकेजिंग के लिए, कृपया ब्लेड हीटिंग स्विच को "ऑफ" स्थिति में स्विच करें, (यदि ब्लेड को कम करने की आवश्यकता है)
कृपया ब्लेड लिफ्ट स्विच को "नीचे" स्थिति में स्विच करें, "प्रारंभ" बटन दबाएं और यह स्वचालित रूप से बढ़ जाएगा
नीचे, "ब्लेड लिफ्ट" स्विच मशीन बंद होने पर ब्लेड लिफ्ट को नियंत्रित कर सकता है)

• तनाव स्विच को "तंग बेल्ट" स्थिति में बदलें;
• यदि आप सीलिंग के लिए निरंतर टेप का उपयोग करते हैं, तो कृपया "निरंतर" स्थिति पर स्विच करें;यदि आप स्थानांतरित करने के लिए इंच का उपयोग करते हैं

सीलिंग के साथ, कृपया स्विच को "इंचिंग" स्थिति में काट दें;

• ब्लेड को निर्धारित तापमान पर गर्म करें, और "रन" संकेतक लाइट चालू है;
• पैर स्विच पर स्टार्ट स्विच या स्टेप दबाएं, मशीन चलना शुरू हो जाती है;
• EIA-481A मानक पैकेजिंग पर ध्यान दें, अग्रणी और अनुगामी रिक्त स्थान आदि की संख्या को छोड़ दें।

क्या इलेक्ट्रॉनिक घटक पैकिंग मशीन अपने पास?

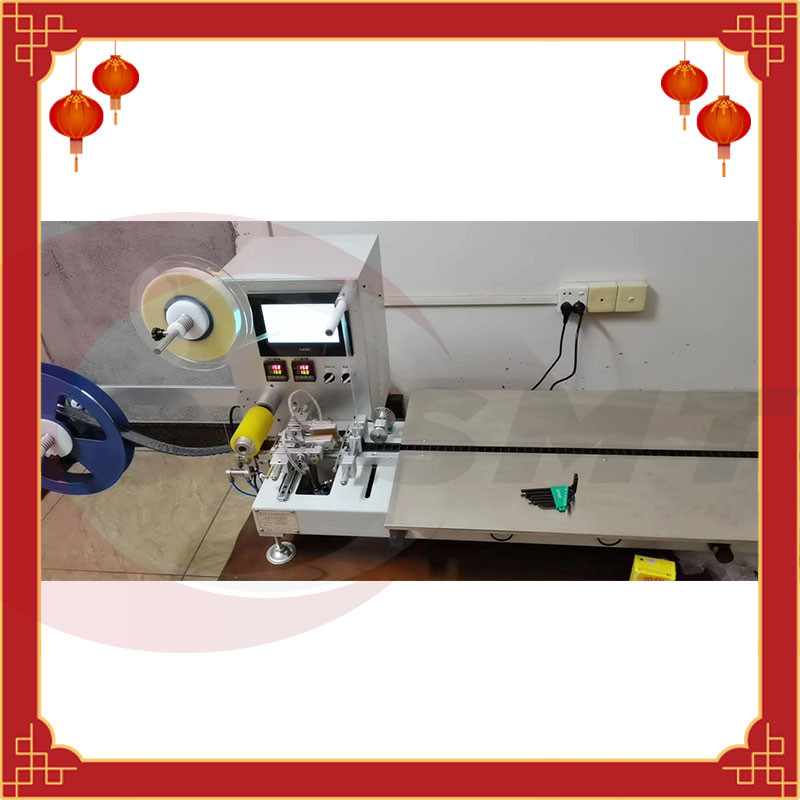

• टच स्क्रीन सेमी-ऑटोमैटिक टेपिंग मशीन

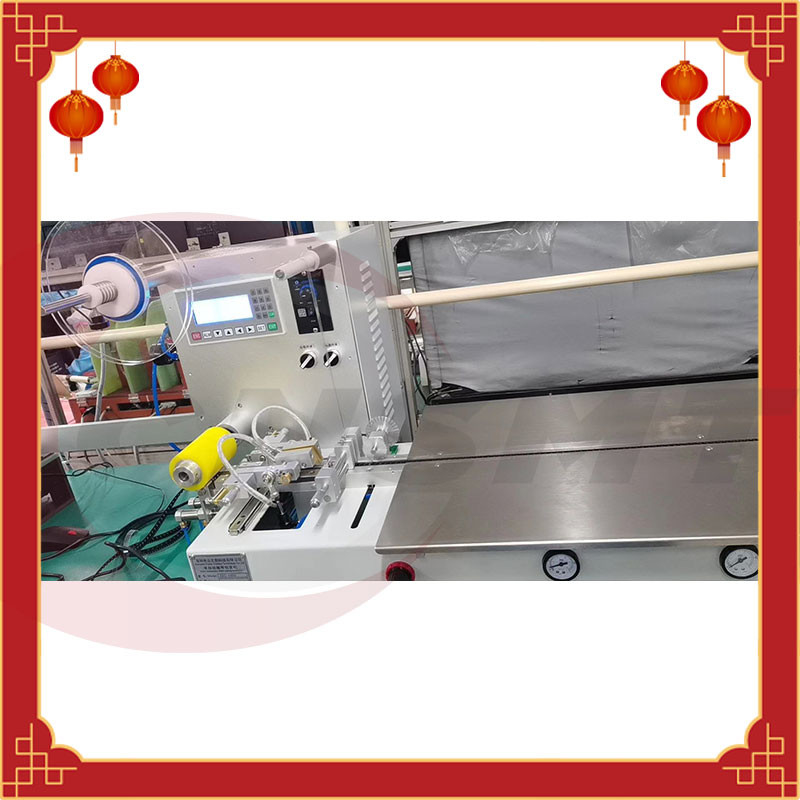

• टेक्स्ट स्क्रीन सेमी-ऑटोमैटिक टेपिंग मशीन

कार्य सिद्धांत आवाज संपादित करें

टेपिंग मशीन का कार्य सिद्धांत: टेपिंग पैकेजिंग मशीन और हवा से जुड़े होने के बाद, अगर इसे थर्मली सील कर दिया जाता है, तो चाकू को एक उपयुक्त तापमान तक बढ़ने दें, और वाहक टेप और वायु दाब को समायोजित करें।

एसएमडी घटक को वाहक टेप में डालने के लिए मैनुअल या स्वचालित फीडिंग उपकरण का उपयोग करें, और मोटर कवर टेप बनाने के लिए वाहक टेप को पैकेजिंग स्थिति में खींचने के लिए घूमता है, जहां कवर टेप ऊपर है, वाहक टेप नीचे है, और दो गर्म ब्लेड प्रेस टेप और कैरियर टेप पर, कवर टेप को एसएमडी घटक को कैरियर टेप पर खोलने के लिए सील करें, ताकि एसएमडी घटक पैकेजिंग के उद्देश्य को प्राप्त किया जा सके।

फिर टेक-अप रील पैक किए गए कैरियर टेप को रोल करती है।

टेपिंग मशीन ग्राहक उत्पादन आवश्यकताओं के अनुसार एक एकीकृत दिशा, परीक्षण उत्पाद ध्रुवीयता, दृश्य निरीक्षण, लेजर अंकन और अन्य कार्य प्रदान कर सकती है।

कुछ टेपिंग मशीनें हीट सीलबंद नहीं होती हैं, लेकिन कोल्ड सीलबंद होती हैं।पेट की ठंडी सीलिंग का मतलब है कि कवर टेप और कैरियर टेप को बिना गर्म किए एक साथ चिपकाया जा सकता है।

इस समय इस्तेमाल किया जाने वाला कवर टेप चिपचिपा होना चाहिए।पैकेजिंग से पहले, वाहक टेप आम तौर पर दो सेंसर से गुजरता है, एक गिनती के लिए और दूसरा सामग्री नियंत्रण के लिए।

सामग्री नियंत्रण यह पता लगाने के लिए है कि क्या वाहक टेप में कोई लापता घटक हैं।यदि रिसाव का पता चलता है, तो टेपिंग मशीन की मोटर तुरंत बंद हो जाएगी, और कटर के सिर को भी ऊपरी स्थिति में लाया जाएगा।

काउंटिंग सेंसर आमतौर पर ऑप्टिकल फाइबर का उपयोग करता है, लेकिन इसके लिए तेज प्रतिक्रिया गति की भी आवश्यकता होती है, ताकि गिनती न छूटे।काउंटिंग सेंसर कैरियर टेप के साइड होल को गिन सकता है, और बनाने वाले खांचे को भी गिन सकता है।यदि आप साइड होल गिनते हैं, तो आपको सही SMD नंबर प्राप्त करने के लिए इसे वापस बदलना होगा।

प्रदर्शन संपादन आवाज

टेपिंग मशीन की टेपिंग स्पीड तेज होती है।परीक्षण समारोह के साथ, संबंधित परीक्षक से लैस, टेपिंग फ़ंक्शन चिप के क्षमता मूल्य और प्रतिरोध मूल्य का परीक्षण कर सकता है, और इसके अच्छे और बुरे उत्पादों को सॉर्ट कर सकता है;टेपिंग मशीन पीएलसी को मुख्य नियंत्रण के रूप में उपयोग करती है;प्रदर्शन डिजाइन अद्वितीय है,

लिक्विड क्रिस्टल डिस्प्ले ऑर्डरिंग, प्रत्येक नियंत्रण बिंदु की स्थिति का एनालॉग डिस्प्ले, विभिन्न पैरामीटर मानों को आसानी से सेट और संशोधित कर सकता है, विभिन्न कार्य स्थिति और इसकी टेपिंग गति की निगरानी कर सकता है, टेपिंग मशीन स्थिर और विश्वसनीय है।

फीचर संपादन आवाज

लागू उत्पादों की विस्तृत श्रृंखला, आसान विनिर्देश परिवर्तन।
कैम और स्प्लिटर का ड्राइव सिस्टम स्थिर और विश्वसनीय है।
गलती का पता लगाने का डिज़ाइन एकदम सही है, और अलार्म एक नज़र में स्पष्ट है।
फ़्रीक्वेंसी कन्वर्टर में स्टेपलेस स्पीड चेंज होता है और फीडिंग कंडीशन को ट्रैक करके स्पीड को स्वचालित रूप से बढ़ाता या घटाता है।
पीएलसी इलेक्ट्रॉनिक नियंत्रण प्रणाली, सटीक और स्थिर, कम विफलता दर के साथ।
चोटी की ऊंचाई समायोज्य है, जो लचीला और सुविधाजनक है।
● वैकल्पिक प्राप्त करने की विधि, लंबवत और क्षैतिज प्राप्त करना।
● सटीक खाली सामग्री का पता लगाने और भागों की गिनती
वैकल्पिक उपकरण पूर्ण है, पूर्ण समाधान प्रदान करता है।
