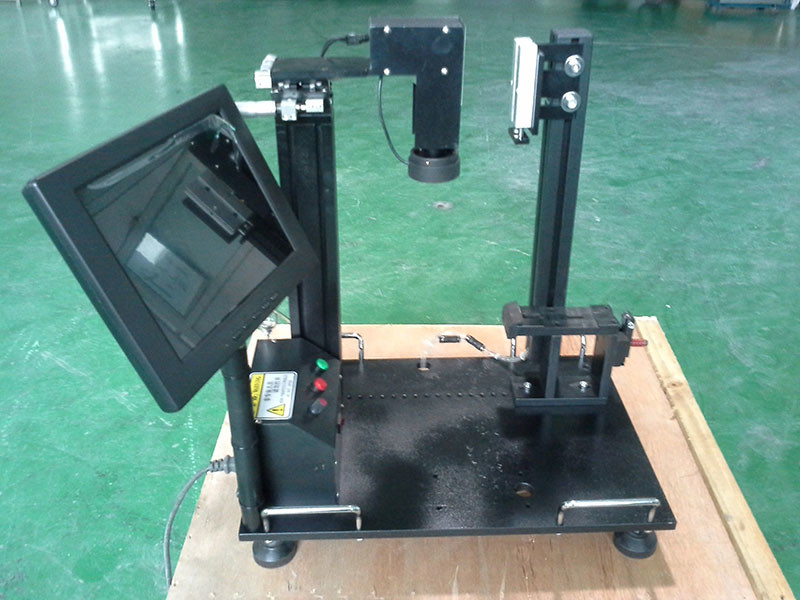

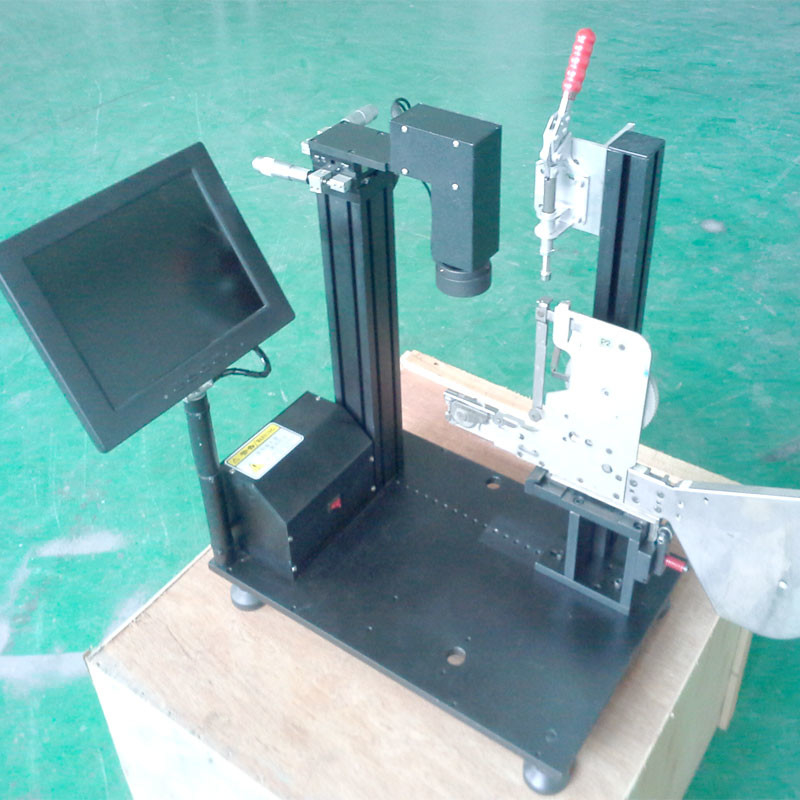

फ़ूजी CP6 फीडर अंशशोधक
1. पूरी मशीन की संरचना सरल है, ऑपरेशन सरल है, और फ़ंक्शन अनुकूलित है।और स्थिति स्थिरता सुनिश्चित करने और कार्य कुशलता में सुधार करने के लिए उच्च-सटीक गियर का उपयोग करें।

2. शुद्धता परीक्षण।पुनः दावा करने की स्थिति, ऊंचाई, और दबाव बार ऊंचाई सभी को सटीक रूप से मापा जा सकता है।गुणवत्ता की स्थिति को बेहतर ढंग से समझ सकते हैं।

3. रंगीन एलईडी डिस्प्ले, एलईडी लाइटिंग, 50 गुना आवर्धन सीसीडी कैमरा का उपयोग, संरचना को अधिक कॉम्पैक्ट और सुंदर बनाता है।आंखों की थकान को प्रभावी ढंग से कम करें और काम की गुणवत्ता में सुधार करें।

4. यह संचालित करना आसान है, और प्लेसमेंट मशीन का अनुकरण कर सकता है, स्वचालित रूप से और लगातार पिकिंग स्थिति का निरीक्षण कर सकता है, फीडर की निरंतर चलने वाली गुणवत्ता को अधिक स्पष्ट रूप से समझ सकता है, ताकि फेंकने की दर को अधिक प्रभावी ढंग से नियंत्रित किया जा सके।

कार्य और विशेषताएं:
1. XYZ अक्ष समायोजन;
2. एक्सिस कैमरा जिसे सीधे समायोजित किया जा सकता है;
3. निर्मित 220V डीसी बिजली की आपूर्ति;
4. स्केल के साथ क्रॉस कर्सर;
5. ऑटो और स्टेप फंक्शन;
6. एलईडी डिस्प्ले;
7. फीडर नियंत्रण स्थिरता;
8. 8*2mm/12*4mm/16*8mm और 24*8mm फीडर कंट्रोल बेल्ट।

उद्देश्य: फीडर कैलिब्रेशन उपकरण का उपयोग मॉडल फीडर को कैलिब्रेट करने के लिए किया जाता है

2. उत्पाद विनिर्देश:

2-1.उपकरण मुख्य पैरामीटर:

2-1-1।इनपुट पावर: AC220V (50HZ),

2-1-2।रेटेड पावर: 45 डब्ल्यू

2-1-3।आपूर्ति उपकरण हवा का दबाव: 0.5MPa(=5bar)

2-1-4।कुल मिलाकर आयाम (शरीर का आकार): लंबाई × चौड़ाई × ऊंचाई = 450 मिमी × 300 मिमी × 540 मिमी

2-1-5।उपकरण वजन (मॉनिटर को छोड़कर): 28 किलो

2-1-6।संचरण भाग का समायोज्य स्ट्रोक:
एक्स दिशा: 37 ± 0.5 मिमी
वाई दिशा: 37 ± 0.5 मिमी

2-2.घटक पैरामीटर:
2-2-1।सीसीडी कैमरा:

पैरामीटर इंडेक्स डेटा
रंग
सीसीडी आकार 1/4 इंच
संकल्प 400TVL
सिग्नल सिस्टम पाल
न्यूनतम रोशनी (F1.2) 1.5Lux
लेंस इंटरफ़ेस सी / सीएस
कार्यशील वोल्टेज डीसी 12 वी
कार्य तापमान -10 ℃ ～＋50 ℃
कार्य वातावरण आर्द्रता: 40%～95%, वायुमंडलीय दबाव: 86Kpa～106 Kpa

2-2-2।आवर्धक लैन्स:

टेलीसेंट्रिक लेंस, समायोज्य दूरी 10MM---800MM

2-2-3.रंग लिक्विड क्रिस्टल डिस्प्ले:
शक्ति का स्रोत: एसी: 180～250V 50 हर्ट्ज
बिजली की खपत: 15W
वीडियो इनपुट: 0.7～1.4Vpp, 75Ω
केस संरचना: प्लास्टिक का मामला, एलसीडी पैनल
रंग: काला
क्षैतिज केंद्र परिभाषा: 800TVL
आयाम: 300 (डब्ल्यू) × 300 (एच) × 100 (डी)
वजन: 38 किलो

2-2-4।काम रोशनी:
कार्यशील वोल्टेज: डीसी 12 वी
रेटेड बिजली की खपत: 10W
2-3।काम के माहौल की स्थिति:
तापमान: 10℃～＋35℃
आर्द्रता: 50% से नीचे (35 ℃) 90% से नीचे (20 ℃)
आसपास का वातावरण: कोई संक्षारक गैस नहीं होनी चाहिए।

3. उत्पाद का उपयोग कैसे करें
3-1.निरीक्षण से पहले तैयारी
* कृपया मॉनिटर स्थापित करें और इसे 220v बिजली की आपूर्ति से कनेक्ट करें।सीसीडी आउटपुट टर्मिनल को मॉनिटर के वीडियो सिग्नल इनपुट इंटरफेस से जोड़ने के लिए वीडियो सिग्नल केबल का उपयोग करें।
* डीसी प्लग केबल को सीसीडी कैमरे के पावर इनपुट जैक से कनेक्ट करें।
* विद्युत नियंत्रण बॉक्स की बिजली आपूर्ति को 220v बिजली की आपूर्ति से कनेक्ट करें।
* सबसे पहले इलेक्ट्रिकल कंट्रोल बॉक्स के पीछे लगे स्विच और डिस्प्ले के पावर स्विच को ऑन करें।इस समय, डिस्प्ले पर एक क्रॉस स्केल कर्सर प्रदर्शित होगा;यदि यह प्रदर्शित नहीं होता है, तो कृपया जांचें कि क्या बिजली की आपूर्ति और सिग्नल के तार सही हैं।डिस्प्ले की ब्राइटनेस और कंट्रास्ट को तब तक एडजस्ट करें जब तक कि डिस्प्ले क्लियर न हो जाए।
* उत्पादन में सर्वोत्तम प्लेसमेंट दर के साथ FEEDER पर कैलिब्रेशन रूलर स्थापित करें, प्लेसमेंट प्लेटफ़ॉर्म पर FEEDER स्थापित करें, और इसे ठीक करें।
* साइकिल/स्टॉप बटन: साइकिल/स्टॉप बटन को एक बार दबाएं, और मोटर फीडर को एक कदम आगे बढ़ाएगी।साइकिल / स्टॉप बटन को दबाते रहें, और मशीन स्वचालित रूप से फीडर को आगे बढ़ाने के लिए मोटर चलाएगी जब तक कि बटन जारी नहीं हो जाता।
* ऑटो / मैनुअल कुंजी: एक बार ऑटो / मैनुअल कुंजी दबाएं, डिस्प्ले लाइट चालू है, फीडर को लगातार आगे बढ़ाने के लिए मोटर चलाने के लिए साइकिल / स्टॉप कुंजी को एक बार दबाएं।साइकिल/स्टॉप कुंजी को फिर से दबाएं, और ड्राइव मोटर रुक जाएगी।
* गति नियंत्रण कुंजी: गति नियंत्रण स्विच को समायोजित करें, और मोटर चलाने की गति तदनुसार बदल जाएगी।
3-2.माप पद्धति
डिस्प्ले में क्रॉस कर्सर को मानक फीडर की सक्शन स्थिति के केंद्र में ले जाने के लिए एक्स, वाई और जेड दिशाओं में समायोजन नॉब्स को घुमाएं, और इसे क्रॉस स्केल कर्सर के केंद्र के अनुरूप बनाएं।कैलिब्रेटेड फीडर फीड अंतराल स्थिति निर्धारित करने के लिए क्रॉस स्केल कर्सर को संदर्भ के रूप में उपयोग करें।
3-3.फीडर का समायोजन
यदि आवश्यक हो, तो निम्नलिखित समायोजन करें।
(1) एक्स दिशा में अंतराल की स्थिति का समायोजन

(2) पुष्टि करें

अंतराल की स्थिति की पुष्टि करें

② शटर की स्थिति की पुष्टि

3-3-1।एक्स दिशा में अंतराल की स्थिति का समायोजन

(1) सही फीडिंग अंतराल स्थिति निर्धारित करने के लिए पहले मानक फीडर का उपयोग करें,
(2) फीडर पर कैलिब्रेशन रूलर को एडजस्ट करने के लिए इंस्टाल करें।
नोट: अंशांकन शासक को सामने के छेद से लगभग 30 मिमी दूर की स्थिति से मापा जाना चाहिए।
(3) कृपया फीडर के अंतिम कवर को हटा दें जिसे समायोजित करने की आवश्यकता है (जैसा कि चित्र 1 में दिखाया गया है), और फिर इसे फीडर के आधार पर स्थापित करें।
(4) वर्म गियर के फिक्सिंग स्क्रू को थोड़ा ढीला करें।
(5) मोटर शाफ्ट को घुमाएं, शाफ्ट पर एंटी-रोटेशन डिवाइस को बॉडी कार्ड की स्थिति में जकड़ें, और इसे अपनी उंगलियों से दबाएं।इस समय, मोटर शाफ्ट नहीं चलती है।
वर्म गियर रॉड को घुमाएं और एडजस्ट करें, वर्म गियर फीडिंग पोजीशन को सही पोजीशन में एडजस्ट करने के लिए बड़े गियर को ड्राइव करता है, ताकि करेक्शन रूलर की इंटरवल पोजीशन को एडजस्ट किया जा सके।
प्रदर्शन में क्रॉस कर्सर के केंद्र के साथ छेद को संरेखित करें, और फिर वर्म गियर फिक्सिंग स्क्रू को कस लें।
(6) फीडर को दो बार लोड और अनलोड करें, पुष्टि करें कि अंतराल की स्थिति नहीं बदली है,
(7) फीडिंग पोजीशन सही है या नहीं, इसकी पुष्टि करने के लिए फीडर पर फॉरवर्ड बटन को कई बार दबाएं।

3-3-2।पुष्टि करना
(1) अंतराल की स्थिति की पुष्टि करें
समायोजन के बाद, स्थिरता शरीर पर अंतराल की स्थिति की पुष्टि करें, यदि स्थिति विषम है, तो कृपया इसे फिर से समायोजित करें।
नोट: अंतराल की स्थिति की पुष्टि करते समय, पुष्टि करने के लिए स्थिति का चयन करते समय कृपया "इंचिंग" कुंजी दबाएं।इसके अलावा, टेप फीडर को 3 बार लोड और अनलोड करें,
बार-बार स्थान की पुष्टि करें।
(2) शटर की स्थिति की पुष्टि करें
फीडर बेस पर, X दिशा में शटर के केंद्र की पुष्टि करें
क्या दिल माइक्रोस्कोप में क्रॉस कर्सर के केंद्र में है।
यदि स्थिति बहुत अधिक विषम है, तो ऊपरी गार्ड को बदलें।

4. रखरखाव
4-1.दैनिक निरीक्षण

(1) टक्कर के कारण होने वाले धक्कों और विदेशी वस्तुओं (गंदगी, आदि) के लिए कृपया फीडर और फीडर बेस की संपर्क सतह की जाँच करें।

(2) कृपया अपनी आंखों का उपयोग यह जांचने के लिए करें कि करेक्शन रूलर मुड़ा हुआ है या नहीं, और जांच लें कि स्प्रोकेट बाइट होल पहना है या नहीं।

(3) फीडर कैलिब्रेशन इंस्ट्रूमेंट को साफ रखने की जरूरत है।डिबगिंग के दौरान फीडर को मशीन की बॉडी से न टकराएं।प्रत्येक उपयोग के बाद सतह को मिटा दिया जाना चाहिए।फीडर बेस को उचित मात्रा में चिकनाई वाले तेल के साथ जोड़ा जाना चाहिए।अंशांकन शासक का उपयोग करने के बाद, विरूपण से बचने और सटीकता को प्रभावित करने के लिए इसकी अखंडता सुनिश्चित की जानी चाहिए।

(4) कैलिब्रेटर का उपयोग करने के बाद, यदि आप इसे लंबे समय तक उपयोग नहीं करते हैं, तो कृपया लेंस को गंदा और क्षतिग्रस्त होने से बचाने के लिए आवर्धक लेंस कवर को कवर करें।
