डेस्कटॉप पीसीबी काटने की मशीन अर्थव्यवस्था पीसीबी लेजर कटर स्टेपिंग मोटर चालित

डेस्कटॉप पीसीबी काटने की मशीन, अर्थव्यवस्था पीसीबी कटर

यह एक स्वचालित डेस्कटॉप पीसीबी काटने की मशीन है, इसका व्यापक रूप से श्रीमती कारखानों के लिए उपयोग किया जाता था, हमने अच्छी गुणवत्ता और स्थिर जीवन के साथ पहले कई कॉन्ट्रीज़ को निर्यात किया है। हम उच्च quanlity पीसीबी कटर ब्लेड के साथ पीसीबी काटने की मशीन की विविधता के निर्माता हैं, इसलिए आपको इस बारे में चिंता करने की कोई आवश्यकता नहीं है कि यह आपके पीसीबी बोर्ड को काटते समय टूट जाएगा।

CNSMT उत्पादों की निम्नलिखित श्रृंखला के डिजाइन, उत्पादन और बिक्री में विशिष्ट है:

पीसीबी कटर, एफपीसीकाटने वाला, एफपीसी हॉट प्रेस, पल्स हॉट प्रेस, पल्स वेल्डिंग मशीन, एल्यूमीनियम सब्सट्रेटकाटने वालामशीन, लेजरकाटने वाला,

एफपीसी कतरनी पंच, प्रकाश पट्टी फाड़नेवाला, एलईडी पीसीबी काटने की मशीन, एल्यूमीनियम सब्सट्रेट काटने की मशीन, वी-नाली कटर, केबल पल्स वेल्डिंग मशीन, निरंतर तापमान मशीन, वापस लेने योग्य पीसीबी ट्रिगर, पीसीबी, एफपीसी मोल्ड, गर्म दबाने वाली वेल्डिंग मशीन, श्रीमती पीसीबी काटने की मशीन ,

उत्पाद वर्णन


1. चाकू-प्रकार कटर एक इलेक्ट्रिक पीसीबी बोर्ड और एल्यूमीनियम सब्सट्रेट हैकाटने वालाऊपरी गोल चाकू और निचले सीधे ब्लेड के साथ।बोर्ड को विभाजित करते समय, पीसीबी को वी नाली के माध्यम से निचले चाकू पर तय किया जाता है, और ऊपरी चाकू को बोर्ड अलगाव का एहसास करने के लिए पैर स्विच द्वारा नियंत्रित किया जाता है।
2. Theस्वचालित पीसीबी काटने की मशीन iएक स्टेपिंग मोटर द्वारा संचालित, जो विभिन्न बड़े या छोटे पीसीबी बोर्ड और एल्यूमीनियम सबस्ट्रेट्स को प्री-ग्रूव से अलग कर सकता है।

3. अधिकतम विभाजन लंबाई 400 मिमी, 600 मिमी, 900 मिमी, 1200 मिमी है, और इसे इस आकार सीमा से परे भी अनुकूलित किया जा सकता है।

4. ऊपरी गोलाकार चाकू (यानी प्लेट की लंबाई) का मूविंग स्ट्रोक प्रीसेट किया जा सकता है।

5. काटने की गति को 300 एमएम / एस और 500 एमएम / एस के बीच स्वतंत्र रूप से स्विच किया जा सकता है।

6. ऊपरी और निचले चाकू के बीच की खाई को घुंडी द्वारा आसानी से समायोजित किया जा सकता है।
7. ऑपरेशन सुरक्षित है।गोल चाकू पर एक सुरक्षात्मक ब्लेड होता है, जिससे हाथ को चोट नहीं पहुंचेगी।इसे इंफ्रारेड सेंसिंग डिवाइस (सेफ्टी लाइट कर्टेन) से भी लैस किया जा सकता है।जब कोई मानव हाथ या कोई विदेशी वस्तु कार्य क्षेत्र में प्रवेश करती है, तो मशीन की सुरक्षा और काम की चोटों को रोकने के लिए चाकू स्वचालित रूप से बंद हो जाएगा।

8. ऊपरी गोलाकार चाकू और निचला सीधा चाकू जापान से आयातित SKD-11 सामग्री से बना है, जो कठोर और पहनने के लिए प्रतिरोधी है, इसकी लंबी सेवा जीवन है, और इसमें सोल्डर जोड़ों की दरार को रोकने के लिए प्लेट-विभाजन तनाव है।
9. पीसीबी मोटाई काटना: 0.5 एमएम-3.2 एमएम।
10. वी स्लॉट पर शेष पीसीबी मोटाई: मानक 1/3 पीसी बोर्ड मोटाई, मिन-0.2 मिमी, मैक्स-0.8 मिमी।11. वी नाली की न्यूनतम गहराई सी 0.25 मिमी है, और बाहरी आयाम अलग होने के बाद जोड़ा गया: 0.1 मिमी-0.2 मिमी।

चालन नियम - पुस्तक

I. नोट्स:

* . का उपयोग करने से पहले स्वचालित पीसीबी काटने की मशीन, कृपया इस मैनुअल को ध्यान से पढ़ें, और यह आपको इसे सुचारू रूप से संचालित करने में मदद करेगा।

* किसी भी परिस्थिति में ब्लेड के चारों ओर के गार्ड को न हटाएं, ताकि कोई खतरा न हो

* मशीन केवल पूर्व-स्कोर वाले वी-कट वाले सर्किट बोर्ड के लिए डिज़ाइन की गई है, अन्य उद्देश्यों में उपयोग न करें।

* इस मशीन को चलाते समय ज्यादा ढीले कपड़े न पहनें।लंबे बालों को उलझने से बचाने के लिए उन्हें बांधना चाहिए।

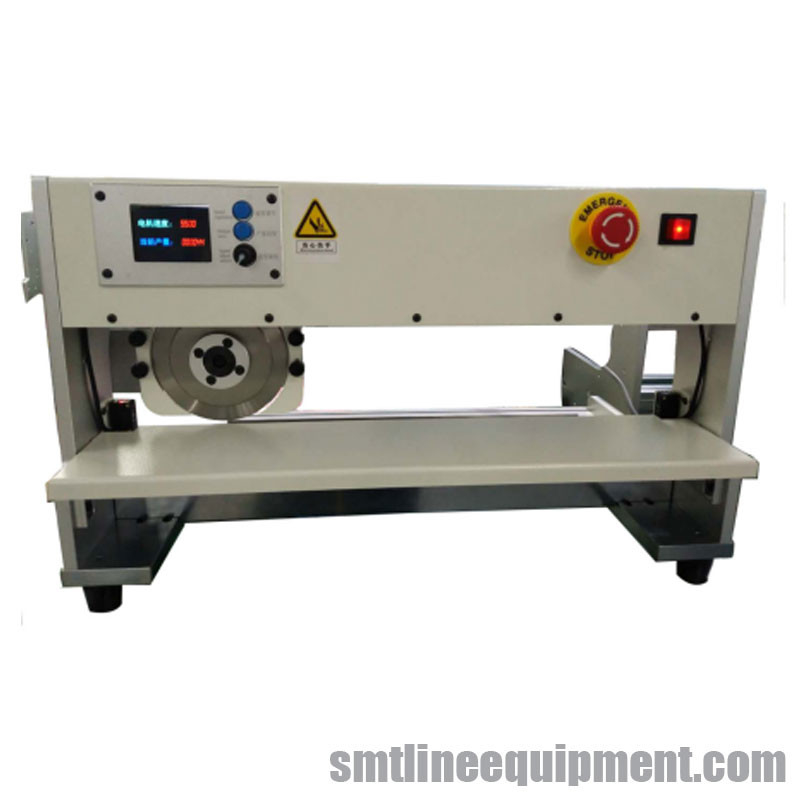

द्वितीय.मशीन के पुर्जों का नाम (चित्र 1 और 2 देखें):

1. प्लेट मोड ट्यूनिंग नॉब

2. पावर इंडिकेटर और मूल

3. प्लेट ट्रिप बटन

4. उच्च / निम्न गति स्विच

5. आपातकालीन रोक स्विच

6. ऊपरी ब्लेड

7. ऊपरी ब्लेड का गार्ड

8. ऊपरी ब्लेड की ऊंचाई ट्यूनिंग घुंडी

9. ऊपरी ब्लेड सीट

10. निचला ब्लेड

11. बाहरी ट्रे

12. निचले ब्लेड का गार्ड

13. साइड पैनल

14. मैनुअल घुंडी पेंच

15. ऊपरी ब्लेड की ऊंचाई सीमक

III.तकनीकी संकेतक:

अधिकतम प्लेट लंबाई: असीमित

प्लेट की मोटाई: 0.2-5.0mm

प्लेट खिलाने की गति: 300-500 मिमी / सेकंड

ब्लेड सामग्री: SK61D हाई स्पीड स्टील

ऑपरेटिंग तापमान: 10-35 ℃ भंडारण तापमान: -20-50 ℃

बिजली की आपूर्ति: 230V110V, 50HZ / 60HZ, 40W

आकार: 650 मिमी * 340 मिमी * 430 मिमी

वजन: 49KG

चतुर्थ।मशीन की स्थापना और उपयोग से पहले तैयारी

1. निम्नलिखित भागों सहित पैकिंग बॉक्स में वस्तुओं की जाँच करें: ट्यूनिंग के लिए मेजबान, मैनुअल, बिजली के तार, पेडल स्विच और हेक्सागोनल रिंच।

2. मशीन के पैकिंग बैग को हटा दें, इसे सॉलिड वर्क बेंच पर रखें, और ब्लेड पर एंटीरस्ट ग्रीस को पोंछ दें।

3. सर्किट बोर्ड पर घटकों को स्थैतिक बिजली से होने वाले नुकसान को रोकने के लिए मशीन को मज़बूती से अर्थ किया जाना चाहिए।यदि पावर सॉकेट में जमीन विश्वसनीय और प्रभावी है, तो मशीन के संचालित होने के बाद मज़बूती से अर्थिंग की जाएगी।

4. मशीन में बाहरी ट्रे (11) को दो फिक्सिंग स्क्रू के साथ ठीक करें, सर्किट बोर्ड पर घटकों की ऊंचाई को एक उपयुक्त ऊंचाई पर समायोजित करने के लिए समायोजित करें, और मैन्युअल रूप से ट्रे नॉब स्क्रू को लॉक करें।

5. पेडल स्विच को मशीन के पीछे संबंधित सॉकेट में प्लग करें, यह सुनिश्चित करने के लिए कि पावर पावर संचालित होने से पहले सही है।

वी। मशीन का समायोजन:

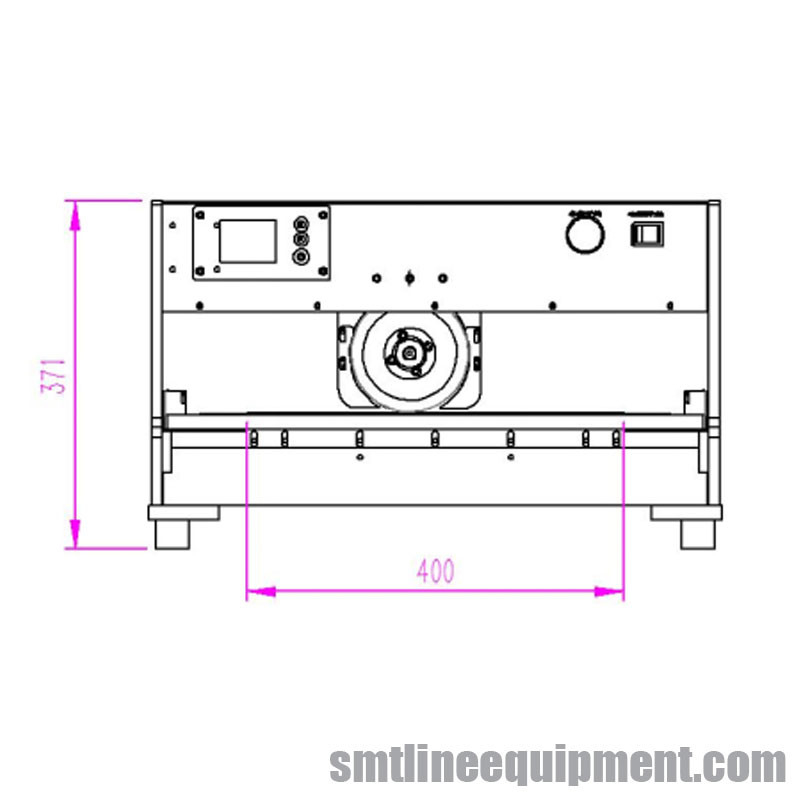

1. सुनिश्चित करें कि सर्किट बोर्ड के घटक शरीर और ब्लेड से नहीं टकराएंगे।मशीन के आयामों के लिए चित्र 1 देखें।सर्किट बोर्ड पर घटकों की ऊंचाई दायरे से अधिक नहीं होगी।यदि सर्किट बोर्ड के घटक ब्लेड को छूते हैं, तो घटकों के काटने से बचने के लिए ब्लेड को पूर्व-संसाधित करने के लिए हमसे संपर्क करें।

2. सर्किट बोर्ड की मोटाई के अनुसार नॉब को एडजस्ट करके ऊपरी ब्लेड की ऊंचाई को एडजस्ट करें।

सातवीं।मशीन का दैनिक रखरखाव:

मशीन के उपयोग के दौरान रखरखाव का काम काफी सरल है।मशीन को साफ रखें, और नियमित रूप से ऊपरी और निचले ब्लेड पर एंटी-रस्ट ग्रीस पेंट करें।मशीन की शुद्धता सुनिश्चित करने के लिए संचालन और रखरखाव के लिए जिम्मेदार व्यक्ति को नामित करें।इसे उच्च या निम्न तापमान में उपयोग या स्टोर न करें (धारा 3 देखें)।

आठवीं।ब्लेड का प्रतिस्थापन:

मशीन के लंबे उपयोग के बाद, यदि ब्लेड क्षतिग्रस्त है, तो क्षतिग्रस्त पुराने ऊपरी ब्लेड को हटाने के लिए समायोजन घुंडी पेंच (16) को ढीला करें;यदि निचला ब्लेड क्षतिग्रस्त है, तो आंतरिक ट्रे (13) को हटा दें, क्षतिग्रस्त पुराने निचले ब्लेड को हटाने के लिए निचले ब्लेड पर चार स्क्रू को ढीला कर दें।

ए नियंत्रण कक्ष का निर्देश:

1. उच्च / निम्न गति स्विच एक गति नियंत्रण स्विच है, जिसमें धीमी और तेज गति शामिल है।उपयोग करने से पहले, इसे धीमी गति पर सेट करें, और जब ऑपरेटर कुशल हो जाएं, तो प्लेटों की गुणवत्ता सुनिश्चित करने के लिए इसे तेज गति पर सेट करें।

2. मोड स्विच एक सिस्टम स्विच है, जिसमें पैर या स्पॉट मूवमेंट शामिल है।पूर्व मोड के मोड में, पूर्व निर्धारित यात्रा तक नहीं पहुंचने पर संकेतक प्रकाश झिलमिलाहट और अलार्म होगा।अलार्म रद्द करें और काम जारी रखें।

3. आपातकालीन स्टॉप आपातकालीन स्टॉप बटन है, और इसे पैनल के रूप में इस्तेमाल किया जा सकता है।

4. उपकरण के उपयोग के पूरा होने के बाद, सुरक्षा सुनिश्चित करने के लिए बिजली काटने से पहले ऊपरी ब्लेड को मूल बिंदु पर वापस सेट करें।

बी ऑपरेशन निर्देश:

1. बिजली की आपूर्ति से कनेक्ट करें और स्विच शुरू करें।संकेतक रोशनी 0 और 400/600 फ्लैश, चमकती रोशनी के अनुरूप बटन दबाएं, प्रकाश लगातार चालू रहेगा।पैर स्विच दबाएं, और ऊपरी ब्लेड मूल पर वापस आ जाएगा और 0 - 400/600 के बीच जा सकता है।संकेतक प्रकाश को फ्लैश करने की अनुमति देने के लिए कुंजी 0 या कुंजी 400/600 स्पर्श करें, और 100/150 स्पर्श करें।200/300।300/450।कोई भी कुंजी संबंधित दो रोशनी को लगातार चालू करने की अनुमति दे सकती है, फिर ऊपरी ब्लेड इन दो रोशनी के बीच यात्रा करता है और ऊपरी ब्लेड 0-400/600 के किसी भी बिंदु के बीच यात्रा कर सकता है।

2. ऊपरी और निचले ब्लेड के बीच के अंतर को समायोजित करें, आमतौर पर 0.1 और 0.2 के बीच।अपर पोजिशनिंग ब्लेड और लोअर पोजिशनिंग ब्लेड के बीच का गैप आमतौर पर पीसी बोर्ड की मोटाई के बराबर होता है।

3. ऊपरी और निचले कटर एक ही विमान में होने चाहिए, और त्रुटि 0.1 मिमी से अधिक नहीं हो सकती।

4. विलक्षण दूरी की समायोजन विधि

5. कार्य मंच को ऊपर या नीचे समायोजित किया जा सकता है।

6. काटने की यात्रा और गति निर्धारित करें, और सेटिंग विधि ऊपर वर्णित समायोजन विधि का पालन करेगी।

7. पेडल स्विच पर कदम रखें, और कभी-कभी कोशिश करें।कोई असामान्यता न होने की स्थिति में औपचारिक कार्य प्रारंभ किया जा सकता है।

सी. बुनियादी रखरखाव:

1. काम पूरा होने के बाद, कृपया बिजली की आपूर्ति बंद कर दें और स्क्रैप हटा दें।

2. ऊपरी और निचले कटर की सुरक्षा पर ध्यान दें।

3. जब मशीन लंबे समय तक काम से बाहर हो, तो कृपया ऊपरी और निचले कटर को हटा दें और सुरक्षा के लिए तेल के साथ कोट करें।कृपया उपयोग करने से पहले इसे पोंछ लें।

4. सभी स्क्रू के बन्धन की जाँच पर ध्यान दें
