अर्थव्यवस्था सेमी-ऑटो श्रीमती पीसीबी विधानसभा उत्पादन लाइन उपकरण
हम आपको चीन में अर्द्ध ऑटो और पूर्ण स्वचालित एसएमडी असेंबली मशीन प्रदान करते हैं

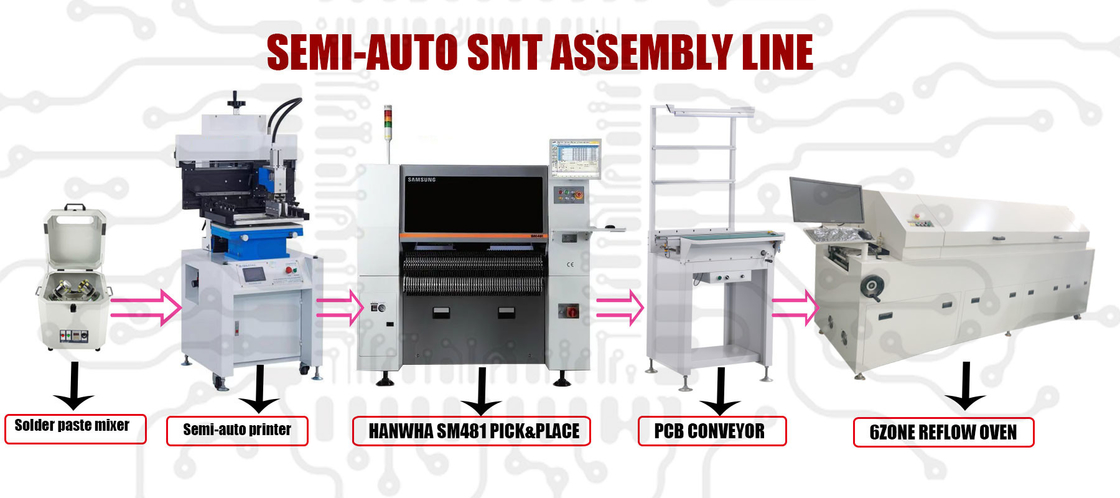

बेलो मशीनों सहित यह अर्ध स्वचालित मैटिक लाइन (बदल भी सकती है आपकी आवश्यकताओं पर निर्भर करती है)
1, मिलाप पेस्ट मिक्सर
सेमी ऑटो मैटिक एसएमटी प्रोडक्शन लाइन सोल्डर पेस्ट मिक्सर विशिष्टता:
| सोल्डर पेस्ट मिक्सर ऑपरेटिंग वोल्टेज | पॉवर सप्लाई: AC220V/110V विकल्प |
| सोल्डर पेस्ट मिक्सर चलने की गति | आर्म रोटेशन स्पीड 1400RPM रेवोलुशन: 400RPM स्पीड रेश्यो: 4:1 1400RPM रोटेशन: 350PRM |
| सोल्डर पेस्ट मिक्सर कार्य क्षमता | |
| पात्र | 500 ग्राम / 1000 ग्राम (स्थिरता को बदला जाना चाहिए) |
| एक ही समय में सोल्डर पेस्ट के दो डिब्बे हिलाओ | 500G1000g एक / दो कंटेनर ऑपरेशन। |
| सोल्डर पेस्ट मिक्सर मिश्रण समय | वर्किंगटाइमर 1—99 मिनट डिजिटल रूप से समायोज्य |
| सोल्डर पेस्ट मिक्सर ऑपरेशन | ऑपरेशनल लाइट टच बटन, ऑपरेट करने में आसान |
| मिलाप पेस्ट मिक्सर स्थिरता समारोह | सभी प्रकार के ब्रांड सोल्डर पेस्ट के डिब्बे के लिए उपयुक्त सार्वभौमिक स्थिरता धारण करना |
| सोल्डर पेस्ट मिक्सर चलने वाला शोर | नॉइज़ लो रनिंग नॉइज़ <35dB |
2, एसएमडी असेंबली लाइन के लिए मानक अर्ध ऑटो स्टैंसिल प्रिंटर
| मुद्रण क्षेत्र | 300 × 400 मिमी / 500/600/800 विकल्प |
| सब्सट्रेट आकार | 300 × 500 मिमी |
| सब्सट्रेट की मोटाई | 0.2-2.2 मिमी |
| निश्चित मुद्रण स्थिति | पीसीबी बाहरी या पिन पोजिशनिंग |
| बेडप्लेट फाइन-ट्यूनिंग | सामने/वापस ± 10 मिमी आर/एल ± 10 मिमी |
| मुद्रण परिशुद्धता | ± 0.05 मिमी |
| मशीन दोहराने योग्यता | ± 0.02 मिमी |
| के बीच की न्यूनतम दूरी | 0.35 मिमी |
| एयर कंप्रेसर का उपयोग | 4-6 किग्रा/सेमी2 |
| बिजली की आपूर्ति का प्रयोग करें | 220V 50/60Hz 100W |
| मशीन का आकार एल * डब्ल्यू * एच | 800 × 1000 × 1650 मिमी / |
| मशीन वजन | 300 किलो |
| इंटरफेस | अंग्रेजी/चीनी |
3, SM481 प्लस हनवाह पिक एंड प्लेस मशीन
विशिष्टता:
1, 10 माउथ सिंगल आर्म डिज़ाइन, अधिकतम गति 40000CPH तक पहुँच सकती है।
2, फ्लाइंग कैमरा + फिक्स्ड कैमरा आइडेंटिफिकेशन का उपयोग, बड़े घटकों को माउंट करने की क्षमता में काफी सुधार करता है।
0402 माउंट के भीतर सामान्य सामग्री के अलावा, इसमें माउंट बीजीए, आईसी, सीएसपी और अन्य बड़े और मध्यम आकार की सामग्री में उत्कृष्ट स्थिरता है।
3, मोनोरेल डिजाइन, वैकल्पिक अधिकतम पीसीबी इनपुट आकार 1500x460 कॉन्फ़िगरेशन।
श्रीमती पीसीबी कन्वेयर विशिष्टता:
| आदर्श | 500 एमएम | 600 मिमी | 800 एमएम | 1000 एमएम | 1200 एमएम | 1500 एमएम |
| रूपरेखा आकार | 500*670*880 मिमी | 600*670*880 मिमी | 800 * 670 * 880 मिमी | 1000 * 670 * 880 मिमी | 1200 * 670 * 880 मिमी | 1500 * 670 * 880 मिमी |
| पीसीबी चौड़ाई | 500 * 50 ~ 350 मिमी / 460 एमएम | 600 * 50 ~ 350 मिमी / 460 एमएम | 800 * 50 ~ 350 मिमी / 460 एमएम | 1000 * 50 ~ 350 मिमी / 460 एमएम | 1200 * 50 ~ 350 मिमी / 460 एमएम | 1500 * 50 ~ 350 मिमी / 460 एमएम |
| स्थानांतरण गति | 0-12 मी / मिनट | |||||
| कन्वेयर डायरेक्शन | बाएँ-दाएँ/दाएँ-बाएँ | |||||
| बिजली की आपूर्ति | AC220V/110V 50/60HZ | |||||
| मुख्य मोटर शक्ति | 15 डब्ल्यू | |||||
| फिक्स्ड एज को ट्रैक करें | फ्रंट फिक्स्ड (बैक फिक्स्ड) | |||||
| परिवहन ऊँचाई | 900 ± 20 मिमी | |||||
| कुल भार | 41 किग्रा | 48.7 किग्रा | 48.9 किग्रा | 55 किग्रा | ||
SMD असेंबली लाइन के लिए 6ZONE SMT रीफ्लो ओवन:
| मशीन डेटा |
| मॉडल का आकार: L3800 × W1000 × H1450mm |
| बिजली की आपूर्ति: 3￠ 380V 100A 50/60HZ |
| प्रारंभिक शक्ति: 0KW सामान्य कार्य शक्ति 6.0KW |
| वजन: 700 किग्रा |
| संचरण भाग |
| स्टेनलेस स्टील बी के आकार का जाल बेल्ट + काला और कठोर गाइड रेल |
| मेश बेल्ट चौड़ाई 400MM, गाइड रेल चौड़ाई एडजस्टमेंट रेंज: 50MM—350MM |
| संचरण दिशा: बाएं-दाएं या दाएं-बाएं वैकल्पिक से |
| संचरण की गति: 0—5एम/मिनट आवृत्ति रूपांतरण गति विनियमन |
| जमीन से मेश बेल्ट की ऊंचाई: 900MM±0MM |
| ताप विशेषताओं |
| पूरी मशीन सीसा रहित प्रक्रिया के लिए डिज़ाइन की गई है |
| ताप क्षेत्र: ऊपर 6 नीचे 6 |
| कूलिंग एरिया: डबल-लेयर कॉन्स्टेंट-फ्लो फैन कूलिंग |
| हीटिंग जोन की लंबाई: 300 एमएम |
| ताप समय: तापमान का समय निर्धारित करने के लिए सामान्य तापमान ≤ 0min |
| ताप क्रम: बीच से दोनों तरफ एक-एक करके गर्म करना, 1/3 बिजली की बचत करना |
| तापमान नियंत्रण सटीकता: ±°C (फर्नेस की ऊंचाई के आधार पर) |
| इन्सुलेशन प्रदर्शन: ऊपरी आवरण का तापमान 50 डिग्री के उच्च तापमान पर 45 डिग्री से अधिक नहीं होता है |
| तापमान नियंत्रण विधि: संतुलन श्रृंखला + एनालॉग वोल्टेज समायोजन |
| ऊपरी और निचले तापमान क्षेत्रों को स्वतंत्र रूप से संचालित और नियंत्रित किया जा सकता है |
| हीटिंग भागों |
| आयातित उच्च तापमान प्रतिरोधी मोटर, हवा के परिवहन के लिए पवन पहिया को समायोजित करने के लिए चर आवृत्ति। |
| स्टेनलेस स्टील निकल हीट पाइप, हीटिंग के लिए हीट सिंक के साथ |
| तापमान का पता लगाने का समय मूल तीन सेकंड से बढ़ाकर 0.1 सेकंड कर दिया गया है |
| पर्याप्त परिसंचारी हवा की मात्रा प्रदान करने के लिए कुशलता से वायु वाहिनी को तेज करें |
| मजबूर वेंटिलेशन डिवाइस यह सुनिश्चित करने के लिए कि फ्लक्स वाष्प रिसाव नहीं करता है |
| संचरण भाग |
| डिजिटल गवर्नर, ताइवान एसटीके मोटर 1:150 गियर बॉक्स अनुपात |
| मेष बेल्ट को स्वतंत्र रूप से समायोजित किया जा सकता है |
| डबल गियर तुल्यकालिक संचरण, स्थिर संचालन |
| तेल रोलर भरने प्रणाली, |
| शरीर की संरचना |
| समग्र फ्रेम वेल्डेड संरचना, मजबूत और टिकाऊ |
| कंप्यूटर स्प्रे पेंट, सतह चिकनी और बनावट वाली है |
| प्रीहेटिंग और सुखाने वाले क्षेत्र को संरचना में विस्तारित किया जाता है, ताकि उपकरण की पैड ऑक्सीकरण सफाई क्षमता और रोसिन वसूली क्षमता को मजबूत किया जा सके। |
| इलेक्ट्रिक सिलेंडर ओपन / क्लोज कवर सिस्टम। |
| डबल कवर ओपनिंग कंट्रोल सिस्टम (गैस स्प्रिंग कवर ओपनिंग + सिलेंडर कवर ओपनिंग) |
| नीचे दिए गए इलेक्ट्रिक बॉक्स और आंतरिक टैंक द्वारा नियंत्रित सभी सर्किटों के बीच वियोज्य इंटरफेस हैं, जो भागों के रखरखाव और प्रतिस्थापन के दौरान अलग करने के लिए सुविधाजनक है।मूर्ख की तरह रखरखाव का एहसास करें |
| पिछला कवर एक मरम्मत योग्य खिड़की के साथ प्रदान किया जाता है।यह रखरखाव के लिए सुविधाजनक है |
| हीटिंग ट्यूब / सॉलिड स्टेट / टेम्परेचर कंट्रोल इंस्ट्रूमेंट मॉड्यूलर डिजाइन को अपनाता है, जो रखरखाव के लिए सुविधाजनक है |
| आउटलेट के ऊपरी और निचले किनारों पर डबल कूलिंग, गति समायोज्य है |
| ऊपरी और निचले लाइनर उच्च दबाव में उच्च दक्षता वाले थर्मल इन्सुलेशन सामग्री से भरे हुए हैं |
| विद्युत और नियंत्रण प्रदर्शन |
| उन्नत पीएलसी + औद्योगिक कंप्यूटर नियंत्रण, ताइवान शिन्जी फर्नेस तापमान परीक्षण सॉफ्टवेयर, क्रैश होने पर कंप्यूटर सामान्य रूप से चल सकता है |
| लगातार कम करंट हीटिंग ट्यूब/सॉलिड स्टेट/तापमान नियंत्रण सर्किट को मजबूत करंट के प्रभाव से बचाता है और सेवा जीवन को बढ़ाता है। |
| रिसाव रक्षक सेट करें |
| तापमान बहुत अधिक या बहुत कम अलार्म फ़ंक्शन है |
| स्व-सेट अल्ट्रा-उच्च तापमान, स्वचालित रूप से हीटिंग पावर काट देता है |
| संतक यूपीएस निर्बाध बिजली की आपूर्ति, बिजली की विफलता के बाद स्वत: संचालन |
| शक्तिशाली तापमान वक्र परीक्षण और विश्लेषण फ़ंक्शन, जो विभिन्न प्रक्रियाओं के पैरामीटर विश्लेषण को पूरा कर सकता है, बुद्धिमान गलती निदान का कार्य करता है, और स्वचालित रूप से अलार्म सूची में विभिन्न दोषों को प्रदर्शित कर सकता है |
| उपयोगकर्ता के विभिन्न उत्पादों के अनुसार फ़ाइल को नाम और सहेजा जा सकता है।जब उपयोगकर्ता उत्पाद को बदलता है, तो उसे केवल उपकरण के मापदंडों को समायोजित करने के लिए संबंधित फ़ाइल का चयन करने की आवश्यकता होती है। |
| सिस्टम में स्वचालित दोष निदान, अल्ट्रा-कम तापमान अलार्म है, और शटडाउन के बाद स्वचालित रूप से शीतलन समय निर्धारित कर सकता है। |
| पंखे की मोटर की गति को चरणों में नियंत्रित करें (ताप संतुलन क्षेत्र + मुख्य वेल्डिंग क्षेत्र का स्वतंत्र नियंत्रण), स्टीप्लेस गति विनियमन मोड |
| सिस्टम स्वचालित रूप से गर्म होना बंद कर देगा और अधिक तापमान की स्थिति के अनुसार ठंडा हो जाएगा |
| अद्वितीय संतुलन श्रृंखला नियंत्रण मोड, तापमान ऑटो-समायोजन स्कैनिंग अवधि 0.1 सेकंड है, ठोस-राज्य आउटपुट को कम करती है और बिजली की बचत के प्रभाव को प्राप्त करती है।स्थिर तापमान नियंत्रण और कम वक्र शोर |
| शटडाउन विलंब सुरक्षा कार्य के साथ, शटडाउन के बाद, यह प्रीसेट समय के अनुसार हवा से ठंडा हो जाएगा। |
| शीतलन प्रणाली |
| शीतलन विधि: ऊपरी और निचले डबल शीतलन प्रणाली, शीतलन कोण को समायोजित करके शीतलन गति को नियंत्रित किया जाता है। |
| शीतलन मात्रा: दो-चरण शीतलन, (विंड व्हील झरझरा शीतलन + निरंतर चालू पंखा मजबूर शीतलन) |
| रोसिन/एग्जॉस्ट गैस रिकवरी सिस्टम |
संपर्क करें:बिक्री@smtlinemachine.com
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
