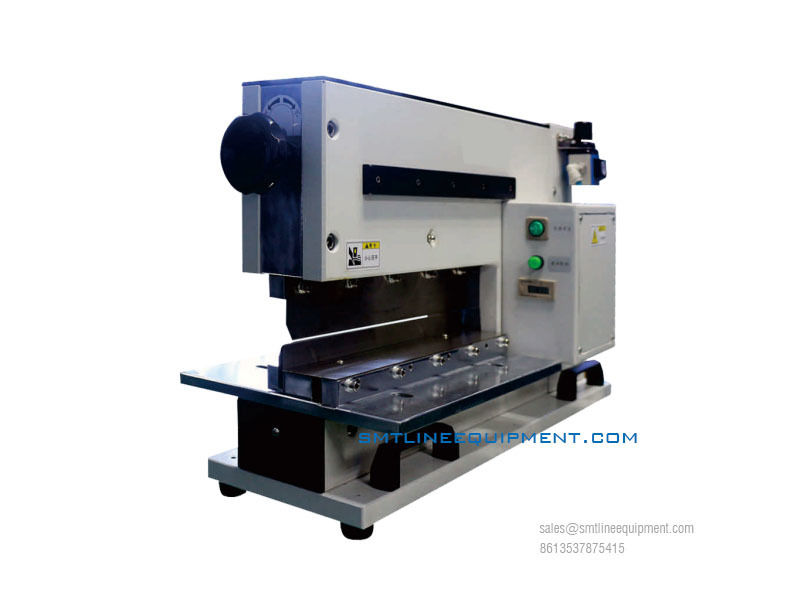

HN-VC2D डेस्कटॉप कटिंग पीसीबी डिपेनैलिंग मशीन
डेस्कटॉप टाइप पीसीबी डिपेनैलिंग मशीन (प्रिसिजन न्यूमेटिक कटर)
डेस्कटॉप टाइप डिपेनैलिंग मशीन एक कॉम्पैक्ट, उच्च-सटीक पीसीबी कटिंग समाधान है जिसे विशेष रूप से नाजुक एसएमडी बोर्ड, पतले पीसीबी और उच्च-घनत्व वाले इलेक्ट्रॉनिक असेंबली के लिए डिज़ाइन किया गया है। इसमें नवीनतम हल्के न्यूमेटिक-इलेक्ट्रिक डिज़ाइन की सुविधा है, जो एक ही स्ट्रोक में तनाव मुक्त कटिंग प्रक्रिया को सक्षम बनाता है, जो उन उत्पादन लाइनों में उपयोग के लिए आदर्श है जहां घटक अखंडता और बोर्ड की गुणवत्ता महत्वपूर्ण है।
मुख्य विशेषताएं:
1. उन्नत न्यूमेटिक-इलेक्ट्रिक हाइब्रिड सिस्टम
माइक्रोक्रैक्स या सोल्डर जॉइंट क्षति को प्रभावी ढंग से रोकते हुए, कर्तन स्ट्रोक को पूरा करने के लिए एक अत्याधुनिक हल्के न्यूमेटिक ड्राइव सिस्टम का उपयोग करता है। यह इसे विशेष रूप से सटीक एसएमडी असेंबली और पतले पीसीबी के लिए उपयुक्त बनाता है।
2. तेज़ कटिंग स्पीड
कटिंग दर प्रति सेक्शन 1 सेकंड तक है, जो उच्च मात्रा में उत्पादन के लिए कुशल डिपेनैलिंग को सक्षम बनाता है। प्रक्रिया एक फुट पेडल न्यूमेटिक स्विच द्वारा शुरू की जाती है, जो हैंड्स-फ्री, सुरक्षित संचालन की अनुमति देती है।
3. सुरक्षित और सटीक ब्लेड सिस्टम
कटिंग ब्लेड एक निष्क्रिय ट्रिगर मोड में संचालित होते हैं, जिससे ऑपरेटर कटिंग लाइन के साथ स्पष्ट रूप से संरेखित हो सकता है और सटीक स्थिति सुनिश्चित कर सकता है। कम-तनाव कटिंग तंत्र बोर्ड के विरूपण को कम करता है और क्रैकिंग या डेलैमिनेशन को रोकने में मदद करता है।
4. धूल मुक्त और पर्यावरण के अनुकूल संचालन
पारंपरिक मोटर-चालित या रोटरी कटिंग सिस्टम के विपरीत, यह मशीन एक गैर-रोटरी सीधी ब्लेड विधि का उपयोग करती है जो कोई कटिंग धूल उत्पन्न नहीं करती है, जिसके लिए किसी मोटर की आवश्यकता नहीं होती है, और कोई कार्बन या टोनर प्रदूषण नहीं होता है—क्लीनरूम वातावरण या संवेदनशील असेंबली प्रक्रियाओं के लिए आदर्श।
5. अनुकूलन योग्य ब्लेड विकल्प
ब्लेड विनिर्देशों को ग्राहक की उत्पाद आवश्यकताओं के आधार पर कस्टम-डिज़ाइन किया जा सकता है, जो विभिन्न पीसीबी आकृतियों, स्लॉट स्थितियों और सामग्री मोटाई के साथ अधिकतम संगतता सुनिश्चित करता है।
अनुप्रयोग क्षेत्र:
एसएमटी असेंबली लाइनें
प्रिसिजन इलेक्ट्रॉनिक्स निर्माण
एलईडी लाइट बार पृथक्करण
मोबाइल डिवाइस पीसीबी डिपेनैलिंग
आर एंड डी और स्मॉल बैच उत्पादन
यह डेस्कटॉप डिपेनैलिंग मशीन उच्च कटिंग सटीकता, लंबे ब्लेड जीवन और न्यूनतम रखरखाव प्रदान करती है, जो गुणवत्ता और दक्षता पर केंद्रित इलेक्ट्रॉनिक्स निर्माताओं के लिए एक लागत प्रभावी और विश्वसनीय समाधान बनाती है।
HN-VC2D डेस्कटॉप कटिंग पीसीबी डिपेनैलिंग मशीन विशिष्टता
| पैरामीटर | मान |
| अधिकतम कतरनी लंबाई | 330 मिमी / 490 मिमी |
| पीसीबी मोटाई रेंज | 0.3 – 3.5 मिमी |
| ऑपरेटिंग वोल्टेज | 110–220VAC |
| कार्यशील वायु दाब | 0.5 – 0.7MPa |
| मशीन का वजन | 160 किग्रा / 360 किग्रा |
| आयाम (एल × डब्ल्यू × एच) | 750 × 440 × 1100 मिमी / 950 × 500 × 1150 मिमी |
अक्सर पूछे जाने वाले प्रश्न गाइड – डेस्कटॉप पीसीबी कटिंग मशीन
1. डेस्कटॉप पीसीबी डिपेनैलिंग मशीन का उपयोग किस लिए किया जाता है?
इसका उपयोग तनाव क्षति के कारण बिना मल्टीबोर्ड पैनल से असेंबल पीसीबी को अलग करने के लिए किया जाता है। यह विशेष रूप से एसएमडी घटकों, पतले पीसीबी और प्रिसिजन इलेक्ट्रॉनिक्स के लिए उपयुक्त है।
2. यह किस प्रकार का कटिंग तंत्र उपयोग करता है?
यह मशीन एक सीधी-ब्लेड, गैर-रोटरी कटिंग सिस्टम का उपयोग करती है, जो कम-तनाव, धूल मुक्त कटिंग प्रदान करती है। यह मोटरों या रोलर्स का उपयोग नहीं करता है, जिससे कार्बन पाउडर संदूषण समाप्त हो जाता है और स्वच्छता में सुधार होता है।
3. क्या यह संवेदनशील पीसीबी के लिए सुरक्षित है?
हाँ। मशीन कम-तनाव संचालन के लिए डिज़ाइन की गई है और इसमें निष्क्रिय ब्लेड सक्रियण शामिल है, जो कटिंग के दौरान माइक्रोक्रैक्स, डेलैमिनेशन या सोल्डर जॉइंट क्षति को रोकने में मदद करता है।
4. कटिंग प्रक्रिया कैसे सक्रिय होती है?
कटिंग प्रक्रिया को एक फुट-पेडल न्यूमेटिक स्विच के माध्यम से नियंत्रित किया जाता है, जो हैंड्स-फ्री और सुरक्षित संचालन को सक्षम करता है, जबकि उत्पादन दक्षता में सुधार होता है।
5. कटिंग प्रक्रिया कितनी तेज़ है?
मशीन प्रति कट 1 सेकंड की कटिंग गति का समर्थन करती है, जो इसे उच्च-थ्रूपुट उत्पादन वातावरण के लिए उपयुक्त बनाती है।
6. क्या कटिंग के दौरान धूल या मलबा उत्पन्न होता है?
नहीं। गैर-रोटरी सीधी ब्लेड प्रणाली धूल मुक्त कटिंग सुनिश्चित करती है, जो इसे क्लीनरूम या पर्यावरण के प्रति संवेदनशील विनिर्माण क्षेत्रों के लिए उपयुक्त बनाती है।
7. क्या ब्लेड को अनुकूलित किया जा सकता है?
हाँ। ब्लेड विनिर्देशों को आपके पीसीबी आकार, कट लाइन और डिज़ाइन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, जो सटीक और कुशल संचालन सुनिश्चित करता है।
8. बिजली का स्रोत क्या है?
मशीन 110–220VAC पर संचालित होती है और न्यूमेटिक एक्चुएशन के लिए 0.5–0.7MPa संपीड़ित हवा की आवश्यकता होती है।
9. क्या मशीन स्टॉक में है और निर्यात के लिए उपलब्ध है?
हाँ, मशीन स्टॉक में है
घरेलू और अंतर्राष्ट्रीय आदेशों के लिए तेज़ डिलीवरी
दुनिया भर के कई देशों में निर्यात किया गया
प्रशिक्षण, तकनीकी सेवा और स्पेयर पार्ट्स सहित पूर्ण बिक्री के बाद का समर्थन
