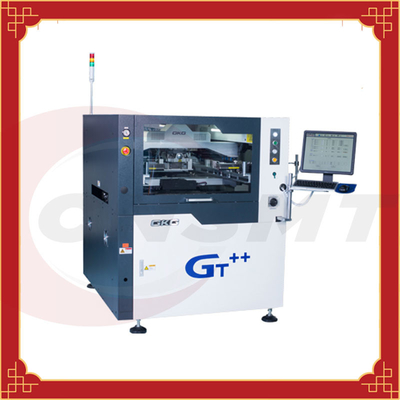

GKG GT++ SMT सोल्डर पेस्ट स्टैंसिल प्रिंटर स्वचालित 3KW 60Hz
GKG GT++, हाई-एंड SMT फुल ऑटो प्रिंटर, ऑटोमैटिक सोल्डर पेस्ट प्रिंटिंग मशीन
| नमूना | जीटी++ |
| स्क्रीन फ्रेम आकार | 470×370-737×737 मिमी |
| सब्सट्रेट आकार | 50×50-510×510 मिमी |
| सब्सट्रेट मोटाई | 0.4-6 मिमी |
| सब्सट्रेट वजन | 5 किलो |
| सब्सट्रेट एज क्लीयरेंस | 2.5 मिमी |
| संचरण ऊंचाई | 23 मिमी |
| संचरण ऊंचाई | 900±40 मिमी |
| परिवहन की गति | 1500 मिमी/एस (अधिकतम) सॉफ्टवेयर नियंत्रण (गति समायोज्य) |
| डिलिवरी विधि | एक टुकड़ा परिवहन रेल |
| सब्सट्रेट समर्थन विधि | चुंबकीय थिम्बल/समोच्च ब्लॉक/स्वचालित रूप से समायोज्य जैकिंग प्लेटफॉर्म |
| सब्सट्रेट क्लैंपिंग विधि | स्वत: दूरबीन ऊपरी दबाने/लचीला clamping/वैक्यूम चूषण समारोह |
| मुद्रण विमोचन | 0-20 मिमी |
| प्रिंटिंग मोड | सिंगल या डबल स्क्वीजी प्रिंटिंग |
| खुरचनी प्रकार | रबर स्क्वीजी/बस स्क्वीजी (कोण 45°/55°/60°) |
| खुरचनी गति | 6-200 मिमी / सेकंड |
| मुद्रण दबाव | 0.5-10 किग्रा |
| सफाई विधि | ड्रिप सफाई प्रणाली / आगे और पीछे सफाई / सूखी और गीली वैक्यूम तीन मोड |
| देखने के क्षेत्र | 10 × 8 मिमी |
| संदर्भ बिंदु प्रकार | मानक संदर्भ बिंदु/पैड/उद्घाटन |
| कैमरा प्रकार | ऊपर और नीचे इमेजिंग विजन सिस्टम/डिजिटल कैमरा/ज्यामितीय मिलान स्थिति |
| सिस्टम संरेखण सटीकता और दोहराव | ±12.5um@6σ, सीपीके≥2.0 |
| वास्तविक मिलाप पेस्ट मुद्रण दोहराव | ±18um@6σ, सीपीके≥2.0 |
| मुद्रण चक्र | 7.5सेकंड |
| पावर आवश्यकता | AC220V ± 10%, 50/60 हर्ट्ज, 3 किलोवाट |
| संपीड़ित हवा की आवश्यकताएं | 4-6 किग्रा/सेमी² |
| हवा की खपत | लगभग 5 लीटर/मिनट |
| वर्किंग टेम्परेचर | 20 ℃ ~ ﹢45 ℃ |
| कार्य वातावरण आर्द्रता | 30% ~ 60% |
| आयाम (तीन-रंग की रोशनी को छोड़कर) | L1240×W1410×H1500 (मिमी) |
| वजन | लगभग 1100 किग्रा |
GKG-GT++ स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन का मानक कार्य परिचय:
1. ड्रिप सफाई व्यवस्था
टपकता सफाई संरचना विलायक पाइप के प्लगिंग के कारण आंशिक विलायक मुक्त पोंछने को प्रभावी ढंग से रोक सकती है।
2. ब्रांड नई खुरचनी संरचना डिजाइन
स्लाइड रेल और सिलेंडर की नई खुरचनी संरचना संचालन स्थिरता में सुधार करती है और सेवा जीवन को लम्बा खींचती है।
3. गाइड रेल पोजीशनिंग सिस्टम
अंतर्राष्ट्रीय उपयोगिता मॉडल आविष्कार पेटेंट।सॉफ्ट बोर्ड, विकृत और विकृत पीसीबी के लिए डिटेचेबल, प्रोग्रामेबल फ्लेक्सिबल साइड क्लैंप डिवाइस, सॉफ्टवेयर प्रोग्रामिंग के माध्यम से अद्वितीय टॉप फ्लैटिंग, टिन की मोटाई को प्रभावित किए बिना, स्वचालित रूप से विस्तार और अनुबंध कर सकता है।
4. सीसीडी डिजिटल कैमरा सिस्टम
नई ऑप्टिकल पथ प्रणाली-यूनिफ़ॉर्म रिंग लाइट और उच्च-चमक समाक्षीय प्रकाश, चमक फ़ंक्शन के साथ युग्मित जिसे स्टेपलेस रूप से समायोजित किया जा सकता है, जिससे सभी प्रकार के मार्क पॉइंट को अच्छी तरह से पहचाना जा सकता है (असमान मार्क पॉइंट सहित) प्लेटिंग टिन, कॉपर के अनुकूल होने के लिए -प्लेटेड, गोल्ड प्लेटेड, टिनडेड, एफपीसी और अन्य प्रकार के पीसीबी विभिन्न रंगों में।
5. उच्च परिशुद्धता पीसीबी मोटाई समायोजन जैकिंग प्लेटफॉर्म
संरचना कॉम्पैक्ट और विश्वसनीय है, उठाने स्थिर है, पिन सुई ऊंचाई सॉफ्टवेयर स्वचालित रूप से समायोजित किया जाता है, और विभिन्न मोटाई के पीसीबी बोर्डों की स्थिति और ऊंचाई को सटीक रूप से समायोजित किया जा सकता है।
6. बिल्कुल नया बहुआयामी इंटरफ़ेस
संक्षिप्त और संचालित करने में आसान।वास्तविक समय तापमान रिमोट कंट्रोल समारोह।
GKG-GT++ स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन का वैकल्पिक कार्य:
1. बोतल-प्रकार की स्वचालित टिनिंग और सोल्डर पेस्ट डिटेक्शन फ़ंक्शन:
सोल्डर पेस्ट की गुणवत्ता और स्टैंसिल में सोल्डर पेस्ट की मात्रा सुनिश्चित करने के लिए मोबाइल स्वचालित सोल्डर पेस्ट जोड़ा जाता है, ताकि ग्राहक की प्रिंटिंग गुणवत्ता सुनिश्चित हो सके और उत्पादकता में वृद्धि हो सके।
2. स्वचालित वितरण प्रणाली
विभिन्न मुद्रण प्रक्रिया आवश्यकताओं के अनुसार, मुद्रण के बाद, पीसीबी बोर्ड को सटीक रूप से फैलाया जा सकता है, टिन किया जा सकता है, पंक्तिबद्ध किया जा सकता है, भरा जा सकता है और अन्य कार्यात्मक संचालन किया जा सकता है;उसी समय, डिस्पेंसिंग हेड भी एक हीटिंग फ़ंक्शन से लैस होता है, जिसका उपयोग कम परिवेश के तापमान में किया जा सकता है जब गोंद को गर्म किया जाता है, तो गोंद की तरलता में सुधार होता है।
3. एसपीआई कनेक्शन
एक बंद लूप सिस्टम बनाने के लिए SPI से जुड़ा।खराब एसपीआई प्रिंटिंग की प्रतिक्रिया जानकारी प्राप्त करने के बाद, मशीन स्वचालित रूप से एसपीआई फीडबैक ऑफसेट के अनुसार समायोजित हो जाएगी।XY दिशा ऑफसेट को स्वचालित रूप से 3PCS में समायोजित किया जा सकता है, और मुद्रण में सुधार के लिए स्टैंसिल को साफ किया जाएगा।गुणवत्ता और उत्पादन क्षमता एक पूर्ण मुद्रण प्रतिक्रिया प्रणाली का गठन करती है।
4. स्टील जाल का पता लगाने समारोह
स्टैंसिल पर प्रकाश स्रोत क्षतिपूर्ति करके और वास्तविक समय में स्टैंसिल के जाल की जांच के लिए सीसीडी का उपयोग करके, यह जल्दी से पता लगा सकता है और न्याय कर सकता है कि सफाई के बाद स्टैंसिल अवरुद्ध है या नहीं, और स्वचालित सफाई करें।यह PCB बोर्ड का एक प्रकार का 2D निरीक्षण है।जोड़ें।
5. उद्योग 4.0 की अनुकूलता का नेतृत्व करना
मशीन की स्थिति और मापदंडों को स्वचालित रूप से अपलोड या आउटपुट करके, यह ग्राहकों के औद्योगिक 4.0 बुद्धिमान उत्पादन के लिए एक मजबूत गारंटी प्रदान करता है।यह ग्राहक के एमईएस सिस्टम के साथ सहज कनेक्शन का एहसास कर सकता है, और उत्पाद की उच्च ट्रेसबिलिटी का एहसास कर सकता है;ऑन-साइट प्रबंधन के अनुसार बुद्धिमान प्रबंधन और नियंत्रण उपकरण रखरखाव, इंजीनियरिंग कर्मियों के सभी स्तरों के उपयोग अधिकारों के स्व-आवंटन का एहसास करता है।
6. बीटीबी
डबल ट्रैक दो बार प्रदर्शन लाता है: दो उपकरणों को अलग-अलग नियंत्रित किया जा सकता है, जैसे प्रत्येक ट्रैक पर अलग-अलग उत्पाद चलाना;दो उपकरणों को किसी भी समय फिर से अलग किया जा सकता है
