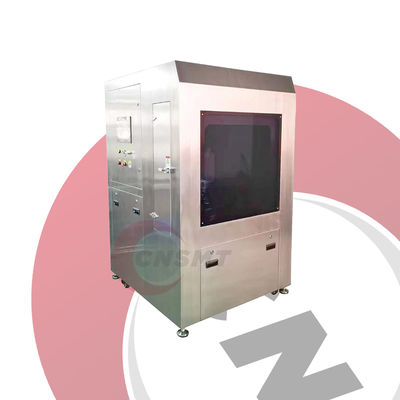

जेईएच-300सी ऑफलाइन पीसीबी जलीय सफाई मशीन

JEH-300C ऑफलाइन पीसीबी जलीय सफाई मशीन

JEH-300C ऑफलाइन पीसीबी जलीय सफाई मशीन

I.मशीन का अवलोकन और विशेषताएं

1उत्पाद की विशेषताएं

JEH-300C ऑफलाइन पीसीबीए जलीय सफाई मशीन एक लागत प्रभावी बैच सफाई प्रणाली है जो इलेक्ट्रॉनिक्स और स्टेंसिल मास्क से विभिन्न अवशेषों को हटा देती है, जिसमें निम्नलिखित शामिल हैं, लेकिन इन तक सीमित नहीं हैंःपानी में घुलनशील अवशेष, आरएमए (रोसिन हल्के ढंग से सक्रिय), गैर-स्वच्छ लीड-मुक्त प्रवाह, चढ़ाना नमक, फिंगरप्रिंट, धूल, और ढीली मिलाप गेंदों। अमेरिकी टीडीसी के ऑफ़लाइन मध्यम दबाव/उच्च प्रवाह सफाई अवधारणा के साथ डिजाइन किया गया,इसमें उच्च दक्षता है, कम लागत और उपयोगकर्ता के अनुकूल नोजल/पिपिंग रखरखाव।

छोटे से मध्यम क्षमता वाले पीसीबीए प्रवाह सफाई के लिए अनुकूलित, जेईएच -300 सी एक ही कक्ष में धोने, कुल्ला और सुखाने को पूरा करता है। यह बहु-भिन्न प्रकार के पीसीबीए सफाई के लिए सफाई की गुणवत्ता में सुधार करता है।कक्ष और टैंक क्षमताओं को ग्राहक की आवश्यकताओं के अनुसार स्केल किया जा सकता हैइसके लाभों में प्रतिस्पर्धी मूल्य निर्धारण, बेहतर प्रदर्शन, उत्कृष्ट सफाई परिणाम और उच्च लागत-प्रदर्शन अनुपात शामिल हैं।इसे एक प्रमुख घरेलू ऑफलाइन क्लीनर दावेदार बना रहा हैसंक्षारण प्रतिरोधी स्टेनलेस स्टील से निर्मित. पीएलसी + टचस्क्रीन एचएमआई सहज संचालन सुनिश्चित करता है.

II.उत्पाद की मुख्य विशेषताएं

• पीएलसी + टचस्क्रीन उपयोगकर्ता के अनुकूल एचएमआई प्लेटफॉर्म
• रखरखाव अनुकूलित संरचनाःप्रशंसकों, फिल्टर आदि के लिए आरक्षित पहुँच बिंदु
• व्यापक सफाई प्रणालीःपूरी तरह से कार्बनिक/अकार्बनिक सतह अवशेषों को हटाता है
• पूरी तरह से स्वचालित प्रक्रियाःएक कॉम्पैक्ट कक्ष में धोने, कुल्ला करने, सूखने का काम पूरा
• पूर्ण प्रक्रिया दृश्यता:वास्तविक समय की निगरानी के लिए एलईडी प्रकाश व्यवस्था के साथ दृश्य खिड़की
• बड़ी सफाई क्षमताः1000 मिमी ((L)800 मिमी ((डब्ल्यू)40 मिमी ((एच) एकल परत डिजाइन बड़े उत्पादों और उच्च थ्रूपुट को समायोजित करता है
• अनुकूलित नोजल डिजाइनःबाएं/दाएं वितरण में धीरे-धीरे वृद्धि से दक्षता बढ़ जाती है; ऊपरी/निचले वितरण में वृद्धि से अंधे धब्बे खत्म हो जाते हैं
• समायोज्य नोजल दबावःउच्च दबाव छिड़काव के तहत छोटे उत्पादों के लिए टक्कर/छप जोखिम को रोकता है
• मानक विवर्तन टैंक हीटिंग प्रणालीःदक्षता बढ़ाता है और चक्र समय को कम करता है
• बड़े टचस्क्रीन इंटरफ़ेसःविश्वसनीय रंग टचस्क्रीन अनुकूलित प्रक्रिया मापदंडों को सक्षम करता है
• स्वच्छता के उच्च मानदंड:आयनिक संदूषण IPC-610D वर्ग III (<1.56μg/cm2) और MIL-28809 वर्ग I के अनुरूप है
• लचीला रासायनिक मिश्रण:मैन्युअल जोड़ या स्वचालित डीआई पानी/रासायनिक अनुपात मिश्रण (5%-25%)

III. सफाई प्रक्रिया प्रवाह

JEH-300C एकीकृत ऑफलाइन पीसीबीए क्लीनर में तीन प्रक्रिया चरण शामिल हैंः रासायनिक सफाई चरण, शुद्ध पानी से कुल्ला चरण और उच्च गति गर्म हवा सुखाने का चरण।

लोड करना

• एकल परत सामग्री रैक (स्तरित लोडिंग का समर्थन करता है)
• पुश-ट्रैक फ़ीड रैक
• स्नैप-बंकल दरवाजे/खिड़कियां (आसान से खोलने/बंद करने योग्य)

विलायक सफाई प्रक्रिया

• रासायनिक प्रतिपूर्ति:टैंक में पंप किया गया डीआई पानी + आनुपातिक रासायनिक सफाई एजेंट जोड़ा
• जल निकासी:शुद्धिकरण के पश्चात् विसर्जित समाधान
• ऑपरेशन:मिश्रित डीआई पानी/विलायक सेट तापमान पर सफाई टैंक में पंप किया जाता है

विलायक से कुल्ला करने की प्रक्रिया

• पूरक:बाहरी टैंक से कक्ष में पंप किया गया पानी
• ऑपरेशन:निर्धारित तापमान पर सफाई पाइप में पंप किया गया पानी
• जल निकासी:सहायक पंप के माध्यम से विसर्जित समाधान

शुद्ध जल से कुल्ला करने की प्रक्रिया

• पूरक:बाहरी टैंक से कक्ष में पंप किया गया पानी
• ऑपरेशन:निर्धारित तापमान पर सफाई पाइप में पंप किया गया पानी
• जल निकासी:सहायक पंप के माध्यम से विसर्जित समाधान

सूखने की प्रक्रिया

• ऑपरेशन:फ़िल्टर्ड सूखी हवा जबरन कक्ष में उड़ाई जाती है
• वायु चाकू विन्यास:समान सुखाने को सुनिश्चित करता है
• सुखाने का तापमान:परिवेश 99°C

IV.अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: जेईएच-300सी किस प्रकार के पीसीबीए की सफाई के लिए उपयुक्त है?

A:
JEH-300C के लिए बनाया गया हैछोटे से मध्यम बैच, उच्च विश्वसनीयता पीसीबीए सफाई, जिसमें निम्नलिखित शामिल हैंः

• एसएमटी/डीआईपी मिलाप के बाद रालिन/फ्लक्स अवशेषों को हटाना

• संयोजन प्रक्रियाओं से मिलाप पेस्ट के अवशेष, धूल और तेल

• उच्च विश्वसनीयता वाले अनुप्रयोग (ऑटोमोटिव, चिकित्सा, एयरोस्पेस इलेक्ट्रॉनिक्स)

• आर एंड डी प्रोटोटाइप, पुनर्मिलन बोर्ड और लचीला छोटे बैच उत्पादन

Q2: पारंपरिक विलायक सफाई के मुकाबले जलीय सफाई के क्या फायदे हैं?

A:
जलीय सफाई की पेशकशपर्यावरण, सुरक्षा और स्थिरता के लिए बेहतर लाभ:

• ✅पर्यावरण के अनुकूल: कम VOC वाले जलीय एजेंट RoHS/REACH नियमों का अनुपालन करते हैं

• ✅सुरक्षा: गैर ज्वलनशील, कार्यशाला के खतरों को कम करता है

• ✅संगतता: अधिकांश घटकों पर कोमल, जटिल इकट्ठा करने के लिए आदर्श

• ✅लागत दक्षता: कम उपभोग लागत और अपशिष्ट जल उपचार में सरलता

Q3: क्या JEH-300C अंडरफिल या संवेदनशील घटकों के साथ पीसीबीए को साफ कर सकता है?

A:
हाँ, अनुकूलित प्रोटोकॉल के साथ:

• समायोज्य छिड़काव दबाव (0.5~2 बार) और तापमान (RT~60°C) तनाव को कम करता है

• संगतता सत्यापन के लिए नमूने प्रस्तुत करेंपूर्ण पैमाने पर सफाई से पहले

• ऐसे बोर्डों से बचें जिन पर इलेक्ट्रोलाइटिक कैपेसिटर, मैकेनिकल कनेक्टर या कागजी लेबल न हों

प्रश्न 4: पानी के धब्बे के बिना पूरी तरह से सूखने के लिए सिस्टम कैसे सुनिश्चित करता है?

A:
तीन चरणों में सुखाने की तकनीक:

1. प्रबल कुल्ला: डीआयनयुक्त जल शेष प्रदूषकों को हटा देता है

2. सटीक गर्म हवा सुखाने: समायोज्य 40 से 80 डिग्री सेल्सियस का वायु प्रवाह घटकों के अंतराल में प्रवेश करता है

3. समान वाष्पीकरण: कक्ष वायु प्रवाह डिजाइन नमी के जाल को समाप्त करता है
   सूखने के बाद सतह प्रतिरोध >1010 Ω IPC स्वच्छता मानकों को पूरा करता है।

Q5: प्रक्रिया की स्थिरता कैसे सुनिश्चित की जाती है?

A:

• पूर्ण स्वचालन: पीएलसी/टचस्क्रीन नियंत्रण पूर्व निर्धारित सफाई/सूखी नुस्खे के साथ

• एक स्पर्श के साथ संचालन: मानवीय त्रुटियों को कम करता है

• वास्तविक समय में निगरानी: तापमान, दबाव और द्रव मापदंडों का पता लगाया जाता है; स्वचालित गलती अलार्म
