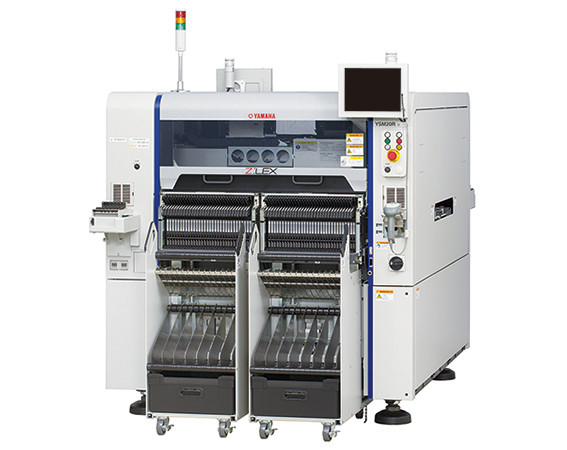

ysm20r yamaha sMT pick and place machine pcb 0.45MPa 400v 3 Phase

ysm20r यामाहा sMT पिक एंड प्लेस मशीन पीसीबी 0.45MPa 400v 3 फेज

  • प्रमुखता देना

    Ysm20r SMT पिक एंड प्लेस मशीन

    ,

    0.45MPa SMT पिक एंड प्लेस मशीन

    ,

    Ysm20r पिक एंड प्लेस मशीन

  • प्रोडक्ट का नाम
    YAMAHA YSM20R पिक एंड प्लेस मशीन
  • उत्पाद नमूना
    वाईएसएम20आर
  • पीसीबी आकार
    L810 × W490 L50 × W50
  • सीपीएच
    95000
  • पूर्ण सटीकता
    ±0.035mm(±0.025mm)सीपीके≧1.0(3σ)
  • repeatability
    +/- 0.01 मिमी / चिप, +/- 0.02 मिमी / क्यूएफपी
  • हेड मात्रा
    20
  • शक्ति
    एसी 200/208/220/240/380/400/416 वी ± 10% 50/60 हर्ट्ज
  • मशीन का आकार
    एल 1,374 × डब्ल्यू 1,857 × एच 1,445 मिमी
  • प्रसव अवधि
    दो - तीन दिन
  • उत्पत्ति के प्लेस
    जापान
  • ब्रांड नाम
    YAMAHA
  • प्रमाणन
    CE-YSM20R
  • मॉडल संख्या
    यामाहा YSM20R
  • न्यूनतम आदेश मात्रा
    1
  • मूल्य
    1
  • पैकेजिंग विवरण
    मानक लकड़ी के बक्से
  • प्रसव के समय
    3-4 दिन
  • भुगतान शर्तें
    एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
  • आपूर्ति की क्षमता
    5प्रति दिन

ysm20r यामाहा sMT पिक एंड प्लेस मशीन पीसीबी 0.45MPa 400v 3 फेज

Ysm20r Yamaha श्रीमती पिक एंड प्लेस मशीन Pcb 0.45MPa 400v 3 फेज



YAMAHA YSM20R पिक एंड प्लेस मशीन-CNSMT



CNSMT शेन्ज़ेन चीन में एक विश्वसनीय, भरोसेमंद और सबसे विश्वसनीय SMT आपूर्तिकर्ता है।हमारे पास उक्त उद्योग में 10 साल का मजबूत अनुभव है, जो हमें आसपास के अन्य एसएमटी आपूर्तिकर्ताओं पर बढ़त देता है।

हमारी कंपनी अत्यधिक कुशल पेशेवरों द्वारा समर्थित है जो एसएमटी मशीनों को अंदर और बाहर समझते हैं।हमारे पास एक पेशेवर टीम भी है जो हर समय उच्च गुणवत्ता और तेजी से शिपमेंट सुनिश्चित करने के लिए सभी ग्राहक आदेशों का ध्यान रखती है।

CNSMT की अच्छी ग्राहक सेवा और ऑर्डर की तेजी से डिलीवरी के लिए एक उच्च प्रतिष्ठा है।हम इसे हासिल करने में सक्षम क्यों हैं?निम्नलिखित के कारण:



  • हमारे पास एक बड़ा कारखाना है जो डिलीवरी के लिए तैयार कई मशीनों को रख सकता है।
  • हमारे पास पेशेवर इंजीनियरों, गुणवत्ता नियंत्रण कर्मियों और ग्राहक प्रतिनिधियों की टीम है जो हर ग्राहक की चिंता और अधिक मदद कर सकते हैं।
  • हम एसएमटी मशीनों के निर्माता भी हैं जो हमें मशीनों के अपने संस्करण को बहुत कम कीमत पर बनाने की अनुमति देते हैं।
  • हम अपने ग्राहकों को अधिक विकल्प देने के लिए प्रयुक्त एसएमटी मशीनों की भी पेशकश करते हैं।
  • हमने एसएमटी मशीनों के शीर्ष अंतरराष्ट्रीय निर्माताओं के साथ दीर्घकालिक व्यापार संबंध बनाए रखा है, जिससे हमें बेहतर मूल्य निर्धारण प्राप्त करने की क्षमता मिलती है जिसे हम अपने ग्राहकों को दे सकते हैं।
  • हमने अपने शिपिंग भागीदारों के साथ दीर्घकालिक व्यापार संबंध बनाए रखा है, जिससे हमें बेहतर शिपिंग दरें प्राप्त करने की क्षमता मिलती है ताकि हमारे ग्राहक अपने ऑर्डर पर अधिक बचत कर सकें।
  • हमारे पास सभी ऑर्डर के लिए न्यूनतम ऑर्डर मात्रा नहीं है चाहे वह स्थानीय क्लाइंट से हो या अंतरराष्ट्रीय क्लाइंट से।
  • हम ऑर्डर को कस्टमाइज़ कर सकते हैं और हम बातचीत के लिए तैयार हैं।

ysm20r यामाहा sMT पिक एंड प्लेस मशीन पीसीबी 0.45MPa 400v 3 फेज 0

यामाहा YSM20R विशिष्टता:


नमूना
वाईएसएम20आर टाइपपीवी
वाईएसएम20आर टाइपएसवी
लक्ष्य बोर्ड का आकार
मोनोरेल मॉडल: L810 × W490 L50 × W50
डबल कन्वेयर मॉडल: **X-अक्ष डबल बीम विनिर्देश वाला मॉडल है
एक बोर्ड भेजते समय: L810 × W490 L50 × W50
जब दो बोर्ड भेजे जाते हैं: L380 × W490 L50 × W50
प्लेसमेंट हेड / माउंटेबल कंपोनेंट्स
हाई-स्पीड यूनिवर्सल (HM) प्लेसमेंट हेड※:
0201 W55 × L100mm, ऊंचाई 15mm से कम
0201 घटकों की नियुक्ति के लिए, कृपया हमसे अलग से संपर्क करें।
विशेष आकार (एफएम) प्लेसमेंट हेड:
03015~W55 × L100mm, ऊंचाई 28mm से कम
हाई-स्पीड यूनिवर्सल (HM) प्लेसमेंट हेड:
03015 W55 × L100mm, ऊंचाई 15mm से कम
विशेष आकार (एफएम) प्लेसमेंट हेड:
03015 W55 × L100mm, ऊंचाई 28mm या उससे कम
बढ़ते क्षमता
(कंपनी की बेहतर स्थिति)
एक्स-एक्सिस डबल बीम: हाई-स्पीड यूनिवर्सल (एचएम) प्लेसमेंट हेड × 2
95,000CPH
एक्स-एक्सिस डबल बीम: हाई-स्पीड यूनिवर्सल (एचएम) प्लेसमेंट हेड × 2
90,000CPH
प्लेसमेंट सटीकता
±0.035mm (±0.025mm) Cpk≧1.0 (3σ) जब हमारी कंपनी की सबसे अच्छी स्थिति (मूल्यांकन के लिए मानक घटकों का उपयोग)
स्थापित किए जा सकने वाले फीडरों की संख्या
फिक्स्ड फीडर रैक: 140 अधिक (8 मिमी टेप द्वारा परिवर्तित)
एक बार ईंधन भरने वाली गाड़ियां: 128 और (8 मिमी टेप द्वारा परिवर्तित)
स्वचालित ट्रे फीडर: 30 परतें (निश्चित प्रकार: जब एसएटीएस 30 से सुसज्जित, अधिक), 10 परतें (कैरिज प्रकार: जब सीएटीएस 10 से सुसज्जित हो, अधिक)
शक्ति निर्दिष्टीकरण
तीन चरण एसी 200/208/220/240/380/400/416 वी ± 10% 50/60 हर्ट्ज
आपूर्ति वायु स्रोत
0.45MPa से ऊपर, साफ और सूखा
आयाम (प्रोट्रूशियंस को छोड़कर)
एल 1,374 × डब्ल्यू 1,857 × एच 1,445 मिमी (** मुख्य शरीर)
शरीर का वजन
लगभग 2,050 किग्रा (** मुख्य शरीर)
YSM20R-1 और YSM20R(SV)-1 इंगित करते हैं कि डिवाइस में प्लेसमेंट आर्म्स का 1 सेट है;YSM20R-2 और YSM20R(SV)-2 इंगित करते हैं कि डिवाइस में प्लेसमेंट आर्म्स के 2 सेट हैं।



नमूना यामाहा YSM20R

लागू पीसीबी (सिंगल लेन)

पीसीबी (दोहरी लेन)

810 x 490 से 50 x 50 (एलडब्ल्यू)

केवल 2 बीम X अक्ष के लिए

1 पीसीबी: 810 x 490 से 50 x 50 (एलडब्ल्यू)

2 पीसीबी: 380 x 490 से 50 x 50 (एलडब्ल्यू)



लागू घटकों के साथ सिर

हाई-स्पीड हेड:

0201 मिमी से 55 x 100 मिमी |ऊंचाई 15 मिमी अधिकतम



लचीला सिर:

03015 मिमी से 55 x 100 मिमी |ऊंचाई 28 मिमी अधिकतम



YAMAHA Motor . के अनुसार अनुकूलतम परिस्थितियों में माउंटिंग एक्स अक्ष 2-बीम: हाई-स्पीड बहुउद्देश्यीय हाई स्पीड हेड x 2 = 95,000 सीपीएच
माउंट सटीकता

± 0.035 मिमी (± 0.025 मिमी) सीपीके≧1.0 (3σ)

नोट: यामाहा मोटर द्वारा परिभाषित इष्टतम स्थितियों के तहत

घटक प्रकारों की संख्या

फिक्स्ड प्लेट: अधिकतम 140 प्रकार (8 मिमी टेप फीडर के लिए रूपांतरण)

फीडर कैरिज एक्सचेंज: अधिकतम 128 प्रकार (8 मिमी टेप फीडर के लिए रूपांतरण)

30 प्रकार के लिए ट्रे (निश्चित प्रकार: एसएटीएस 30 के लिए अधिकतम) और 10 प्रकार (कैरिज प्रकार: सीएटीएस 10 के साथ अधिकतम)

बिजली की आपूर्ति 3-चरण एसी 200/208/220/240/380/400/416 वी +/- 10% 50/60 हर्ट्ज
हवा की आपूर्ति 0.45MPa या अधिक, स्वच्छ, शुष्क अवस्था में
आयाम 1,374 x 1,857 x 1,445 मिमी (एलडब्ल्यूएच)
वज़न EST।2,050 किग्रा

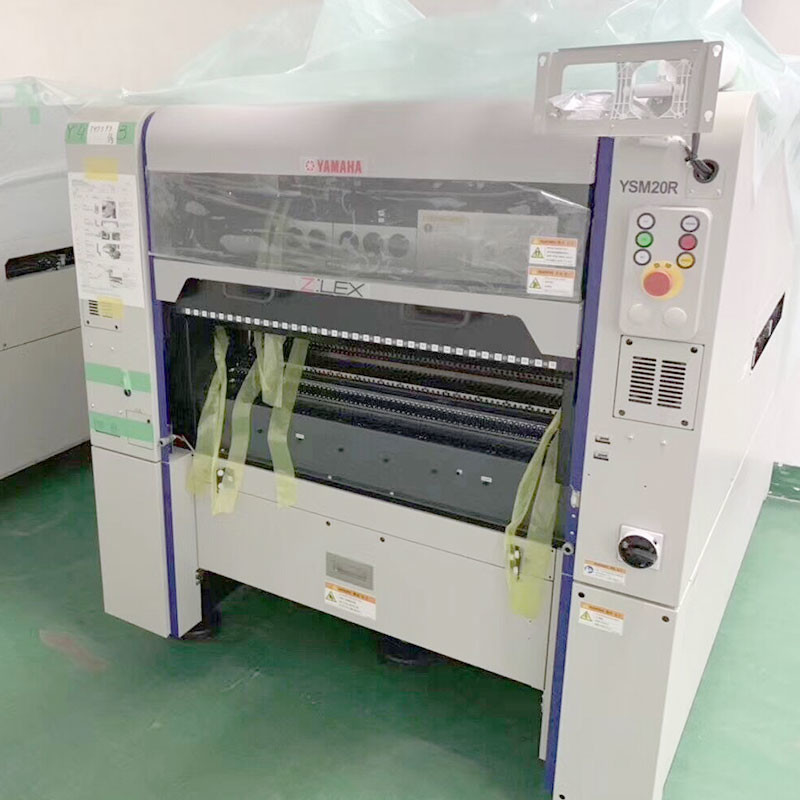

ysm20r यामाहा sMT पिक एंड प्लेस मशीन पीसीबी 0.45MPa 400v 3 फेज 1

पंख:


एक सिर समाधान - YAMAHA YSM20R का वन हेड सॉल्यूशन आपको अल्ट्रा-छोटे वाले (0201 मिमी) से लेकर बड़े (55 x 100 मिमी) जैसे चिप्स की एक विस्तृत श्रृंखला पर काम करने की अनुमति देता है।और चूंकि यह एक लचीले सिर के साथ आता है, YAMAHA YSM20R विषम, आकार के घटकों के साथ काम कर सकता है।

फास्ट माउंटिंग ऑपरेशन - यह माउंटिंग मशीन 95,000 चिप्स प्रति सेकेंड की रफ्तार से सुपर फास्ट है।यह गति समान स्तर के अन्य मॉडलों की तुलना में 5% तेज है।



वाइड स्कैन कैमरा - बेहतर वाइड स्कैन कैमरा तेजी से पता लगाने की क्षमता के कारण तेजी से बढ़ते को बढ़ावा देने में मदद करता है।उत्पादकता बढ़ाने के लिए साइड लाइट भी लगाई गई हैं।

बीम विविधताएं - एक्स अक्ष के लिए 2 प्रकार के बीम उपलब्ध हैं जिन्हें आप अपने उत्पादन और बढ़ते क्षमता में सुधार के लिए चुन सकते हैं।

कन्वेयर - दोहरी या एकाधिक कन्वेयर का समर्थन कर सकते हैं।



यामाहा माउंटर YSM10 एक बहु-कार्यात्मक सामान्य-उद्देश्य वाली मशीन है, जो छोटे घटकों 03015mm घटकों W55 * L100mm को माउंट कर सकती है, और प्रति घंटे घटकों की संख्या 46000 रखी जा सकती है।



पीसीबी का आकार जिसे माउंट किया जा सकता है वह 510 * 460 मिमी है।10 नोजल हेड हैं जिन्हें स्थापित किया जा सकता है।10 नोजल।



Yamaha प्लेसमेंट मशीन YSM20R एक हाई-स्पीड प्लेसमेंट मशीन है जो छोटे घटकों 03015mm घटकों W55*L100mm को माउंट कर सकती है, और प्रति घंटे माउंट किए जा सकने वाले घटकों की संख्या 90000 है।



पीसीबी का आकार जिसे माउंट किया जा सकता है वह 810 * 490 मिमी है।20 नोजल हेड हैं जिनमें 20 नोजल हो सकते हैं, SS8mm फीडर 140



यही कारण हैं कि सीएनएसएमटी ने सभी एसएमटी मशीनों और उपकरणों की आपूर्ति के मामले में उच्च संतुष्टि दर और उत्कृष्ट प्रतिष्ठा बनाए रखी है।



YAMAHA YSM20R कौन सा उत्पाद बना सकता है?


Yamaha YSM20 नियमित माउंट उत्पाद


1. एलईडी लाइट्स: एलईडी बल्ब लाइट्स, एलईडी स्पॉटलाइट्स, एलईडी कार लाइट्स, एलईडी सीलिंग लाइट्स आदि।



2. प्रकाश श्रेणी: एलईडी दीवार वॉशर लाइट बार, डिजिटल ट्यूब, बैरियर ट्यूब, एलईडी इंद्रधनुष प्रकाश, आदि।



3. स्क्रीन: एलईडी सतह माउंट डिस्प्ले, एलईडी मॉड्यूल, आदि।



4. हाई-पावर एलईडी लाइट्स: एलईडी टनल, स्ट्रीट लाइट, स्पॉटलाइट, कार लाइट, एलईडी डेस्क लैंप, 1W~3W प्लेन, गोलाकार सतह, बिमोडल एलईडी, आदि।



5. इलेक्ट्रॉनिक उत्पाद: कंप्यूटर मदरबोर्ड, एमपी3 मदरबोर्ड, बिजली आपूर्ति मदरबोर्ड, एलईडी लाइट बिजली आपूर्ति बोर्ड, एलईडी बिजली की आपूर्ति, एलईडी ड्राइवर, एलईडी मॉड्यूल, एलईडी डिस्प्ले आदि।



6. 810X490MM, ड्रोन और अन्य उच्च अंत प्रौद्योगिकी उत्पादों के आकार के भीतर एलईडी उत्पादों के लिए उपयुक्त



7, मोबाइल फोन, लेंस, कैमरा, सौर ऊर्जा, एयरोस्पेस,







यामाहा ऊर्जा खपत विशेषताओं



YSM श्रृंखला प्लेसमेंट मशीन नवीनतम तकनीक का उपयोग करती है, और पूरी मशीन की बिजली आपूर्ति 1.1 किलोवाट है।

उदाहरण के लिए, औद्योगिक बिजली की खपत 1 युआन/kWh है, और इसकी गणना 24 घंटे काम करके की जाती है, और 5 साल गणना की इकाई है।

प्लेसमेंट मशीन की बिजली आपूर्ति 1.1 किलोवाट 1.1×24×365×5 वर्ष×1=48180 युआन/आरएमबी है



हम क्या पेशकश करते हैं?

हमारे पास YAMAHA YSM20R जैसी मशीनों की एक सूची है जो शिपमेंट के लिए आसानी से उपलब्ध हैं।हमने अपने स्टोर में YAMAHA YSM20R दोनों का उपयोग किया है, और यदि आपको इस माउंटिंग मशीन के बारे में और सहायता की आवश्यकता है, तो कृपया हमें बताएं।



यामाहा YSM20R



YAMAHA YSM20R अपने वर्ग के लिए दुनिया की सबसे तेज माउंटिंग मशीन है और एक नए स्तर पर एक हेड सॉल्यूशन बनाती है।यह निश्चित रूप से YSM20 (5% से अधिक) की तुलना में तेज़ है और मशीन को रोकने की आवश्यकता के बिना लगातार काम कर सकता है।यह मॉड्यूलर हाई स्पीड माउंटिंग मशीन की मांग है जिसे दुनिया भर के कई एसएमटी कारखानों द्वारा पसंद किया जाता है।





अन्य कारणों से आपको YAMAHA YSM20R क्यों मिलना चाहिए

  • साइड व्यू फंक्शन के कारण यह बिना डाउनटाइम के लगातार काम करता है।
  • लंबे समय तक इस्तेमाल के बाद भी नोजल को हर समय साफ रखने के लिए यह एक ब्लो स्टेशन से लैस है।
  • इसमें तेजी से उत्पादन के लिए एक उच्च गति पहचान तंत्र है।


अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: मैं YSM20R के लिए ऑर्डर कैसे दूं?



उत्तर: यदि आप Yamaha YSM20R के लिए ऑर्डर देने के लिए तैयार हैं, तो कृपया हमें एक ईमेल भेजें ताकि हम आपको अन्य विवरणों के साथ एक ऑर्डर पुष्टिकरण भेज सकें जिन्हें आपको जानना आवश्यक है:

  • नियम और शर्तें
  • सामान भेजने का दाम
  • कुल लागत
  • गारंटी
  • कैसे भुगतान करें

एक बार हमें आपका जवाब और भुगतान मिल जाने के बाद, हम मशीन का अंतिम निरीक्षण करेंगे और आपको भेज देंगे।



प्रश्न: क्या होगा अगर मशीन मेरे पास पहुंचने के बाद ठीक से काम नहीं कर रही है।आप क्या करेंगे?



उत्तर: हम आपको विश्वास दिलाते हैं कि मशीन आप तक पहुंचने के बाद काम करेगी।यदि आपको इस तरह की कोई चिंता होगी, तो हमें वीडियो कॉल के माध्यम से आपके साथ काम करके, जरूरत पड़ने पर प्रतिस्थापन भागों को भेजकर, या यहां तक ​​कि निरीक्षण के लिए आपके स्थान पर जाकर आपकी मदद करने में बहुत खुशी होगी।



प्रश्न: क्या इसका उपयोग करना आसान है?



उत्तर: हाँ, इसका उपयोग करना बहुत आसान है।हम इसके लिए एक वीडियो ट्यूटोरियल के साथ एक अंग्रेजी मैनुअल प्रदान करेंगे।यदि आपको और सहायता की आवश्यकता है, तो आप हमसे संपर्क कर सकते हैं ताकि हम आपकी ऑनलाइन सहायता कर सकें।



प्रश्न: YAMAHA YSM20R किस उत्पाद के लिए उपयोग किया जा सकता है?



उत्तर: YAMAHA YSM20R का उपयोग सभी SMT उत्पादों के लिए किया जा सकता है, क्योंकि यह एक मल्टी-फंक्शन पिक एंड प्लेस मशीन है, यह 01005 से 100 मिमी घटकों तक माउंट कर सकता है, इसलिए चाहे आप एलईडी या उच्च परिशुद्धता वाले उत्पाद माउंट करें, YAMAHA YSM20R आपका सबसे अच्छा विकल्प होगा .
