Yamaha Yv100x SMT पिक प्लेस मशीन थ्री फेज 416V 4KVA 4 फ्लाइंग नोजल के साथ

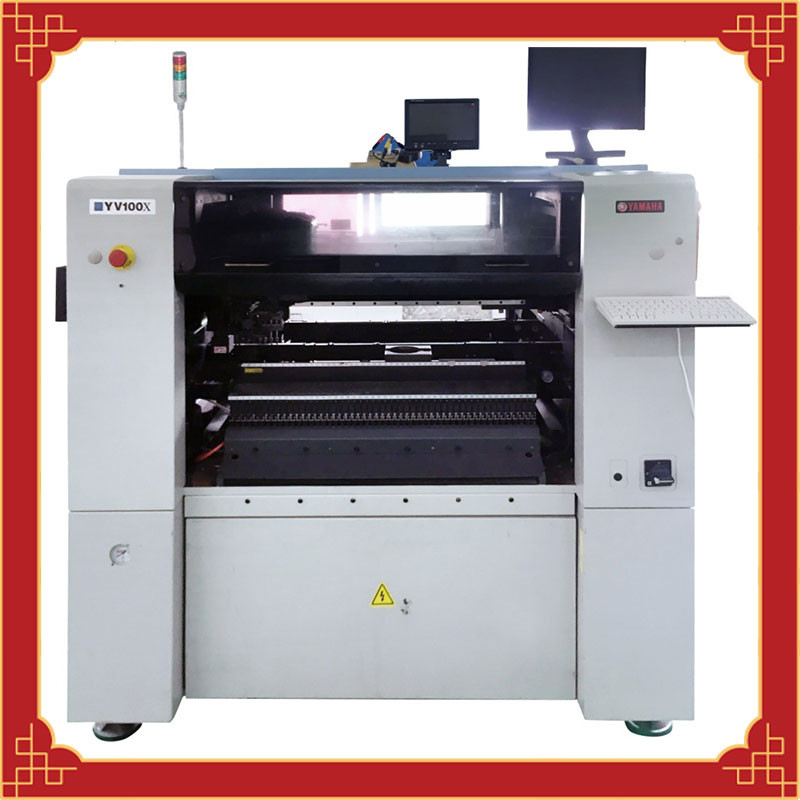

Yamaha YV100x पिक एंड प्लेस मशीन
विशिष्टता:
| सब्सट्रेट आकार एटीएस 20 (अंत अभिविन्यास) डब्ल्यू-एटी असेंबली: एल 460 * डब्ल्यू 250 (अधिकतम) / एल 50 * डब्ल्यू 50 (न्यूनतम) |
| सब्सट्रेट मोटाई 0.4-3.0 एसएमडी घटकों को 100 प्रकार (8 मिमी) रखा जा सकता है |
| बोर्ड स्थानांतरण दिशा दाएं-बाएं |
| बढ़ते सटीकता ± 0.1 मिमी / चिप ± 0.08 / क्यूएफपी |
| बढ़ते गति 0.20 सेकेंड/चिप 1.7 सेकेंड/क्यूएफपी (4 फ्लाइंग नोजल के साथ) |
| Yamaha YV100X मूल प्रकार के रिबन घटक: 100 प्रकार (MAX, 8MM टेप रूपांतरण) 0402--CHIP, MELF, SOT, PLCC, QFP, BGA, CSP और विशेष आकार के इलेक्ट्रोमैकेनिकल घटक, पिन रिक्ति 0.4mm |
| मूल पैलेट: 80 प्रकार (TMAX, YTF के लिए प्रयुक्त) |
| मूल आपूर्ति प्रपत्र 8-56 मिमी चौड़ा बैंड, रॉड, बल्क, फूस; |
| बढ़ते मूल 0603-32 मिमी मूल, लंबे प्लग-इन, सीएसपी, बीजीए, क्यूएफपी |
| बिजली की आपूर्ति तीन चरण AC220/208/230/240/380/400/416V ± 10%, 50/60HZ |
| पावर 4केवीए |
| 0.55MPA से ऊपर हवा का दबाव, 350MIN |
| आयाम L1650*W1408*H1850 |
| वजन 1570 किग्रा |

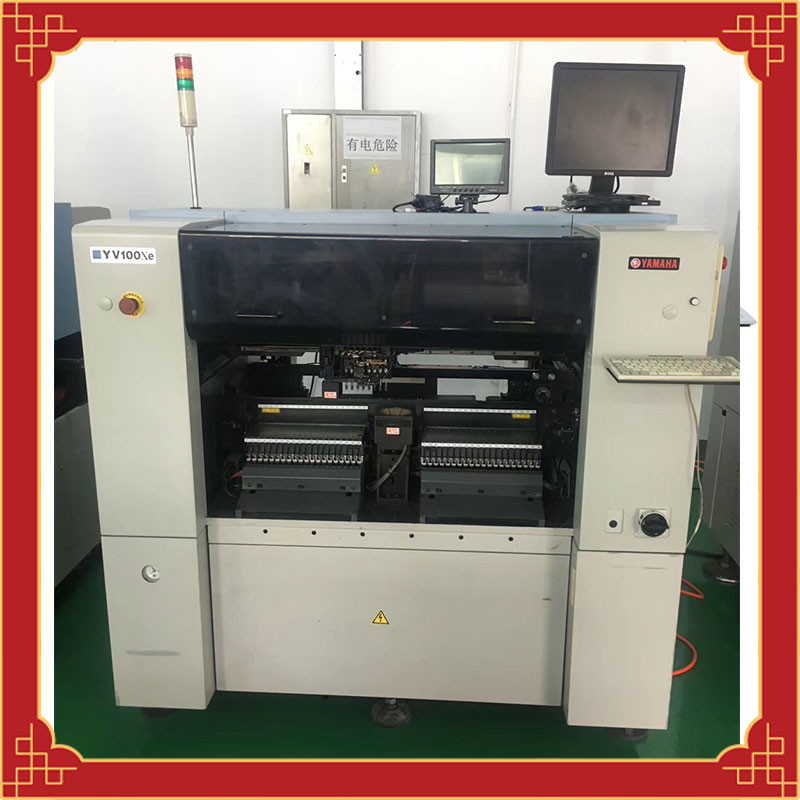

यामाहा YV100X / YV100XE पंख:
Yamaha YV100X/xe एक मध्यम गति वाली बहु-कार्यात्मक प्लेसमेंट मशीन है, जो छोटे घटकों के मध्यम गति प्लेसमेंट और विशेष आकार के घटकों के उच्च-सटीक प्लेसमेंट के लिए उपयुक्त है।
यह यामाहा की नवीनतम फुल-क्लोज्ड लूप तकनीक और डुअल-ड्राइव तकनीक को अपनाता है।सेकेंड-हैंड Yamaha YV100X प्लेसमेंट मशीन को 1999 से 2004 तक शिप किया गया था;YV100XE का सामान्य वर्ष है: 2004-2006, डॉस ऑपरेटिंग सिस्टम,
1 वर्किंग हेड, 8 नोजल,
2 उच्च-रिज़ॉल्यूशन मल्टी-विज़न डिजिटल कैमरे, यामाहा पेटेंट के साथ वैकल्पिक फ्लाइंग नोजल चेंजर हेड, 0201 (शाही) सूक्ष्म घटकों से लेकर 32 मिमी चिप चिप घटकों तक जिसमें IC.QFP.SOT.SOP.SOJ.PLCC.BGA शामिल है।
कनेक्टर्स और अन्य विषम घटकों को माउंट किया जा सकता है।यांत्रिक संरचना सरल है, फ्रेम एक समय में डाली जाती है, स्थायित्व और स्थिरता सुनिश्चित करती है, सर्किट नियंत्रण विभाग जटिल नहीं है, और रखरखाव सुविधाजनक है।मेनू अपेक्षाकृत संक्षिप्त है, ऑपरेशन सरल है, और इसे 1.2-मीटर लंबे एलईडी लाइट बोर्ड के साथ आसानी से फिर से लगाया जा सकता है।सैद्धांतिक 18,000 अंक प्रति घंटे।
वास्तविक उत्पादन गति लगभग 9,000 अंक प्रति घंटा है, जो छोटे और मध्यम बैच के उत्पादन और उच्च गति वाली प्लेसमेंट मशीनों के साथ उपयोग के लिए उपयुक्त है।
सामान्य प्रश्न:
यामाहा YV100x के बारे में सब कुछ समझने, इसकी उपयोग आवश्यकताओं और सही पिक एंड प्लेस मशीन खरीदने के लिए यहां एक संपूर्ण गाइड है।
चूंकि पिक एंड प्लेस मशीन उच्च गुणवत्ता वाले पीसीबी के निर्माण में उपयोग की जाने वाली सबसे महत्वपूर्ण एसएमटी लाइन उत्पादन मशीन है, इसलिए आपको अपने पीसीबी निर्माण व्यवसाय / कारखाने के लिए सही खरीदारी करनी चाहिए।
तो इससे पहले कि आप अपनी खरीदारी करें, बेहतर होगा कि आप Yamaha YV100x के बारे में सब कुछ विस्तार से समझ लें।
पिक एंड प्लेस मशीन एक कुशल पीसीबी निर्माण मशीन है जिसका उपयोग सतह पर लगे उपकरणों को मुद्रित सर्किट बोर्डों पर रखने के लिए किया जाता है।
पिक एंड प्लेस मशीन पीसीबी निर्माण में उपयोग की जाने वाली एक बहुत ही महत्वपूर्ण और आवश्यक मशीन है।
यह मुख्य रूप से आधुनिक पीसीबी बाजार की मांगों के अनुसार दोषों को सीमित करने और पीसीबी बनाने में मदद करता है।
जहां कई ब्रांड पिक एंड प्लेस मशीन का निर्माण करते हैं, वहीं यामाहा पिक एंड प्लेस मशीन बाजार में अत्यधिक लोकप्रिय हैं।
इस कारण से, YAMAHA पिक एंड प्लेस मशीनें वैश्विक पीसीबी निर्माण और इलेक्ट्रॉनिक्स कारखाने में सबसे अधिक उपयोग की जाती हैं।
इसके अलावा, यामाहा पिक एंड प्लेस मशीन आसान संचालन सुविधाओं के साथ आती है, इसलिए कोई भी उन्हें पीसीबी निर्माण के लिए संचालित कर सकता है।
चूंकि यामाहा पिक एंड प्लेस मशीनें अत्यधिक विश्वसनीय हैं, और स्वचालित पिक एंड प्लेस मशीनें बाजार में हैं, वे सुरक्षित और उच्च गुणवत्ता वाले पीसीबी निर्माण के लिए अत्यधिक कुशल हैं।
यहाँ, Yamaha YV100x मुख्य रूप से निर्माण उद्योगों के लिए आधुनिक समय की पिक एंड प्लेस मशीन के रूप में कार्य करती है।
जो चीज इस पिक एंड प्लेस मशीन को दूसरों से अलग बनाती है, वह है मॉड-स्पीड मल्टीफ़ंक्शन प्लेसमेंट मशीन के रूप में इसकी कार्यप्रणाली।
Yamaha YV100x में Yamaha की लेटेस्ट क्लोज्ड-लूप टेक्नोलॉजी और ड्राइव टेक्नोलॉजी भी शामिल हो सकती है।
इस तकनीक के साथ, Yamaha YV100x उच्च परिशुद्धता माउंटिंग के लिए छोटे आकार और आकार के घटकों को संभाल सकता है।
जबकि Yamaha YV100x उच्च गुणवत्ता वाले PCB निर्माण के लिए अत्यधिक विश्वसनीय और आधुनिक पिक एंड प्लेस मशीन है।
हालांकि, Yamaha YV100x की संरचना, प्रदर्शन और समग्र विशेषताएं इसे समान SMT लाइन उत्पादन मशीनों से अलग मशीन बनाती हैं।
Yamaha YV100x के कुछ ऐसे विवरण में शामिल हैं:
Yamaha YV100x एक अत्यधिक विश्वसनीय और कुशल पिक एंड प्लेस मशीन है।
इस मशीन की उपयोग दक्षता और पीसीबी निर्माण गुणवत्ता में जो चीज जुड़ती है, वह है इसकी यांत्रिक और परिचालन संरचना।
इस संरचना में शामिल हैं:
यांत्रिक संरचना:
Yamaha YV100x की यांत्रिक संरचना में एक साधारण कास्टिंग फ्रेम होता है।
यह कास्टिंग फ्रेम पीसीबी निर्माण और मशीन के उपयोग में स्थायित्व और स्थिरता प्रदान करता है।
इसके अलावा, Yamaha YV100x का सर्किट कंट्रोल डिपार्टमेंट स्ट्रक्चर भी काफी सॉर्ट किया गया है।
इसलिए, Yamaha YV100x की समग्र संरचना उपयोग और रखरखाव में आसानी सुनिश्चित करती है।
परिचालन संरचना:
जब संचालन की बात आती है, तो Yamaha YV100x भी इस मामले में बहुत क्रमबद्ध और कुशल है।
इस मशीन की संचालन संरचना एक साधारण मेनू के साथ आती है।
यह मेनू संचालित करना आसान है।
इसके अतिरिक्त, यह उपयोगकर्ता को आवश्यकता के अनुसार एलईडी लाइट बोर्ड के लिए स्टिकर की लंबाई (1.2 मीटर तक लंबी) को आसानी से संशोधित करने की अनुमति देता है।
Yamaha YV100x पिक एंड प्लेस मशीन एक कुशल निर्माण गति के साथ एक मध्यम गति वाली PCB निर्माण मशीन है।
सीधे शब्दों में कहें तो Yamaha YV100x की उत्पादन गति 9000 अंक प्रति घंटे तक है।
इस गति के साथ, यामाहा YV100x पीसीबी निर्माण के लिए एक अत्यधिक विश्वसनीय और कुशल पिक एंड प्लेस मशीन के रूप में कार्य करता है, मुख्य रूप से छोटे और मध्यम बैच के उत्पादन के लिए।
यह हाई-स्पीड प्लेसमेंट जरूरतों के लिए एक विश्वसनीय मशीन भी है।
चूंकि Yamaha YV100x में उपयोग में आसान मेनू और संरचना है, इसलिए यह पेशेवर और गैर-पेशेवर उपयोगकर्ताओं के लिए एक अत्यधिक उपयुक्त पिक एंड प्लेस मशीन है।
अगर आप नौसिखिए हैं, तो Yamaha YV100x के सेटअप और उपयोग को समझने में कुछ मिनट लगेंगे।
इसलिए, यह मशीन छोटे पैमाने के पीसीबी निर्माण कारखानों / व्यवसायों के लिए सही विकल्प के रूप में कार्य करती है।
जबकि यामाहा YV100x पिक-एंड-प्लेस मशीन आपूर्तिकर्ता बहुत हैं, सबसे अच्छा आपूर्तिकर्ता चुनना बेहतर है।
आप सुविधाओं/सेवाओं की तलाश में सर्वश्रेष्ठ आपूर्तिकर्ता का सही निर्णय ले सकते हैं जैसे:
जबकि हर पिक एंड प्लेस मशीन आपूर्तिकर्ता इन सेवाओं की पेशकश नहीं करता है, जिनके माध्यम से आप उन तक पहुंच सकते हैं सीएनएसएमटीलाइन.
चूंकि ये आपूर्तिकर्ता सर्वोत्तम गुणवत्ता वाली Yamaha YV100x पिक एंड प्लेस मशीन और अन्य पिक एंड प्लेस मशीन किस्में प्रदान करते हैं, वे अत्यधिक विश्वसनीय SMT लाइन उत्पादन मशीन आपूर्तिकर्ता हो सकते हैं।
Yamaha YV100x पिक एंड प्लेस मशीन के बारे में इन सभी सवालों के जवाब ऊपर दिए गए हैं।
यदि आपके पास Yamaha YV100x के बारे में कोई अन्य प्रश्न हैं, तो बेझिझक हमसे संपर्क करें।
