घरेलू उपकरणों के लिए सैमसंग हनवा एसएमडी असेंबली लाइन 0.65MPa कन्वेयर बेल्ट

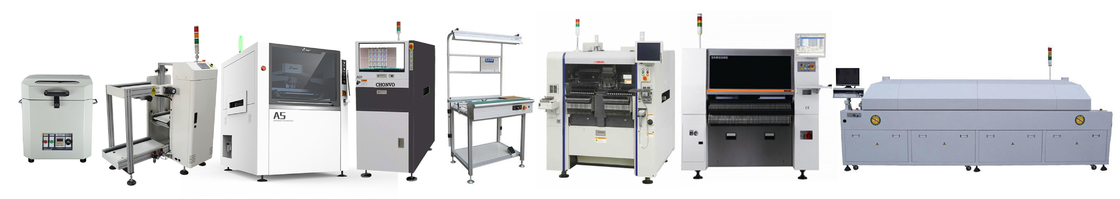

सैमसंग / हनवा श्रीमती असेंबली लाइन
सैमसंग / हनवा एसएमटी असेंबली लाइन सबसे लोकप्रिय एसएमटी मशीनों में से एक है, सीपीएच 40000 से 200000 तक आपके अनुरोध और आपके बजट पर निर्भर करता है।
CNSMT आपको चीन में Samsung/HANWHA smt असेंबली लाइन मशीनों के सभी स्तरों को प्रतिस्पर्धी मूल्य और आपके लिए अच्छी सेवा प्रदान करता है।
सैमसंग / हनवा मशीन विनिर्देशों को चुनें और रखें:
हनवा प्लेसमेंट मशीन हनवा प्लेसमेंट मशीन SM471plus/SM481plus/SM482plus/DECAN प्लेसमेंट मशीन इसके लिए उपयुक्त है:
1. घरेलू उपकरण उद्योग: एयर कंडीशनर, रेफ्रिजरेटर, वाशिंग मशीन, वॉटर हीटर, इंडक्शन कुकर, आदि;
2. ऑटोमोबाइल उद्योग: ऑटोमोबाइल उपकरण, ऑटोमोबाइल बिजली की आपूर्ति, ऑटोमोबाइल ऑडियो, ऑटोमोबाइल प्रकाश स्रोत, आदि;
3. एलईडी उद्योग: एलईडी लैंप, इनडोर प्रकाश उपकरण, बाहरी प्रकाश उपकरण, औद्योगिक प्रकाश व्यवस्था, आदि;
4. उपभोक्ता इलेक्ट्रॉनिक्स: मोबाइल फोन, नोटबुक, पीसी, मोबाइल बिजली की आपूर्ति, बैटरी सुरक्षा बोर्ड, स्मार्ट पहनने योग्य उपकरण, स्मार्ट होम, आदि;
5. अन्य सभी इलेक्ट्रॉनिक श्रेणियां;
हनवा मुठभेड़ हनवा मुठभेड़ एसएम481प्लस
पोजिशनिंग: फ्लाइंग कैमरा + फिक्स्ड कैमरा (वैकल्पिक)
बढ़ते अक्ष संख्या: 10 अक्ष X1 ब्रैकट
बढ़ते गति: 40,000 सीपीएच (सर्वोत्तम स्थिति)
संगत घटक:
01005 ~ 42 मिमी (एच 15 मिमी)
पीसीबी आकार (मिमी):
460 (एल) x 400 (डब्ल्यू) 510 (एल) x 460 (डब्ल्यू) (विकल्प)
610 (एल) x 510 (डब्ल्यू) (विकल्प) 740 (एल) x 460 (डब्ल्यू) (विकल्प)
पीसीबी मोटाई: 0.38-4.2 मिमी
फीडरों की संख्या (8 मिमी मानक): 120ea / 112ea
ऊर्जा की खपत:
बिजली की आपूर्ति AC200/208/220/240/380/415V (50/60HZ, 3Phase)
अधिकतम 4.7kva
हवा की खपत 0.5-0.7MPa (5-7kgf/cm2) 160N/मिनट
आयाम: 1,650 (एल) x 1,680 (डी) x 1,530 (एच)
वजन: लगभग 1655 किग्रा
उच्च गति श्रीमती स्टैंसिल प्रिंटर:
सीएनएसएमटी-एएसई मॉडल
|
स्वचालित मिलाप पेस्ट प्रिंटर मशीन विनिर्देश: |
|
मॉडल एसे |
|
स्क्रीन फ्रेम्स न्यूनतम आकार 370X370mm |
|
अधिकतम आकार 737X737mm |
|
मोटाई 25 ~ 40 मिमी |
|
पीसीबी न्यूनतम आकार 50X50mm |
|
पीसीबी अधिकतम आकार 400X340mm |
|
पीसीबी मोटाई 0.4 ~ 6 मिमी |
|
पीसीबी वारपेज वारपेज 1% |
|
परिवहन ऊंचाई 900 ± 40 मिमी |
|
परिवहन दिशा बाएँ-दाएँ;दाएं बाएं;बांया छोड़ा;ठीक ठीक |
|
बाएँ दांए;दाएं बाएं;बांया छोड़ा;ठीक ठीक |
|
परिवहन गति अधिकतम 1500 मिमी / एस प्रोग्राम करने योग्य |
|
बोर्ड स्थान |
|
पीसीबी पोजिशनिंग सपोर्ट सिस्टम सपोर्ट मेथड मैग्नेटिक पिन / अप-डाउन टेबल एडजस्टेड / सपोर्टब्लॉक |
|
हाथ से चुंबकीय *सुई/समायोज्य *लिफ्ट मंच/समोच्च ब्लॉक |
|
क्लैंपिंग सिस्टम साइड क्लैम्पिंग, वैक्यूम नोजल, साइड क्लैम्पिंग, वैक्यूम नोजल |
|
प्रिंट हेड दो स्वतंत्र मोटराइज्ड प्रिंटहेड्स |
|
प्रिंट हेड को चलाने के लिए दो स्वतंत्र प्रत्यक्ष-युग्मित मोटर्स |
|
स्क्वीजी स्पीड 6~200mm/sec |
|
निचोड़ दबाव 0 ~ 15 किलो मोटर नियंत्रण |
|
स्क्वीजी एंगल 60°/55°/45° |
|
स्क्वीजी टाइप स्क्वीजी टाइप स्टेनलेस स्टील (स्टैंडर्ड), प्लास्टिक स्क्वीजी |
|
स्टैंसिल पृथक्करण गति 0.1 ~ 20 मिमी / सेकंड प्रोग्राम करने योग्य |
|
सफाई प्रणाली सूखी, गीली, वैक्यूम (प्रोग्राम करने योग्य) सूखी, गीली, वैक्यूम |
|
टेबल समायोजन रेंज एक्स: ± 10 मिमी;वाई: ± 10 मिमी;: ±2° |
|
तालिका समायोजन नियंत्रण |
|
रैखिक मोटर का तालिका समायोजन नियंत्रण |
|
मशीन पैरामीटर मशीन |
|
स्थिति सटीकता दोहराएं ± 0.01 मिमी |
|
मुद्रण सटीकता ± 0.025 मिमी |
|
साइकिल समय <7s (मुद्रण और सफाई को छोड़कर) |
|
उत्पाद परिवर्तन समय <5मिनट |
|
हवा की आवश्यकता 4.5 ~ 6 किग्रा / सेमी 2 |
|
पावर इनपुट एसी: 220 ± 10%, 50/60 हर्ट्ज 1Φ 3 किलोवाट |
|
नियंत्रण विधि पीसी नियंत्रण |
|
मशीन आयाम 1220 (एल) एक्स 1355 (डब्ल्यू) एक्स 1500 (एच) मिमी |
|
मशीन वजन लगभग: 1000 किलो |
उच्च गुणवत्ता वाले चीन ब्रांड CNSMT रीफ्लो ओवन- TSM800
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
