हनवा सैमसंग एसएम482 प्लस एसएमटी एसएमडी प्रोडक्शन लाइन एंटी स्टेटिक
सैमसंग/हनवा एसएम482/प्लस एसएमटी असेंबली लाइन
Samsung/Hanwha SM482/PLUS SMT असेंबली लाइन एक हाई स्पीड smt प्रोडक्शन लाइन है, हम दोनों आपके नए और इस्तेमाल किए गए SMT Samsung sm482 पिक एंड प्लेस मशीन असेंबली लाइन प्रदान करते हैं।
दोनों नई और प्रयुक्त मशीनें अच्छी तरह से काम करती हैं, और सोल्डर पेस्ट प्रिंटर स्वचालित प्रिंटर है, चीन ब्रांड पूर्ण स्वचालित स्टैंसिल प्रिंटर, हमारे पास आपके लिए डीईके एमपीएम फोरघ ब्रांड प्रिंटर भी है, रिफ्लो ओवन हमारा अपना नया ब्रांड है, इसके लिए हेलर और अन्य ब्रांड भी हैं आप चुनते हैं।
श्रीमती उत्पादन लाइन कार्यशाला योजना समाधान विश्लेषण
कार्यशाला की आवश्यकताओं को निम्नलिखित आवश्यकताओं को पूरा करने के लिए माना जाता है:
ए, जमीन पर विरोधी स्थैतिक आवश्यकताएं, (एपॉक्सी फर्श अभी भी पीवीसी है, जानकारी को स्वयं जांचें, पीवीसी अधिक सुंदर और टिकाऊ है);
बी।उपकरण की आवश्यकताओं के अनुसार ग्राउंड लोड-असर आवश्यकताओं पर विचार करें (मुख्य रूप से सोल्डर पेस्ट प्रिंटिंग उपकरण, उपकरण निर्माताओं और संयंत्र योजनाकारों से पूछें);
सी।एसएमटी कार्यशाला में तापमान और आर्द्रता नियंत्रण की आवश्यकताओं से संतुष्ट होकर, ठंडी हवा की लागत को कम करने के लिए छत को तदनुसार इलाज किया जा सकता है।(आम तौर पर 3.0 मीटर, ध्यान दें कि गोदाम मांग में है या नहीं);
डी।बिजली/गैस उपकरण की मांग (वायु/नाइट्रोजन), अपशिष्ट गैस उपचार, आदि और पाइपलाइन कच्चे माल/दिशा।आरक्षित स्थान, आदि। उपकरण वेंटिलेशन आवश्यकताएं;
इ।प्रकाश की आवश्यकताओं को पूरा करने के लिए, क्या ऊर्जा-बचत लैंप का उपयोग करना है, जैसे कि T8 के बजाय T5।कम से कम 300LUX;
एफ।अग्निशमन आवश्यकताओं, डिब्बे होने चाहिए, अग्निशमन पर विचार करें।
2. नियोजित श्रीमती उत्पादन लाइन उपकरण

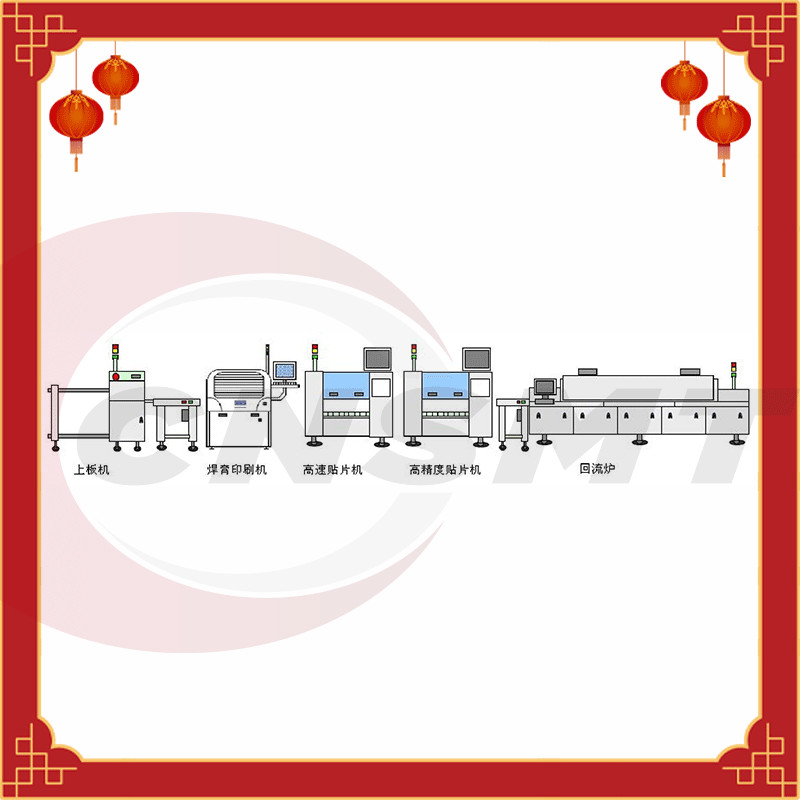

योजना दो समान एसएमटी उत्पादन लाइनों को स्थापित करने की है, पूरक: सोल्डर पेस्ट प्रिंटर / प्लेसमेंट मशीन / रिफ्लो ओवन।
उत्पादन लाइन में उपकरण की अधिकतम चौड़ाई 2.0 मीटर है, और सभी उपकरणों की कुल लंबाई 17 मीटर है।बाद की योजना पर विचार करें और एक उत्पादन लाइन जोड़ें (लाइन बॉडी उपकरण समान है)।
ए।श्रीमती उपकरण को अपराइट से बचना चाहिए और उनसे एक निश्चित अंतराल बनाए रखना चाहिए।सामग्री के साथ लोड होने के बाद उपकरण कम से कम एक फीडर कार से गुजरने के लिए अंतराल है;
बी।एसएमटी उपकरण के बाहरी फ्रेम को जेब्रा क्रॉसिंग द्वारा अलग किया जाना चाहिए।जेब्रा क्रॉसिंग और उपकरण के बीच की दूरी यह है कि उपकरण सामग्री के साथ लोड होने के बाद उपकरण 50 सेमी से अधिक का विस्तार करेगा;
सी।दो उत्पादन लाइनों के बीच सबसे अच्छी दूरी बाहरी फ्रेम के बीच 1.2 मीटर या उससे अधिक है;
डी।आम तौर पर लाइन के अंत में एक निरीक्षण और मरम्मत क्षेत्र की योजना बनाई जाती है, और गुणवत्ता निरीक्षक लाइन के अंत में यादृच्छिक निरीक्षण कर सकते हैं।
उपरोक्त विचारों के आधार पर, प्रत्येक उत्पादन लाइन की लंबाई कम से कम 17 मीटर होनी चाहिए (लाइन हेड एसील और लाइन एंड कानबन क्षेत्र की स्थिति की परवाह किए बिना), और चौड़ाई 3 मीटर से अधिक होनी चाहिए (प्लेसमेंट मशीन है दो तरफा सामग्री)।
सैमसंग/हनवा एसएम482 प्लसमशीन विनिर्देशों को चुनें और रखें:
हनवा मुंडेर एसएम482 प्लस
पीसीबी आकार: 460 (एल) x 400 (डब्ल्यू)
सबसे छोटा तत्व: 01005 ~ 55 मिमी (एच 15 मिमी)
फ़िदा स्टेशन: 120ईए/112ईए
बढ़ते गति: 30,000 सीपीएच
उत्पाद अवलोकन: हनवा प्लेसमेंट मशीन SM482 प्लस, पीसीबी आकार: 460 (एल) x 400 (डब्ल्यू), सबसे छोटा घटक: 01005 ~ 55 मिमी (एच 15 मिमी), फीडर स्टेशन: 120ea / 112ea, प्लेसमेंट गति: 30,000 CPH, वजन: 1600KG।
उच्च गति श्रीमती स्टैंसिल प्रिंटर:
सीएनएसएमटी-ए5 मॉडल
मानवकृत डिजाइन
विस्तृत आवेदन रेंज और मजबूत बहुमुखी प्रतिभा
●अद्वितीय स्प्रे प्रकार स्वचालित सफाई प्रणाली
ऊर्जा-बचत पोंछते और कागज संरचना की बचत
●अद्वितीय छवि प्रसंस्करण प्रणाली
बुद्धिमान मुद्रण उत्पादन मोड
प्रिंटिंग रेंज: 400*340mm/510*340mm
● अंतरराष्ट्रीय सार्वभौमिक यूवीडब्ल्यू थ्री-एक्सिस लिंकेज प्लेटफॉर्म को अपनाएं
●मशीन का आकार: 1220X1355X1500mm
● मशीन विकल्प: डायनेमिक टिनिंग फंक्शनस्वचालित स्टैंसिल होल ब्लॉकिंग डिटेक्शन फंक्शनऑटोमैटिक ग्लू डिस्पेंसिंग फंक्शन्सक्यूजी प्रेशर फीडबैक फंक्शनऑटो MSE/SPI ऑनलाइन फंक्शनऑटोमैटिक टेम्परेचर और ह्यूमिडिटी फंक्शन
उच्च गुणवत्ता वाले चीन ब्रांड CNSMT रीफ्लो ओवन- TSM800
| नमूना | टीएसएम-0802/डीएस-800 | टीएसएम-1003/डीएस-1000 | टीएसएम-1204/डीएस-1200 | टीएसएम-0802डी/डीएस-800डी | टीएसएम-1003डी/डीएस-1000डी | टीएसएम-1204डी/डीएस-1200डी |
| टीएसएम-0802-एन | टीएसएम-1003-एन | टीएसएम-1204-एन | टीएसएम-0802डी-एन | टीएसएम-1003डी-एन | टीएसएम-1204डी-एन | |
| टीएसएम-0802-एक्स | टीएसएम-1003-एक्स | टीएसएम-1204-एक्स | टीएसएम-0802डी-एक्स | टीएसएम-1003डी-एक्स | टीएसएम-1204डी-एक्स | |
| टीएसएम-0802-एनएक्स | टीएसएम-1003-एनएक्स | टीएसएम-1204-एनएक्स | टीएसएम-0802डी-एनएक्स | टीएसएम-1003डी-एनएक्स | टीएसएम-1204डी-एनएक्स | |
| मशीन विनिर्देश | ||||||
| आकार: एल * डब्ल्यू * एच | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| वजन (किग्रा) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| तापमान क्षेत्र | शीर्ष 8.नीचे 8/लंबाई3070 | शीर्ष 10.नीचे 10/लंबाई3890 | शीर्ष 12.नीचे 12/लंबाई 4650 | शीर्ष 8.नीचे 8/ लंबाई 3070 | शीर्ष 10. नीचे 10/लंबाई 3890 | शीर्ष 12.नीचे 12/लंबाई4650 |
| ठंडे क्षेत्रों की संख्या | टीबीपी2.नीचे 0/ | Top3.नीचेO/ | Top4.नीचेO/ | Top2.नीचेO/ | शीर्ष 3।नीचे।/ | टॉप4.बॉटमओ/टॉप4.बॉटम4 |
| टॉप 2.नीचे 2 | शीर्ष 3।नीचे | Top4.नीचे4 | शीर्ष 2.नीचे 2 | 1bp3.नीचे | ||
| ताप क्षेत्र सुधार प्लेट संरचना | मोटी एल्यूमीनियम प्लेट | |||||
| शीतलन विधि | ग्रीनहाउस एयर कूलिंग / कोल्ड वाटरकूलिंग | |||||
| नियंत्रण प्रणाली | ||||||
| पावर आवश्यकता | 30 380 वी 50 हर्ट्ज | |||||
| कुल शक्ति | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW / 67KW | 80KW/83KW | 93KW/97KW |
| स्टार्टअप, सामान्य संचालन शक्ति | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| ताप समय | लगभग 25 मिनट | |||||
| तापमान सटीकता | ±1°C | |||||
| तापमान नियंत्रण विधि | पीआईडी क्लोज-लूप कंट्रोल + एसएसआर ड्राइव | |||||
| पीसीबी पार्श्व तापमान अंतर | ±1.5 डिग्री सेल्सियस | |||||
| प्रक्रिया पैरामीटर भंडारण | विभिन्न प्रक्रिया पैरामीटर सेटिंग्स को बचाने के लिए स्वचालित रूप से विभिन्न संचालन और अलार्म रिकॉर्ड + मैन्युअल ऑपरेशन को सहेजें | |||||
| असामान्य अलार्म | मानक तापमान विचलन, गति विचलन और एयर कंडीशनिंग दोष, मुख्य बिजली की विफलता की ध्वनि और प्रकाश अलार्म | |||||
| ऑफ बोर्ड अलार्म | मानक ऑफ-बोर्ड अलार्म फ़ंक्शन | |||||
| परिवहन प्रणाली | ||||||
| रेल संरचना | कुल मिलाकर दो चरण | |||||
| श्रृंखला संरचना | रिब और पिन निकल-प्लेटेड मैंगनीज स्टील चेन के साथ 35B सिंगल बकल | |||||
| अधिकतम प्लेट चौड़ाई | 400 मिमी (वैकल्पिक 610 मिमी) | 2-280 मिमी (वैकल्पिक 2-300 मिमी) | ||||
| रेल चौड़ाई समायोजन सीमा | 50-400 मिमी (वैकल्पिक 50-610 मिमी) | 50-280 मिमी (वैकल्पिक 50-300 मिमी) | ||||
| परिवहन दिशा | एलटीओ आर वैकल्पिक आर से एल) | |||||
| रेल फिक्स्ड फॉर्म | फ्रंट फिक्स्ड, वैकल्पिक रियर फिक्स्ड | नंबर 1 रेल और नंबर 4 रेल तय हैं, वैकल्पिक अन्य दो रेल तय की जा सकती हैं। | ||||
| परिवहन की गति | 400 2000mm/मिनट | |||||
| परिवहन प्लेट ऊंचाई | 900 ± 15 मिमी | |||||
| स्वचालित स्नेहन प्रणाली | मानक स्नेहक स्वचालित भरने और मैनुअल भरने का कार्य | |||||
| नाइट्रोजन प्रणाली | ||||||
| नाइट्रोजन की खपत | 20-25m3/घंटा@300-1000ppm | 25-30m3/hr@300-10OOppm | ||||
कंपनी की जानकारी
सीएनएसएमटी चीन में 10 से अधिक वर्षों के अनुभव के साथ एसएमटी मशीनों और समाधान के लिए अग्रणी निर्माता और आपूर्तिकर्ता है।और हम श्रीमती व्यापारियों के लिए OEM और ODM भी कर सकते हैं, हमारे पास श्रीमती क्षेत्र में बहुत सारे स्रोत हैं, यहां तक कि आपको उपयोग किए गए या नए एसएमटी उपकरणों या अन्य भागों की आवश्यकता है, हम आपको सर्वोत्तम गुणवत्ता और प्रतिस्पर्धी लागत मशीन प्राप्त करने में मदद कर सकते हैं।
हम आपके लिए क्या कर सकते हैं:
हमारे पास एसएमटी उपकरण और उपकरण बनाने का अपना कारखाना है
हमारे पास उत्पादन मशीनों के लिए एक पेशेवर तकनीकी इंजीनियर टीम है
※ हम आपकी आवश्यकताओं के अनुसार आपके लिए विभिन्न प्रकार की श्रीमती मशीनों को अनुकूलित कर सकते हैं
मैं हम पूरी दुनिया में इस्तेमाल किए गए और नए एसएमटी उपकरण खरीदते और बेचते हैं
※ हम आपको एसएमटी पूर्ण लाइन मशीन प्रदान करते हैं और दुनिया भर में निर्यात करते हैं
※ आपके लिए सबसे विश्वसनीय चीनी भागीदार बनना।
सामान्य प्रश्न:
1. क्या आप कारखाने हैं?
हाँ, हम कारखाने आपूर्तिकर्ता हैं जो 14 वर्षों के लिए आर्द्रता नियंत्रण पर ध्यान केंद्रित करते हैं।
2. क्या आप कैटलॉग को ईमेल कर सकते हैं?
हाँ, हम आपको संपूर्ण कैटलॉग के साथ ईमेल द्वारा भेज सकते हैं।
3. ऑनलाइन ऑर्डर कैसे करें?
उत्पाद की पुष्टि करें (मात्रा, मूल्य, भुगतान, शिपिंग आदि) --- ईमेल की प्रतीक्षा कर रहा है --- आदेश की पुष्टि करें --- प्रारंभिक भुगतान करें --- उत्पादन खत्म करें --- शेष भुगतान करें --- शिपिंग
*व्यापार आश्वासन के बारे में जानने के लिए क्लिक करें
4. भुगतान के तरीके के बारे में क्या?
30% जमा, डिलीवरी से पहले भुगतान की गई शेष राशि -- राशि > USD5,000
100% जमा -- राशि < USD5,000
5. शिपिंग तरीका और समय क्या है?
हम सुझाव देते हैं कि सबसे सस्ती दर प्राप्त करने के लिए समुद्र के द्वारा जहाज करें, यात्रा की तारीख लगभग 30 ~ 40 दिन, यूरोप के लिए 25 ~ 30 दिन, एशिया और ऑस्ट्रिलिया के लिए 7 ~ 15 दिन।सटीक समय जानने के लिए यहां क्लिक करें।
6. वारंटी आइटम क्या है?
वारंटी समय सामान्य रूप से 12 महीने है, यदि आप वारंटी समय को 24 महीने तक बढ़ाना चाहते हैं, तो मूल्य आपके ऑर्डर का 10% अधिक होगा।
7. क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
हाँ ज़रूर, अधिक लाभ पाने के लिए हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
8. अपने कारखाने से कैसे संपर्क करें?
नीचे दिए गए फॉर्म में पूछताछ भेजें या अपना रास्ता चुनने के लिए मेल या कॉल करें।यहां क्लिक करें
9. क्या आप उत्पाद को अनुकूलित कर सकते हैं?
हाँ, हम ग्राहकों की आवश्यकताओं के अनुसार किसी भी उत्पाद को अनुकूलित कर सकते हैं।
10. आप कौन सी भुगतान शर्तें कर रहे हैं?
पेपैल, वेस्ट यूनियन, टी / टी, (अग्रिम में 100% भुगतान।)
11. कौन सा शिपमेंट उपलब्ध है?
समुद्र के द्वारा, हवा से, एक्सप्रेस द्वारा या अपनी आवश्यकता के रूप में।
12. आपको किस देश में निर्यात किया गया है?
हमें मलेशिया, वियतनाम, थाईलैंड, संयुक्त राज्य अमेरिका, फ्रांस, स्पेन, मैक्सिको, दुबई, जापान, कोरिया, जर्मनी, पोरलैंड आदि जैसे कई देशों में निर्यात किया गया है।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
