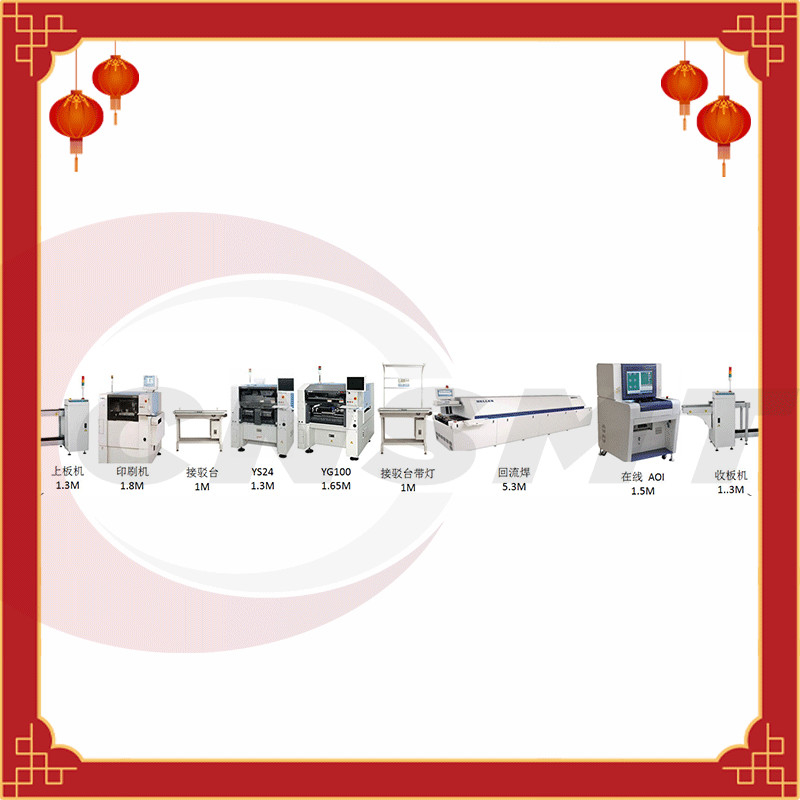

सैमसंग एसएम481 प्लस एसएमटी प्रोडक्शन लाइन लेफ्ट टू राइट पिक एंड प्लेस मशीन
सैमसंग SM481/PLUS श्रीमती असेंबली लाइन
सीएनएसएमटी आपको अपने एसएमटी पीसीबी उत्पादन के लिए एसएमटी असेंबली लाइन के सभी मॉडल प्रदान करता है, विशेष रूप से सैमसंग एसएम481 और एसएम481 प्लस असेंबली एसएमटी मशीन एक अच्छी और स्थिर पिक एंड प्लेस मशीन है, यदि आप अपनी नई एसएमटी लाइन स्थापित करने या नई मशीनों को बदलने के लिए तैयार हैं। ,सैमसंग SM481 आपका सबसे अच्छा विकल्प होगा।
सैमसंग श्रीमती फुल प्रोडक्शन लाइन में, पिक एंड प्लेस मशीन सबसे महत्वपूर्ण उपकरण है, यह आपके उत्पाद की गुणवत्ता और गति तय करेगा।
और यह मॉडल मशीन हमने पहले कई देशों को बेची और निर्यात की है, यह ग्राहकों के कारखाने में बहुत अच्छी तरह से काम करती है, और वे सभी बहुत संतुष्ट हैं
सैमसंग / हनवा SM481मशीन विनिर्देशों को चुनें और रखें:
SM481 प्लस, TECHWIN पेटेंट पहचान पद्धति के माध्यम से, जो मध्यम-गति मशीनों की उच्चतम गति प्लेसमेंट का एहसास करती है, अर्थात ऑन द फ्लाई पहचान पद्धति, चिप घटकों के 4000CPH की उच्च गति प्लेसमेंट और QFP के 1.1 सेकंड के यूनिट प्लेसमेंट समय को प्राप्त कर सकती है। घटक (प्रत्येक इष्टतम है)।वन-गैन्ट्री संरचना में 10 नोज़ल हाई-स्पीड की टाइप हेड को अपनाता है, यामाहा माउंटर उपकरण के एक तरफ का उपयोग करता है, और सैमसंग माउंटर संचालित करने के लिए कम से कम जनशक्ति का उपयोग कर सकता है।जूकी प्लेसमेंट मशीन 1.500 मिमी लंबे बोर्डों के अनुरूप हो सकती है, जो एसएम श्रृंखला में सबसे मजबूत पीसीबी संबंधित क्षमता का प्रतीक है।
| पीसीबी आकार: 400 × 330 मिमी 460 (एल) x 400 (डब्ल्यू) |
| सबसे छोटा तत्व: 01005 ~ 42 मिमी (एच 15 मिमी) |
| वजन: लगभग 1655 किग्रा |
| बढ़ते गति: 40,000 सीपीएच |
| उत्पाद अवलोकन: हनवा मध्यम गति प्लेसमेंट मशीन SM481 प्लस, पीसीबी आकार: 400 × 330 मिमी 460 (एल) x 400 (डब्ल्यू), सबसे छोटा घटक: 01005 ~ 42 मिमी (एच 15 मिमी), वजन: लगभग 1655 किलोग्राम, प्लेसमेंट गति: 40,000 सीपीएच |
उच्च गति श्रीमती स्टैंसिल प्रिंटर:
सीएनएसएमटी-ए5 मॉडल
मानवकृत डिजाइन
विस्तृत आवेदन रेंज और मजबूत बहुमुखी प्रतिभा
●अद्वितीय स्प्रे प्रकार स्वचालित सफाई प्रणाली
●कुशल और ऊर्जा की बचत कागज संरचना को पोंछना और सहेजना
●अद्वितीय छवि प्रसंस्करण प्रणाली
बुद्धिमान मुद्रण उत्पादन मोड
मुद्रण रेंज: 400*340mm
● अंतरराष्ट्रीय सार्वभौमिक यूवीडब्ल्यू थ्री-एक्सिस लिंकेज प्लेटफॉर्म को अपनाएं
●मशीन का आकार: 1220X1355X1500mm
● मशीन विकल्प, स्वचालित टिनिंग फ़ंक्शन, स्वचालित स्टैंसिल होल ब्लॉकिंग डिटेक्शन फ़ंक्शन, स्वचालित वितरण फ़ंक्शन, खुरचनी दबाव प्रतिक्रिया फ़ंक्शन
स्वचालित एमएसई / एसपीआई कनेक्शन फ़ंक्शन, स्वचालित तापमान और आर्द्रता फ़ंक्शन;
| स्क्रीन फ्रेम्स | न्यूनतम आकार | 470X370mm |
| अधिकतम आकार | 737X737 मिमी | |
| मोटाई | 25 ~ 40 मिमी | |
| पीसीबी न्यूनतम आकार | 50X50mm | |
| पीसीबी अधिकतम आकार | 400X340 मिमी | |
| पीसीबी मोटाई | 0.4 ~ 6 मिमी | |
| पीसीबी वारपेज | 1% | |
| परिवहन ऊंचाई | 900 ± 40 मिमी | |
| परिवहन दिशा | ||
| परिवहन गति | अधिकतम 1500 मिमी / एस प्रोग्राम करने योग्य | |
| बोर्ड स्थान | समर्थन प्रणाली | चुंबकीय पिन/अप-डाउन तालिका समायोजित/सपोर्टब्लॉक |
| पीसीबी | हाथ से | |
| क्लैंपिंग सिस्टम | साइड क्लैंपिंग, वैक्यूम नोजल, | |
| प्रिंट हेड | दो स्वतंत्र मोटर चालित प्रिंटहेड | |
| स्क्वीजी स्पीड | 6 ~ 200 मिमी / सेकंड | |
| निचोड़ दबाव | 0~15Kg | |
| स्क्वीजी एंगल | 60°/55°/45° | |
| निचोड़ प्रकार | स्टेनलेस स्टील (मानक), प्लास्टिक | |
| स्टैंसिल पृथक्करण गति | 0.1 ~ 20 मिमी / सेकंड प्रोग्राम करने योग्य | |
| सफाई व्यवस्था | सूखा, गीला, निर्वात (प्रोग्राम करने योग्य) | |
| टेबल समायोजन रेंज | एक्स: ± 10 मिमी; वाई: ± 10 मिमी; : ± 2 डिग्री | |
| मशीन | ||
| स्थिति सटीकता दोहराएं | ±0.01 मिमी | |
| मुद्रण सटीकता | ± 0.025 मिमी | |
| समय चक्र | <7s (मुद्रण और सफाई को छोड़कर) | |
| उत्पाद परिवर्तन | <5मिनट | |
| हवा की आवश्यकता | 4.5 ~ 6 किग्रा / सेमी 2 | |
| पावर इनपुट | एसी: 220 ± 10%, 50/60 हर्ट्ज 1Φ 3 किलोवाट | |
| नियंत्रण रखने का तरीका | पीसी नियंत्रण | |
| मशीन आयाम | 1220 (एल) एक्स 1355 (डब्ल्यू) एक्स 1500 (एच) मिमी | |
| मशीन वजन | लगभग: 1000 किलो | |
उच्च गुणवत्ता वाले चीन ब्रांड CNSMT रीफ्लो ओवन- TSM800
| नमूना | टीएसएम-0802/डीएस-800 | टीएसएम-1003/डीएस-1000 | टीएसएम-1204/डीएस-1200 | टीएसएम-0802डी/डीएस-800डी | टीएसएम-1003डी/डीएस-1000डी | टीएसएम-1204डी/डीएस-1200डी |
| टीएसएम-0802-एन | टीएसएम-1003-एन | टीएसएम-1204-एन | टीएसएम-0802डी-एन | टीएसएम-1003डी-एन | टीएसएम-1204डी-एन | |
| टीएसएम-0802-एक्स | टीएसएम-1003-एक्स | टीएसएम-1204-एक्स | टीएसएम-0802डी-एक्स | टीएसएम-1003डी-एक्स | टीएसएम-1204डी-एक्स | |
| टीएसएम-0802-एनएक्स | टीएसएम-1003-एनएक्स | टीएसएम-1204-एनएक्स | टीएसएम-0802डी-एनएक्स | टीएसएम-1003डी-एनएक्स | टीएसएम-1204डी-एनएक्स | |
| मशीन विनिर्देश | ||||||
| आकार: एल * डब्ल्यू * एच | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| वजन (किग्रा) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| तापमान क्षेत्र | शीर्ष 8.नीचे 8/लंबाई3070 | शीर्ष 10.नीचे 10/लंबाई3890 | शीर्ष 12.नीचे 12/लंबाई 4650 | शीर्ष 8.नीचे 8/ लंबाई 3070 | शीर्ष 10. नीचे 10/लंबाई 3890 | शीर्ष 12.नीचे 12/लंबाई4650 |
| ठंडे क्षेत्रों की संख्या | टीबीपी2.नीचे 0/ | Top3.नीचेO/ | Top4.नीचेO/ | Top2.नीचेO/ | शीर्ष 3।नीचे।/ | टॉप4.बॉटमओ/टॉप4.बॉटम4 |
| टॉप 2.नीचे 2 | शीर्ष 3।नीचे | Top4.नीचे4 | शीर्ष 2.नीचे 2 | 1bp3.नीचे | ||
| ताप क्षेत्र सुधार प्लेट संरचना | मोटी एल्यूमीनियम प्लेट | |||||
| शीतलन विधि | ग्रीनहाउस एयर कूलिंग / कोल्ड वाटरकूलिंग | |||||
| नियंत्रण प्रणाली | ||||||
| पावर आवश्यकता | 30 380 वी 50 हर्ट्ज | |||||
| कुल शक्ति | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW / 67KW | 80KW/83KW | 93KW/97KW |
| स्टार्टअप, सामान्य संचालन शक्ति | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| ताप समय | लगभग 25 मिनट | |||||
| तापमान सटीकता | ±1°C | |||||
| तापमान नियंत्रण विधि | पीआईडी क्लोज-लूप कंट्रोल + एसएसआर ड्राइव | |||||
| पीसीबी पार्श्व तापमान अंतर | ±1.5 डिग्री सेल्सियस | |||||
| प्रक्रिया पैरामीटर भंडारण | विभिन्न प्रक्रिया पैरामीटर सेटिंग्स को बचाने के लिए स्वचालित रूप से विभिन्न संचालन और अलार्म रिकॉर्ड + मैन्युअल ऑपरेशन को सहेजें | |||||
| असामान्य अलार्म | मानक तापमान विचलन, गति विचलन और एयर कंडीशनिंग दोष, मुख्य बिजली की विफलता की ध्वनि और प्रकाश अलार्म | |||||
| ऑफ बोर्ड अलार्म | मानक ऑफ-बोर्ड अलार्म फ़ंक्शन | |||||
| परिवहन प्रणाली | ||||||
| रेल संरचना | कुल मिलाकर दो चरण | |||||
| श्रृंखला संरचना | रिब और पिन निकल-प्लेटेड मैंगनीज स्टील चेन के साथ 35B सिंगल बकल | |||||
| अधिकतम प्लेट चौड़ाई | 400 मिमी (वैकल्पिक 610 मिमी) | 2-280 मिमी (वैकल्पिक 2-300 मिमी) | ||||
| रेल चौड़ाई समायोजन सीमा | 50-400 मिमी (वैकल्पिक 50-610 मिमी) | 50-280 मिमी (वैकल्पिक 50-300 मिमी) | ||||
| परिवहन दिशा | एलटीओ आर वैकल्पिक आर से एल) | |||||
| रेल फिक्स्ड फॉर्म | फ्रंट फिक्स्ड, वैकल्पिक रियर फिक्स्ड | नंबर 1 रेल और नंबर 4 रेल तय हैं, वैकल्पिक अन्य दो रेल तय की जा सकती हैं। | ||||
| परिवहन की गति | 400 2000mm/मिनट | |||||
| परिवहन प्लेट ऊंचाई | 900 ± 15 मिमी | |||||
| स्वचालित स्नेहन प्रणाली | मानक स्नेहक स्वचालित भरने और मैनुअल भरने का कार्य | |||||
| नाइट्रोजन प्रणाली | ||||||
| नाइट्रोजन की खपत | 20-25m3/घंटा@300-1000ppm | 25-30m3/hr@300-10OOppm | ||||
कंपनी की जानकारी
सीएनएसएमटी चीन में 10 से अधिक वर्षों के अनुभव के साथ एसएमटी मशीनों और समाधान के लिए अग्रणी निर्माता और आपूर्तिकर्ता है।और हम श्रीमती व्यापारियों के लिए OEM और ODM भी कर सकते हैं, हमारे पास श्रीमती क्षेत्र में बहुत सारे स्रोत हैं, यहां तक कि आपको उपयोग किए गए या नए एसएमटी उपकरणों या अन्य भागों की आवश्यकता है, हम आपको सर्वोत्तम गुणवत्ता और प्रतिस्पर्धी लागत मशीन प्राप्त करने में मदद कर सकते हैं।
हम आपके लिए क्या कर सकते हैं:
हमारे पास एसएमटी उपकरण और उपकरण बनाने का अपना कारखाना है
हमारे पास उत्पादन मशीनों के लिए एक पेशेवर तकनीकी इंजीनियर टीम है
※ हम आपकी आवश्यकताओं के अनुसार आपके लिए विभिन्न प्रकार की श्रीमती मशीनों को अनुकूलित कर सकते हैं
मैं हम पूरी दुनिया में इस्तेमाल किए गए और नए एसएमटी उपकरण खरीदते और बेचते हैं
※ हम आपको एसएमटी पूर्ण लाइन मशीन प्रदान करते हैं और दुनिया भर में निर्यात करते हैं
※ आपके लिए सबसे विश्वसनीय चीनी भागीदार बनना।
सामान्य प्रश्न:
1. क्या आप कारखाने हैं?
हाँ, हम कारखाने आपूर्तिकर्ता हैं जो 14 वर्षों के लिए आर्द्रता नियंत्रण पर ध्यान केंद्रित करते हैं।
2. क्या आप कैटलॉग को ईमेल कर सकते हैं?
हाँ, हम आपको संपूर्ण कैटलॉग के साथ ईमेल द्वारा भेज सकते हैं।
3. ऑनलाइन ऑर्डर कैसे करें?
उत्पाद की पुष्टि करें (मात्रा, मूल्य, भुगतान, शिपिंग आदि) --- ईमेल की प्रतीक्षा कर रहा है --- आदेश की पुष्टि करें --- प्रारंभिक भुगतान करें --- उत्पादन खत्म करें --- शेष भुगतान करें --- शिपिंग
*व्यापार आश्वासन के बारे में जानने के लिए क्लिक करें
4. भुगतान के तरीके के बारे में क्या?
30% जमा, डिलीवरी से पहले भुगतान की गई शेष राशि -- राशि > USD5,000
100% जमा -- राशि < USD5,000
5. शिपिंग तरीका और समय क्या है?
हम सुझाव देते हैं कि सबसे सस्ती दर प्राप्त करने के लिए समुद्र के द्वारा जहाज करें, यात्रा की तारीख लगभग 30 ~ 40 दिन, यूरोप के लिए 25 ~ 30 दिन, एशिया और ऑस्ट्रिलिया के लिए 7 ~ 15 दिन।सटीक समय जानने के लिए यहां क्लिक करें।
6. वारंटी आइटम क्या है?
वारंटी समय सामान्य रूप से 12 महीने है, यदि आप वारंटी समय को 24 महीने तक बढ़ाना चाहते हैं, तो मूल्य आपके ऑर्डर का 10% अधिक होगा।
7. क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
हाँ ज़रूर, अधिक लाभ पाने के लिए हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
8. अपने कारखाने से कैसे संपर्क करें?
नीचे दिए गए फॉर्म में पूछताछ भेजें या अपना रास्ता चुनने के लिए मेल या कॉल करें।यहां क्लिक करें
9. क्या आप उत्पाद को अनुकूलित कर सकते हैं?
हाँ, हम ग्राहकों की आवश्यकताओं के अनुसार किसी भी उत्पाद को अनुकूलित कर सकते हैं।
10. आप कौन सी भुगतान शर्तें कर रहे हैं?
पेपैल, वेस्ट यूनियन, टी / टी, (अग्रिम में 100% भुगतान।)
11. कौन सा शिपमेंट उपलब्ध है?
समुद्र के द्वारा, हवा से, एक्सप्रेस द्वारा या अपनी आवश्यकता के रूप में।
12. आपको किस देश में निर्यात किया गया है?
हमें मलेशिया, वियतनाम, थाईलैंड, संयुक्त राज्य अमेरिका, फ्रांस, स्पेन, मैक्सिको, दुबई, जापान, कोरिया, जर्मनी, पोरलैंड आदि जैसे कई देशों में निर्यात किया गया है।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
