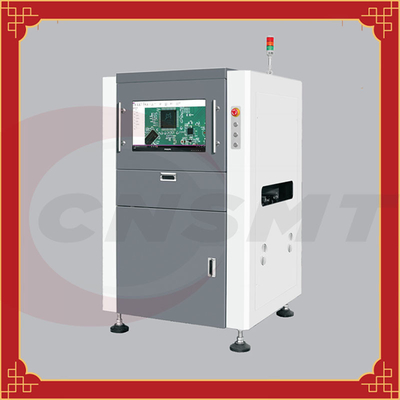

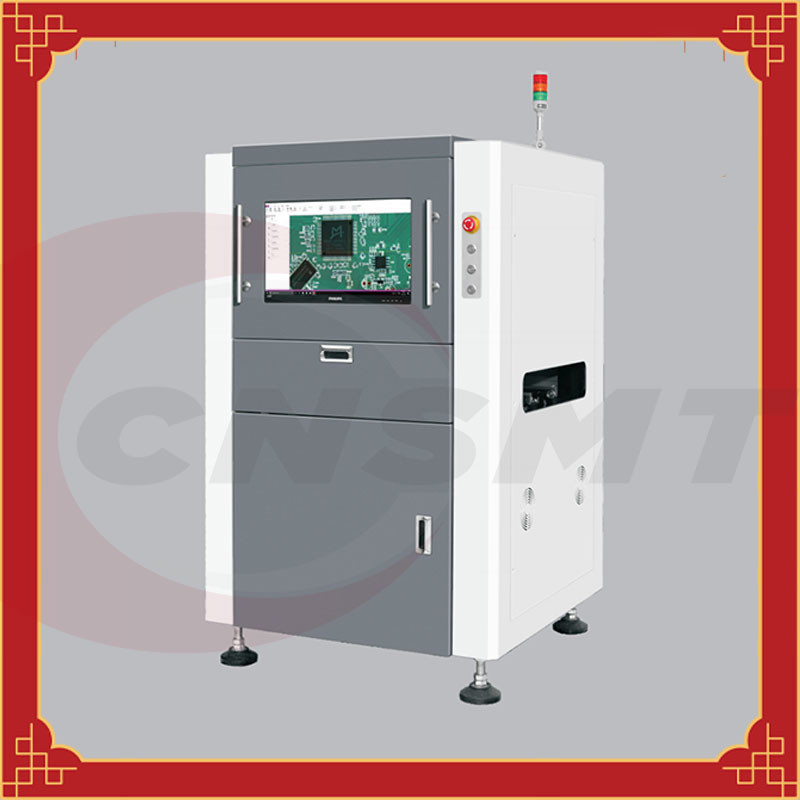

ऑनलाइन इनलाइन स्वचालित ऑप्टिकल निरीक्षण प्रणाली 2 डी एसएमटी पीसीबी एओआई मशीन
कम लागत वाली 2डी श्रीमती एओआई, ऑनलाइन/इनलाइन स्वचालित ऑप्टिकल निरीक्षण
| ऑप्टिकल कैमरा | 5 मिलियन हाई-स्पीड स्मार्ट डिजिटल इंडस्ट्रियल कैमरा (वैकल्पिक) |
| संकल्प (एफओवी) | मानक 15μm/Pixel (FOV के अनुरूप: 38mm*30mm) 10/15/20μm/Pixel (वैकल्पिक) |
| ऑप्टिकल लेंस | 5M पिक्सेल स्तर का टेलीसेंट्रिक लेंस, क्षेत्र की गहराई: 8mm-10mm |
| प्रकाश स्रोत प्रणाली | उज्ज्वल आरजीबी समाक्षीय अंगूठी बहु-कोण एलईडी प्रकाश स्रोत |
| ऑपरेटिंग सिस्टम | विंडोज 10 प्रोफेशनल |
| कंप्यूटर सेटअप | i3 CPU, 8G GPU ग्राफिक्स कार्ड, 16G मेमोरी, 120G सॉलिड स्टेट ड्राइव, 1TB मैकेनिकल हार्ड ड्राइव |
| मशीन की शक्ति | एसी 220V ± 10%, आवृत्ति 50/60 हर्ट्ज, रेटेड पावर 1.2 किलोवाट |
| पीसीबी प्रवाह | बाएं → दाएं दाएं → बटन के माध्यम से बाएं सेट किया जा सकता है |
| पीसीबी स्प्लिंट विधि | द्विपक्षीय स्थिरता जो स्वचालित रूप से खुलती या पीछे हटती है |
| Z अक्ष फिक्सिंग विधि | 1 ट्रैक तय हो गया है, 2 ट्रैक स्वचालित रूप से समायोजित किए जा सकते हैं |
| Z अक्ष ट्रैक समायोजन विधि | चौड़ाई को स्वचालित रूप से समायोजित करें |
| ट्रैक की ऊंचाई | 900 ± 25 मिमी |
| हवा का दबाव | 0.4～0.8मानचित्र |
| यांत्रिक आयाम | चेतावनी प्रकाश के बिना 900 मिमी × 950 मिमी × 1600 मिमी (एल × डब्ल्यू × एच) ऊंचाई; |
| मशीन वजन | 500 किलो |
| वैकल्पिक विन्यास | ऑफलाइन प्रोग्रामिंग सॉफ्टवेयर, बाहरी बारकोड गन, एमईएस ट्रैसेबिलिटी सिस्टम इंटरफेस खुला, रखरखाव स्टेशन होस्ट |
| आकार | 50×50 मिमी～500×325 मिमी (ग्राहकों की आवश्यकताओं के अनुसार बड़े आकार को अनुकूलित किया जा सकता है) |
| मोटाई | 0.3 मिमी～6 मिमी |
| बोर्ड वजन | 3KG |
| स्पष्ट ऊंचाई | ऊपरी स्पष्ट ऊंचाई 30 मिमी, निचली स्पष्ट ऊंचाई ≤20 मिमी (विशेष आवश्यकताओं को अनुकूलित किया जा सकता है) |
| न्यूनतम परीक्षण तत्व | 0201 घटक, 0.3 मिमी और उससे अधिक की पिच के साथ आईसी (वैकल्पिक रूप से 01005 घटकों तक) |
| मिलाप पेस्ट मुद्रण | अस्तित्व, विक्षेपण, कम टिन, अधिक टिन, ओपन सर्किट, प्रदूषण, यहां तक कि टिन, आदि। |
| भाग दोष | लापता हिस्से, ऑफसेट, तिरछा, मकबरा, साइड स्टैंडिंग, उलटे हिस्से, रिवर्स पोलरिटी, गलत हिस्से, क्षतिग्रस्त, कई हिस्से, आदि। |
| मिलाप संयुक्त दोष | कम टिन, अधिक टिन, निरंतर टिन, आभासी मिलाप, कई टुकड़े, आदि। |
| वेव सोल्डरिंग निरीक्षण | पिन, वूशी, कम टिन, अधिक टिन, वर्चुअल सोल्डर, टिन बीड, टिन होल, ओपन सर्किट, मल्टीपल पीस आदि डालें। |
| लाल प्लास्टिक बोर्ड निरीक्षण | लापता हिस्से, ऑफसेट, तिरछा, समाधि का पत्थर, साइड स्टैंडिंग, उलटे हिस्से, रिवर्स पोलरिटी, गलत हिस्से, क्षतिग्रस्त, गोंद ओवरफ्लो, कई हिस्से, आदि। |
अपनी SMT जरूरतों के लिए CNSMT क्यों चुनें?
यही कारण है कि दुनिया भर में कई एसएमटी कारखाने सीएनएसएमटी पर भरोसा करते हैं।हम सिर्फ बिक्री के बाद नहीं हैं;हम एक दीर्घकालिक व्यापार संबंध के बाद हैं।
कंपनी की जानकारी
सीएनएसएमटी चीन में 10 से अधिक वर्षों के अनुभव के साथ एसएमटी मशीनों और समाधान के लिए अग्रणी निर्माता और आपूर्तिकर्ता है।और हम श्रीमती व्यापारियों के लिए OEM और ODM भी कर सकते हैं, हमारे पास श्रीमती क्षेत्र में बहुत सारे स्रोत हैं, यहां तक कि आपको उपयोग किए गए या नए एसएमटी उपकरणों या अन्य भागों की आवश्यकता है, हम आपको सर्वोत्तम गुणवत्ता और प्रतिस्पर्धी लागत मशीन प्राप्त करने में मदद कर सकते हैं।
हम आपके लिए क्या कर सकते हैं:
हमारे पास एसएमटी उपकरण और उपकरण बनाने का अपना कारखाना है
हमारे पास उत्पादन मशीनों के लिए एक पेशेवर तकनीकी इंजीनियर टीम है
※ हम आपकी आवश्यकताओं के अनुसार आपके लिए विभिन्न प्रकार की श्रीमती मशीनों को अनुकूलित कर सकते हैं
मैं हम पूरी दुनिया में इस्तेमाल किए गए और नए एसएमटी उपकरण खरीदते और बेचते हैं
※ हम आपको एसएमटी पूर्ण लाइन मशीन प्रदान करते हैं और दुनिया भर में निर्यात करते हैं
※ आपके लिए सबसे विश्वसनीय चीनी भागीदार बनना।
हमारी सेवा
1, श्रीमती पूर्ण लाइन समाधान
2, श्रीमती परिधीय उपकरण निर्माता
3, श्रीमती फीडर, श्रीमती नोजल, श्रीमती फीडर अंशांकन, पीसीबी ट्रॉली, फीडर ट्रॉली, पीसीबी स्ट्रोरेज, श्रीमती निचोड़ निर्माता
4, इस्तेमाल किए गए और नए यामाहा जुकी फ़ूजी पैनासोनिक सैमसंग और रीफ्लो ओवन प्रिंटर खरीदें और बेचें
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
