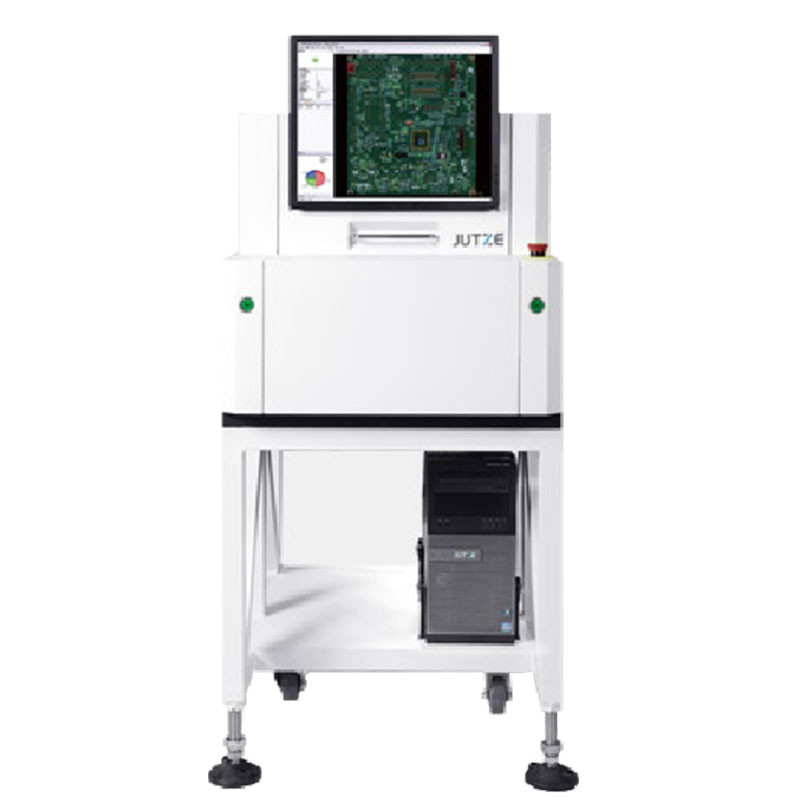

M आकार ऑफ़लाइन 2D AOI, JUTZE अर्थव्यवस्था पीसीबी निरीक्षण मशीन CNSMT-2000D

डिवाइस का प्रकार: M आकार ऑफ़लाइन 2D AOI
लागू सब्सट्रेट: 50 मिमी x 50 मिमी-330 मिमी x 250 मिमी
सब्सट्रेट मोटाई: 0.4mm-3.0mm
संकल्प: 12 उम (5um-17.5um विकल्प)
आयाम: W625 X D847 X H1300 (मिमी)
वजन: 168KG

त्रुटि प्रकार
पैचिंग से पहले टिन को ब्रश करने के बाद: ब्रिज-शिफ्ट-वूशी-अपर्याप्त टिन
रिफ्लो सोल्डरिंग से पहले बढ़ते हुए: विस्थापन, रिसाव, ध्रुवता, तिरछा, मुड़ा हुआ पैर, गलत भाग
रिफ्लो सोल्डरिंग या वेव सोल्डरिंग के बाद: कम टिन / अधिक टिन, कोई टिन शॉर्टिंग नहीं
पीसीबी उद्योग नंगे बोर्ड निरीक्षण
मुख्य विशेषता
1) उच्च गति निरीक्षण प्रणाली
इसका पीसीबी बोर्ड बढ़ते घनत्व से कोई लेना-देना नहीं है
2) तेज और सुविधाजनक प्रोग्रामिंग सिस्टम
ग्राफिकल इंटरफेस के तहत
स्थापना के बाद के डेटा का उपयोग करके स्वचालित डेटा का पता लगाना
निरीक्षण डेटा को शीघ्रता से संपादित करने के लिए घटक डेटाबेस का उपयोग करें
3) डिटेक्शन के लिए समर्पित बहु-कार्यात्मक डिटेक्शन एल्गोरिदम और बाइनरी या ग्रे लेवल ऑप्टिकल इमेजिंग प्रोसेसिंग टेक्नोलॉजी के धन का उपयोग करें
4) पता लगाए गए घटक की स्थिति के तात्कालिक परिवर्तन के अनुसार, उच्च-सटीक पहचान प्राप्त करने के लिए डिटेक्शन विंडो का स्वचालित सुधार किया जाता है
5) पीसीबी बोर्ड पर सीधे स्याही से चिह्नित करके या ऑपरेटिंग डिस्प्ले पर ग्राफिकल एरर डिस्प्ले का उपयोग करके बिजली की जांच करें
सापेक्ष तुलना
मैनुअल निरीक्षण AOI निरीक्षण
पीसीबी<18*20 हजारों पैड से कम
लोग महत्वपूर्ण सहायक परीक्षा
समय सामान्य
दृढ़ता एक व्यक्ति से दूसरे व्यक्ति में भिन्न होती है (गरीब) अच्छा
विश्वसनीयता एक व्यक्ति से दूसरे व्यक्ति (गरीब) में बेहतर होती है
सटीकता एक व्यक्ति से दूसरे व्यक्ति में भिन्न होती है, उच्च त्रुटि दर
समय की लम्बाई
और या इनवर्ट
एक सामान्य तर्क संचालन

एओआई के कार्यान्वयन के निम्नलिखित दो मुख्य उद्देश्य हैं:
अंतिम गुणवत्ता
जब उत्पाद उत्पादन लाइन छोड़ता है तो उत्पाद की अंतिम स्थिति की निगरानी करें।जब उत्पादन की समस्या बहुत स्पष्ट होती है, उत्पाद मिश्रण अधिक होता है, मात्रा और गति प्रमुख कारक होते हैं, इस लक्ष्य को प्राथमिकता दी जाती है।AOI को आमतौर पर उत्पादन लाइन के अंत में रखा जाता है।इस स्थान पर, उपकरण प्रक्रिया नियंत्रण जानकारी की एक विस्तृत श्रृंखला उत्पन्न कर सकता है।
प्रक्रिया ट्रैकिंग
उत्पादन प्रक्रिया की निगरानी के लिए निरीक्षण उपकरण का प्रयोग करें।इसमें आमतौर पर विस्तृत दोष वर्गीकरण और घटक प्लेसमेंट ऑफ़सेट जानकारी शामिल होती है।जब उत्पाद की विश्वसनीयता महत्वपूर्ण होती है, कम-मिश्रण उच्च-मात्रा निर्माण, और स्थिर घटक आपूर्ति, निर्माता इस लक्ष्य को प्राथमिकता देते हैं।इसके लिए अक्सर उत्पादन लाइन पर कई स्थानों पर निरीक्षण उपकरण लगाने की आवश्यकता होती है, ताकि विशिष्ट उत्पादन स्थिति की ऑनलाइन निगरानी की जा सके और उत्पादन प्रक्रिया के समायोजन के लिए आवश्यक आधार प्रदान किया जा सके।
