स्वचालित श्रीमती निरीक्षण मशीन 3D AOI PCB निरीक्षण प्रणाली 60Hz

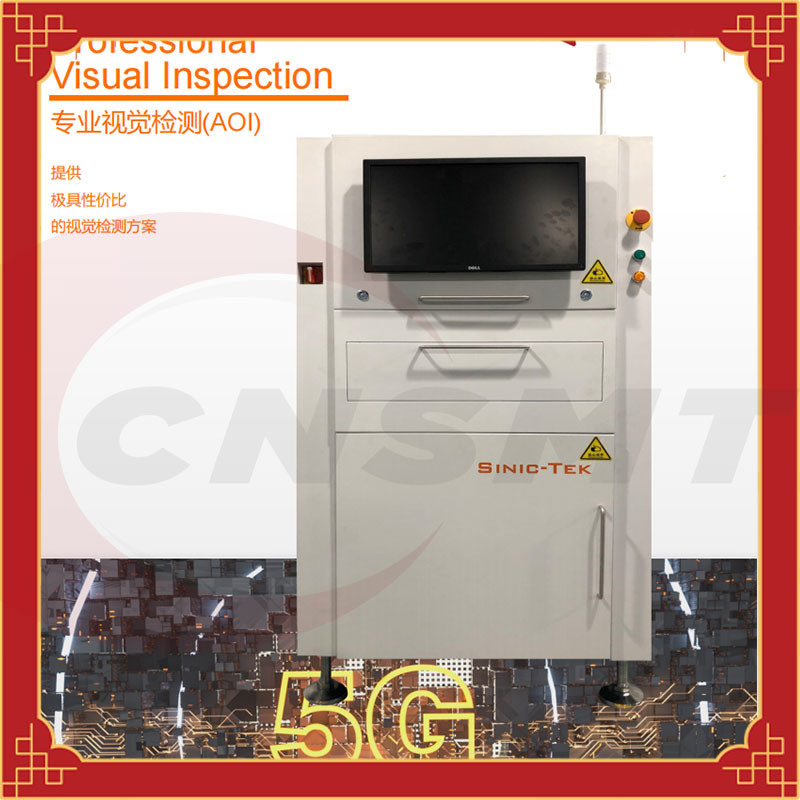

3D AOI, CNSMT-S510 हाई-एंड 3D स्वचालित पीसीबी निरीक्षण मशीन
◆ पीएसएलएम पीएमपी प्रोग्रामेबल फेज प्रोफाइल मॉडुलन मापन तकनीक
◆चार/आठ-तरफा प्रक्षेपण तुल्यकालिक संरचित प्रकाश प्रौद्योगिकी
◆ मापन आइटम: लापता हिस्से, ऑफसेट, रोटेशन, त्रि-आयामी ध्रुवीयता, रिवर्स पार्ट्स, ओसीवी, ईमानदार, साइड अप, टॉम्बस्टोन, खराब वेल्डिंग इत्यादि।
मिलाप संयुक्त निरीक्षण आइटम: मिलाप टिप, मिलाप मात्रा प्रतिशत, अधिक टिन, कम टिन, ब्रिजिंग, छेद प्लगिंग, टिन चढ़ाई, पैड संदूषण, आदि।
सबसे छोटा पता लगाने वाला तत्व: 01005 (अंग्रेज़ी)
XY सटीकता: 10um
◆ उच्च दोहराव सटीकता: <1um(4sigma)
पता लगाने का क्षेत्र: 450x450mm
◆ अति उच्च फ्रेम दर उच्च परिशुद्धता औद्योगिक कैमरा के साथ टेलीसेंट्रिक लेंस
पता लगाने की गति: 0.45 सेकंड/एफओवी
◆ मार्क पॉइंट रिकग्निशन: 0.5 सेकंड / प्रत्येक
अधिकतम पहचान ऊंचाई: 10 मिमी
बोर्ड पर घटकों की ऊंचाई: 50 मिमी
तुला पीसीबी की अधिकतम मापने की ऊंचाई: ± 5 मिमी
ऑपरेटिंग सिस्टम: विंडोज 10 प्रोफेशनल (64 बिट)
◆ पांच मिनट की प्रोग्रामिंग, एक-कुंजी ऑपरेशन
◆एसपीसी प्रक्रिया प्रौद्योगिकी नियंत्रण
वास्तविक 3डी छवि
वस्तु के रंग, सतह और सामग्री से प्रभावित नहीं
65 मीटर तक के विशेष आकार के घटकों का पता लगाया जा सकता है
अतिरिक्त परीक्षण की कोई आवश्यकता नहीं
एक ही समय में पीसीबी झुकने, विदेशी पदार्थ और प्रदूषण का पता लगा सकते हैं
3DAOI निरीक्षण आइटम: लापता हिस्से, ऑफसेट, टॉम्बस्टोन, साइड स्टैंडिंग, अधिक टिन, कम टिन, ऊंचाई, झूठी सोल्डरिंग, झूठी सोल्डरिंग, फ्लोटिंग ऊंचाई, उठाए गए पैर, चढ़ाई टिन, पिन, और विदेशी वस्तुएं जिन्हें पीसीबी ग्रीन ऑयल द्वारा मापा जा सकता है , उड़ान सामग्री, OCV तकनीक गलत भागों का पता लगाती है और उलट जाती है।
2. 3DAOI के मुख्य अनुप्रयोग क्षेत्र
उच्च परीक्षण सटीकता (0.4um) के कारण ऑटोमोटिव इलेक्ट्रॉनिक्स, मिनी एलईडी चिप परीक्षण, सेमीकंडक्टर पैकेजिंग, मेमोरी चिप्स और विभिन्न माउंटिंग सर्किट बोर्डों में 3D AOI का व्यापक रूप से उपयोग किया जाता है।
