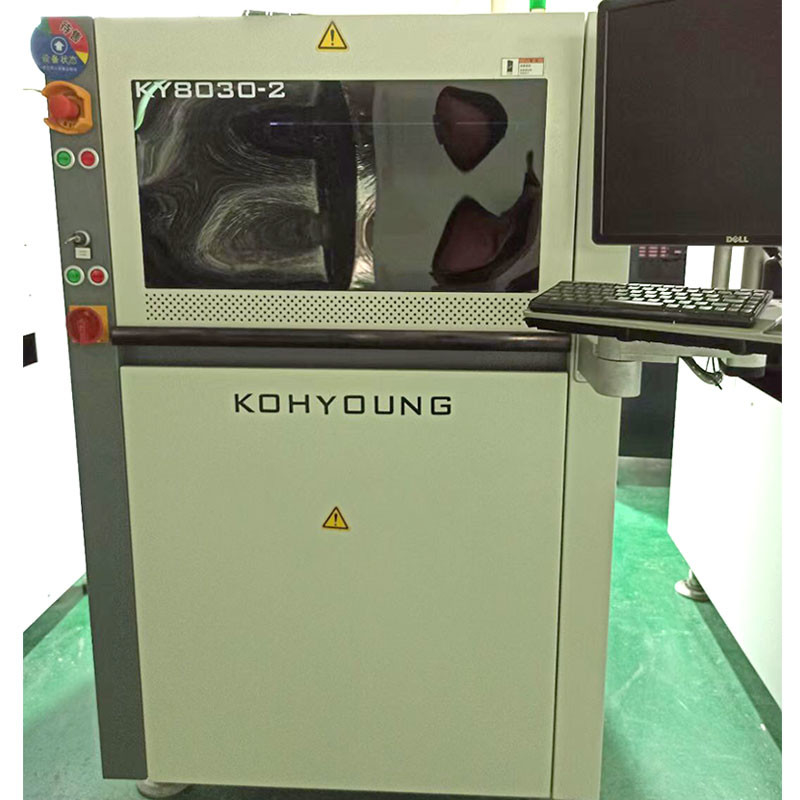

KY8030-2 PCB 3D सोल्डर पेस्ट निरीक्षण मशीन SMT इनलाइन हाई एंड
KY8030-2 इनलाइन एसपीआई, हाई-एंड पीसीबी सोल्डर पेस्ट निरीक्षण मशीन
3 गुना तेज
बार कोड जो कई पहेलियों को पहचान सकता है
बार कोड जो कई पहेलियों को पहचान सकता है
3D SPI + 3D AOI कनेक्शन के माध्यम से प्रक्रिया अनुकूलन
जब पीसीबी बोर्ड मुड़ा हुआ हो तो स्वचालित रूप से क्षतिपूर्ति करने की क्षमता के साथ
मुद्रित मिलाप पेस्ट के क्षेत्र को सटीक रूप से मापें और मिलाप पेस्ट की मात्रा की गणना करें
गाओ योंग छाया की समस्या को पूरी तरह से हल करने के लिए दोहरे प्रकाश स्रोतों का उपयोग करता है
किसी भी प्रोग्राम को 10 मिनट के अंदर एडिट किया जा सकता है
2D+3D तकनीक का उपयोग कर अद्वितीय SPI तकनीक
| 3D SPI के लिए आवश्यक निरीक्षण आइटम | |||||
| आवश्यकता होती है | समाधान | ||||
| छाया की समस्या का समाधान | मूर की लेख प्रौद्योगिकी छाया और द्विदिश रोशनी प्रकाश प्रणाली को खत्म करने के लिए | ||||
| प्लेट झुकने का वास्तविक समय मुआवजा (2डी+3डी योजना) | • बोर्ड झुकने मुआवजा (पैड रेफरेंसिंग+जेड-ट्रैकिंग) | ||||
| चलाने में आसान | • नवीनीकरण जीयूआई, रंग 3डी चित्र | ||||
| विदेशी शरीर का पता लगाना | • 3डी फॉरेन बॉडी डिटेक्शन फंक्शन (वैकल्पिक) | ||||
| परीक्षण चीज़ें | परीक्षण चीज़ें | • आयतन, क्षेत्र, समायोजन, ऑफसेट, ब्रिजिंग, आकार, समतलीयता | |||
| खराब प्रकार | • गुम मुद्रण, अधिक टिन, कम टिन, यहां तक कि टिन, खराब आकार, ऑफसेट, समतलीयता | ||||
| पता लगाने का प्रदर्शन | कैमरा संकल्प | 15μm | 20μm | 25μm | |
| एफओवी/आकार | 30 × 30 मिमी (1.18 × 1.18 इंच) | 40×40 मिमी (1.57×1.57 इंच) | 50×50mm(1.97×1.97 इंच) | ||
| पूर्ण 3D निरीक्षण गति | 22.5-56.1cm²/s (निरीक्षण गति पीसीबी और निरीक्षण स्थितियों के साथ भिन्न होती है)। | ||||
| न्यूनतम मिलाप पेस्ट पिच | 100μm (3.94 मिलियन) | 150μm (5.91 मिलियन) | 200μm (7.87 मिलियन) | ||
| कैमरा | • 4 मेगापिक्सेल कैमरा | ||||
| रोशनी | • आईआर-आरजीबी एलईडी (विकल्प) | ||||
| जेड अक्ष संकल्प | 0.37μm | ||||
| उच्च सटीकता (सुधार मॉड्यूल) | -1μm | ||||
| 01005 पता लगाने की क्षमता | ＜10% 6 . पर | ||||
| पण आर एंड आर (± 50% सहिष्णुता) | |||||
| अधिकतम पता लगाने का आकार | 10 × 10 मिमी | ||||
| अधिकतम पहचान ऊंचाई | • 400μm (विकल्प 2mm) | 0.39×0.39 इंच | |||
| न्यूनतम भूमि पिच | • 100μm (150μm सोल्डर पेस्ट ऊंचाई) | 15.75 मील (选项78.74 मिलियन) | |||
| विभिन्न रंग सबस्ट्रेट्स के अनुरूप | • कर सकना | 3.94 मिली (5.91 मिली锡膏高度) | |||
| सब्सट्रेट पत्राचार | ट्रैक चौड़ाई समायोजन | • स्वचालित | |||
| ट्रैक फिक्सिंग विधि | • फिक्स्ड फ्रंट रेल/फिक्स्ड रियर रेल (शिपमेंट पर तय) | ||||
| सॉफ्टवेयर | समर्थित इनपुट प्रारूप | • Gerber डेटा (274X,274D),ODB++ (विकल्प) | |||
| प्रोग्रामिंग सॉफ्टवेयर | • ईपीएम-एसपीआई | ||||
| सांख्यिकीय प्रबंधन उपकरण | एसपीसी प्लस: | ||||
| हिस्टोग्राम, एक्स-बार और आर-चार्ट, एक्स-बार और एस-चार्ट, सीपी और सीपीके,% गेज आर एंड आर | |||||
| रीयल-टाइम एसपीसी और एकाधिक प्रदर्शन | |||||
| एसपीसी अलार्म | |||||
| KSMART रिमोट मॉनिटरिंग सिस्टम | |||||
| संचालन की सुविधा | • निरीक्षण की स्थिति निर्धारित करने के लिए घटक आकार के अनुसार पुस्तकालय तैयार करें | ||||
| KYCal: कैमरा/लाइटिंग/ऊंचाई को स्वचालित रूप से कैलिब्रेट करें | |||||
| ऑपरेटिंग सिस्टम | • विंडोज 7 अल्टीमेट 64 बिट | ||||
| ऐड ऑन | •1डी और 2डी हैंडी बारकोड रीडर | •स्टैंडराड कैलिब्रेशन लक्ष्य | <span st | ||
| समाधान | |||||
उत्पाद की विशेषताएँ
3 डी सोल्डर पेस्ट निरीक्षण (दोहरी प्रकाश व्यवस्था)
उच्च गति और कुशल उत्पादन लाइन अनुकूलन 3D SPI
छाया समस्या को हल करने के लिए दोहरे चैनल प्रकाश व्यवस्था का उपयोग करें
मामलों की तेजी से छपाई की प्रक्रिया सुनिश्चित करने के लिए, यह मूल रूप से आसान यूआई और एसपीसी प्लस कार्यक्रमों से लैस है
एम, एल, एक्सएल मॉडल और डुअल लेन सिस्टम उपलब्ध हैं।
