CP45FV CP45NEO सैमसंग श्रीमती प्लेसमेंट मशीन फ्लेक्सिबल 240V 2.6KVA

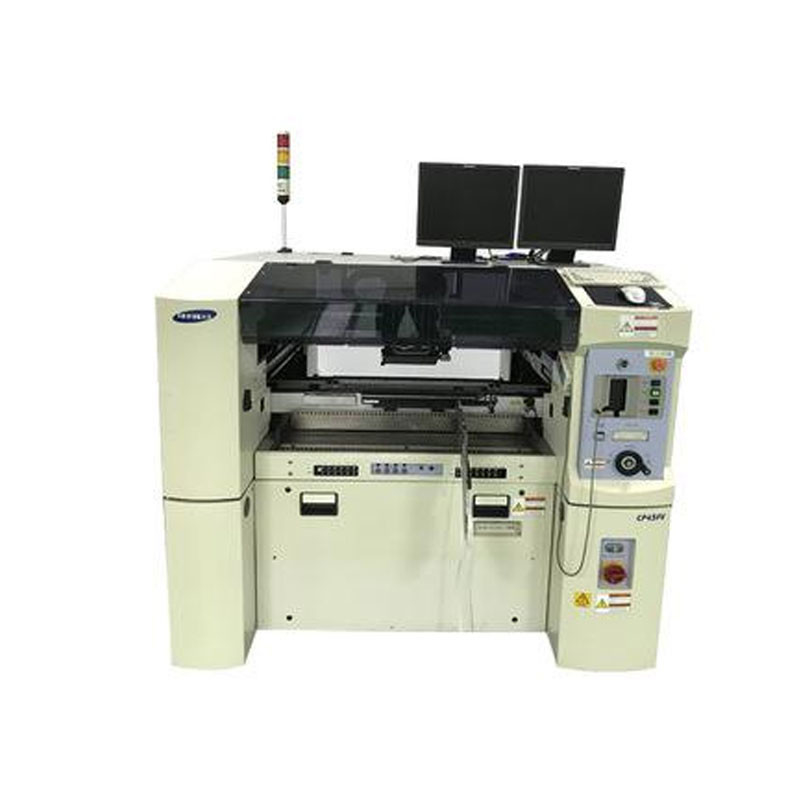

सैमसंग CP45FV NEO प्लेसमेंट मशीन
विशिष्टता:
उपकरण का नाम: सैमसंग CP45FV प्लेसमेंट मशीन, सैमसंग CP45FV NEO प्लेसमेंट मशीन, सेकेंड हैंड सैमसंग CP45FV प्लेसमेंट मशीन
उपकरण का संक्षिप्त परिचय
CP45FV एक उच्च गति और लचीली SMD प्लेसमेंट प्रणाली है जो उच्च गति पर विभिन्न घटकों को संभाल सकती है।फिक्स्ड इमेज सिस्टम का उपयोग फ्लाइंग इमेज सिस्टम के संयोजन में किया जाता है, ताकि घटक माउंटिंग रेंज 0402-42mmIC हो, जिसमें 0.3mm फाइन पिच QFP और 0.5mm फाइन पिच CSP शामिल हो।सभी प्लेसमेंट हेड्स को फाइन-पिच घटकों को संभालने के लिए डिज़ाइन किया गया है।यह प्रदर्शन प्लेसमेंट प्रक्रिया को सरल और कुशल बनाता है, जिससे कार्य कुशलता और लचीलेपन में सुधार होता है।CP-03 विस्तार प्रणाली को संशोधित करके, 1.2m फ्लोरोसेंट लाइट स्ट्रिप्स के उत्पादन को महसूस किया जा सकता है।सैमसंग CP45 प्लेसमेंट मशीन के तीन मॉडल हैं, CP45NEO/CP45FV/CP45F।सेकेंड हैंड सैमसंग CP45 प्लेसमेंट मशीन में उच्च लागत प्रदर्शन और मजबूत उपकरण प्लेसमेंट स्थिरता की विशेषताएं हैं।
सैमसंग CP45FV पैरामीटर
आदर्श: सैमसंग मुठभेड़ सैमसंग-CP45F/CP45FV/CP45NEO
बढ़ते गति: 0.178sec/चिप
14900cph (1608)
0.75sec/qfp64
1.6 सेकेंड/क्यूएफपी256
बढ़ते सटीकता: प्लस या माइनस 0.08 मिमी
घटक बढ़ते रेंज: 1005 (0402) -22 मिमी आईसी, 0603 (0201) -12 मिमी
32 मिमी आईसी
पीसीबी का आकार: 510 * 460-460 * 400 मिमी
उपकरण का आकार: 1650*1540*1420mm
बिजली की आपूर्ति: AC200V-240V 2.6KVA
वायु दाब: 5KG
उपकरण वजन: 1380 किग्रा
सैमसंग प्लेसमेंट मशीन, एलईडी प्लेसमेंट मशीन CP40 श्रृंखला:
मॉडल संख्या: CP40L
बढ़ते सिर: 3
केंद्रित विधि: रैखिक लेजर (लेजर हेड)
सब्सट्रेट का आकार: न्यूनतम: 50 * 50 * 0.5 (मिमी) - अधिकतम: 460 * 400 * 4.0 (मिमी), समायोज्य: 0.28-4.2t
बढ़ते गति: चिप/0.22 सेकंड/चिप (लेजर केंद्रित)
क्यूएफपी: 0.85 सेकेंड/क्यूएफपी (लाइन सीसीडी)
फीडरों की संख्या: 104 (8 मिमी बेल्ट फीडर)
परिवहन दिशा: बाएँ-दाएँ (वैकल्पिक: दाएँ-बाएँ)
बढ़ते सटीकता: चिप / ± 0.1 मिमी
क्यूएफपी/±0.05मिमी (0.5मिमी पिच)
मूल आवेदन का दायरा: न्यूनतम: 1005-अधिकतम: 32 * 32 मिमी
बिजली की आवश्यकताएं: AC100, 110, 200, 220, 240V (50/60HZ) 2.6KW (अधिकतम)
क्षेत्र / आकार: लगभग 2.6㎡
शुद्ध वजन: लगभग 1100KG
फीडर प्रकार: 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी, 32 मिमी, 44 मिमी, 56 मिमी बेल्ट फीडर, स्टैक्ड फीडर (ट्रे), इंटरैक्टिव फीडर (कंपन), 20-मोशन मल्टी-डिस्क फीडर डिवाइस (आईसी कैबिनेट)
हवा की खपत: 150एनआई/मिनट
मॉडल संख्या: CP40LV
बढ़ते सिर: 3
केंद्रित विधि: रैखिक लेजर, वीडियो सिस्टम (फिक्स्ड कैमरा)
सब्सट्रेट का आकार: न्यूनतम: 50 * 50 * 0.5 (मिमी) - अधिकतम: 460 * 400 * 4.0 (मिमी), समायोज्य: 0.28-4.2t
बढ़ते गति: चिप/0.22 सेकंड/चिप
क्यूएफपी: 0.85 सेकेंड/क्यूएफपी (लाइन सीसीडी) 1.3 सेकेंड/क्यूएफपी (वीडियो सेंटरिंग)
फीडरों की संख्या: 104 (8 मिमी बेल्ट फीडर)
परिवहन दिशा: बाएँ-दाएँ (वैकल्पिक: दाएँ-बाएँ)
बढ़ते सटीकता: चिप / ± 0.1 मिमी
क्यूएफपी / ± 0.05 मिमी (0.5 मिमी पिच) ± 0.03 मिमी (0.03 मिमी पिच): वैकल्पिक
मूल आवेदन का दायरा: लेजर संरेखण: न्यूनतम: 1005-अधिकतम: □32 * 32 मिमी
वीडियो केंद्रित: अधिकतम: 42*42 (0.5 मिमी पिच)
वैकल्पिक: 32*32mm (0.3mm पिच)
बीजीए: □42 * 42 मिमी (1.0 मिमी पिच)
बिजली की आवश्यकताएं: AC100, 110, 200, 220, 240V (50/60HZ) 2.6KW (अधिकतम)
क्षेत्र / आकार: लगभग 2.6㎡
शुद्ध वजन: लगभग 1100KG
फीडर प्रकार: 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी, 32 मिमी, 44 मिमी, 56 मिमी बेल्ट फीडर, स्टैक्ड फीडर (ट्रे), इंटरैक्टिव फीडर (कंपन), 20-मोशन मल्टी-डिस्क फीडर डिवाइस (आईसी कैबिनेट)
हवा की खपत: 150एनआई/मिनट
मल्टी-फ़ंक्शन प्लेसमेंट मशीन की सैमसंग CP45 श्रृंखला:
सैमसंग CP45FV
प्लेसमेंट हेड 6 प्लेसमेंट हेड्स
सर्वो प्रणाली सर्वो मोटर ड्राइव एक्स, वाई अक्ष-जेड अक्ष आंदोलन ड्राइव सिस्टम
केंद्र विधि CP45F उड़ान प्रणाली
CP45FV पूर्ण दृष्टि (फ्लाई विजन + स्टेज विजन)
सब्सट्रेट आकार मानक 50×30×0.38mm～460×400×4.2mm विकल्प (CP45-L NEO) 50×100×0.38mm～510×460×4.3mm
बढ़ते गति चिप 0.178 सेकंड / टुकड़ा IPC9580 14900CPH (1608)
क्यूएफपी 0.75 सेकेंड/पीस (फ्लाइट सेंटरिंग) 1.6 सेकेंड/पीस (फिक्स्ड विजन सिस्टम)
फीडरों की संख्या बेल्ट फीडर (104 वैकल्पिक)
परिवहन दिशा बाएँ-दाएँ (वैकल्पिक: दाएँ-बाएँ)
बढ़ते सटीकता चिप 0603 (0201) चिप ± 0.08 मिमी 1005 चिप
क्यूएफपी ± 0.1 मिमी क्यूएफपी ± 0.04 मिमी
मूल रेंज: फ्लाइट कैमरा 1005(0402)～□22mm IC, 0603(0201)～□12mm (विकल्प)
स्टैंडर्ड फिक्स्ड कैमरा (FOV35) 32mm IC (लीड पिच: 0.4mm)
विशेष निश्चित कैमरा (FOV20) ～□17mm IC (लीड पिच: 0.3mm)
विशेष निश्चित कैमरा (एफओवी 45) ～□42 मिमी आईसी (लीड पिच: 0.5 मिमी)
न्यूनतम।लीड पिच (QFP) 0.3 मिमी (FOV20 विजन के साथ)
न्यूनतम।बॉल पिच (बीजीए) 0.5 मिमी (एफओवी 20 विजन के साथ)
15 मिमी तक के हिस्से (9 मिमी: उड़ान दृष्टि के साथ)
बिजली की आवश्यकता AC220V～240V (50/60 हर्ट्ज, 3 चरण) RMS 2.6kVA (अधिकतम: 6kVA)
क्षेत्र/आकार (मिमी)(x*y*h) 1650×1540×1420
शुद्ध वजन लगभग 1380 किग्रा
फीडर प्रकार 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी, 32 मिमी, 44 मिमी, 56 मिमी बेल्ट फीडर, ट्रे, कंपन फीडर, 20-एक्शन मल्टी-डिस्क आईसी कैबिनेट
हवा की खपत 5 किग्रा/सेमी³, 160एनएल/मिनट
CP45FVNEO
मद CP45F/FV NEO
विज़ुअलाइज़ेशन मेथड फुल विजन (फ्लाई विजन + स्टेज विजन)
बढ़ते गति चिप अधिकतम गति 0.178sec/चिप,
IPC9580 14900CPH (1608)
आईसी उड़ान कैमरा 0.75sec/QFP64
फिक्स्ड कैमरा 1.6sec/QFP256
बढ़ते सटीकता 0603 (0201) चिप ± 0.08 मिमी
1005चिप ~ ± 0.1 मिमी
क्यूएफपी ± 0.04 मिमी
घटक आकार फ्लाइंग कैमरा 1005(0402)～□22mm IC, 0603(0201)～□12mm (विकल्प)
स्टैंडर्ड फिक्स्ड कैमरा (FOV35) 32mm IC (लीड पिच: 0.4mm)
विशेष निश्चित कैमरा (FOV20) ～□17mm IC (लीड पिच: 0.3mm)
विशेष निश्चित कैमरा (एफओवी 45) ～□42 मिमी आईसी (लीड पिच: 0.5 मिमी)
न्यूनतम।लीड पिच (QFP) 0.3 मिमी (FOV20 विजन के साथ)
न्यूनतम।बॉल पिच (बीजीए) 0.5 मिमी (एफओवी 20 विजन के साथ)
15 मिमी तक के हिस्से (9 मिमी: उड़ान दृष्टि के साथ)
पीसीबी बोर्ड का आकार 460X400X4.2 ~ 50X30X0.38 / 510X460X4.2 ~ 50X100X0.38 (CP45-L NEO)
