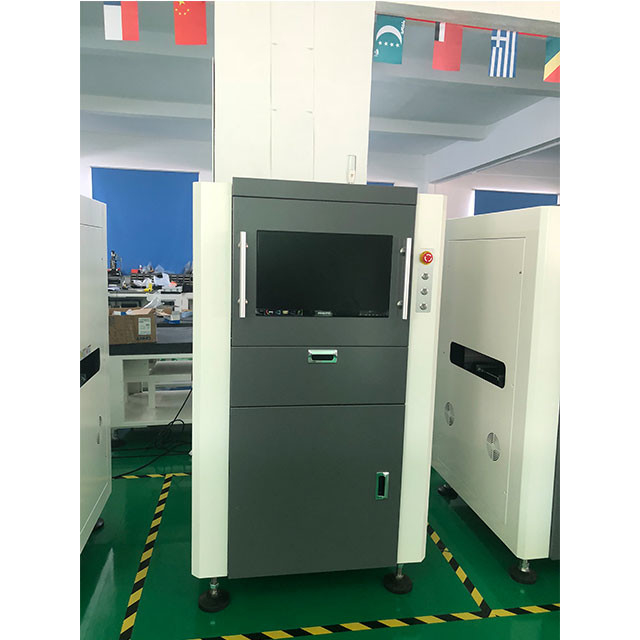

श्रीमती स्वचालित इनलाइन AOI ऑप्टिकल निरीक्षण मशीन
एक स्वचालित ऑप्टिकल निरीक्षण मशीन को (AOI) मशीन के रूप में भी संक्षिप्त किया जाता है।सीएनएसएमटी हमेशा अपने उपभोक्ताओं के लिए अधिक प्रभावी उत्पाद तैयार करने के लिए काम करता रहा है।जिससे वे कम समय में अपने कार्यों को आसानी से कर सकें।एक स्वचालित इनलाइन s810 ऑप्टिकल निरीक्षण मशीन CNSMT का एक नया उत्पादन है।यह उपभोक्ताओं को अपने पीसीबी में त्रुटियों का स्वचालित रूप से निरीक्षण करने में मदद करता है।
यह मशीन दो प्रकार की विफलताओं का पता लगा सकती है, पहली है विनाशकारी विफलताएं जैसे लापता घटक।यह गुणवत्ता की विफलताओं का पता लगाता है, जैसे कि तिरछे घटक।इस गुणवत्ता के अलावा, यह कई अलग-अलग विशेषताओं के साथ आता है जो इस मशीन को उपभोक्ताओं के लिए अत्यधिक विश्वसनीय बनाते हैं।इस आलेख में,
हम CNSMT की स्वचालित इनलाइन ऑप्टिकल निरीक्षण मशीन के बारे में सच्ची जानकारी साझा करने जा रहे हैं जो आपके लिए फायदेमंद होने वाली है।तो अगर आप इस उत्पाद के बारे में अधिक जानना चाहते हैं, तो इस लेख को और पढ़ने के लिए नीचे स्क्रॉल करें!
हमें स्वचालित ऑप्टिकल निरीक्षण मशीन का उपयोग करने की आवश्यकता क्यों है?
हमें निरीक्षण के लिए इस मशीन का उपयोग करने की आवश्यकता क्यों है, भले ही मैनुअल विधि की भी आवश्यकता हो?इन मशीन सुविधाओं में गहराई से कूदने से पहले आइए चर्चा करें कि एओआई मशीन का उपयोग करना क्यों महत्वपूर्ण है।किए गए सुधारों के बावजूद, पिछले कुछ वर्षों की तुलना में सर्किट बोर्ड अधिक जटिल होते जा रहे हैं जितना हम सोचते हैं।बोर्ड की मैनुअल विधि में इस जटिलता के कारण अब सर्किट के लिए एक व्यवहार्य विकल्प नहीं है।इसके लिए हमें एक उन्नत विधि की आवश्यकता है।
बोर्ड की जटिलता से निपटने के लिए हम एक एओआई मशीन का उपयोग करते हैं जो यह सुनिश्चित करती है कि उत्पादन लाइन में दोषों का जल्द से जल्द पता लगाकर लागत को यथासंभव कम रखा जाए।यह सोल्डर और असेंबली क्षेत्र में समस्याओं और दोषों का बहुत जल्दी पता लगाता है।यह सुनिश्चित करता है कि एक ही समस्या के साथ बहुत सारे बोर्ड बनने से पहले दोषों को पहचाना और ठीक किया जा रहा है।
CNSMTs s810 स्वचालित ऑप्टिकल निरीक्षण मशीन की विशेषताएं:
| छवि संकल्प |
标配15微米/点 (对应FOV:36毫米*30毫米) 15 माइक्रोन/पॉइंट (FOV के अनुरूप: 36 मिमी * 30 मिमी)
|
||||||||
| ऑप्टिकल लेंस | 5.0M像素级远心镜头,景深:8毫米-10毫米 टेलीसेंट्रिक लेंस 5.0 M के पिक्सेल स्तर पर, क्षेत्र की गहराई: 8 मिमी - 10 मिमी | ||||||||
|
光源系统प्रकाश स्रोत प्रणाली
|
आरजीबी环形多角度एलईडी结构光源 आरजीबी रिंग मल्टी-एंगल एलईडी लाइट सोर्स स्ट्रक्चर |
||||||||
| प्रकाश नियंत्रण प्रणाली | 数字式恒流控制器डिजिटल निरंतर चालू नियंत्रक | ||||||||
| सॉफ्टवेयर पहचान प्रणाली | डिटेक्शन एल्गोरिथम | टेम्पलेट मिलान | ,自动搜索与预先采样的彩色模版最为相似的图像,并计算出相似度的百分比 खोज विंडोज के भीतर, रंग टेम्पलेट की स्वचालित खोज और नमूनाकरण अग्रिम में सबसे समान छवियां हैं, और प्रतिशत की गणना करें समानता | ||||||
| बुद्धिमान पहचान | ,无需人工干预सॉफ्टवेयर इंटेलिजेंट लर्निंग टेम्प्लेट और आउटपुट वैल्यू, बिना मानवीय हस्तक्षेप के | ||||||||
| सर्कल का पता लगाना | ,定位,并计算出圆的半径 स्वचालित खोज सर्कल, स्थिति, और सर्कल के त्रिज्या की गणना करें | ||||||||
| ध्रुवीयता का पता लगाना | ,检测元件是否极性反घटक छवियों की स्थिति के अनुसार, तत्व का पता लगाना रिवर्स पोलरिटी है | ||||||||
| 桥连检测 ब्रिज डिटेक्शन | चमक के माध्यम से खिड़की के तत्व के माध्यम से आंका जाता है | ||||||||
| 亮度平均值 औसत चमक | 计算窗口内平均亮度विंडो औसत चमक | ||||||||
| अधिकतम चमक | ,并输出平均值 खोज विंडोज़ के भीतर औसत क्षेत्र की चमक को सबसे बड़ा सेट करें,और आउटपुट माध्य मान | ||||||||
| 亮度最小值 न्यूनतम की चमक | ,并输出平均值 खोज विंडोज़ के भीतर औसत न्यूनतम क्षेत्र की चमक सेट करें, और आउटपुट माध्य मान | ||||||||
| ल्यूमिनेन्स नमूनाकरण | ,并设定百分比 खिड़की की चमक निकालें, और प्रतिशत सेट करें | ||||||||
| चमक रेंज | ,并输出值 खोज Windows सेटअप क्षेत्र और आउटपुट मान के भीतर चमक मानों की श्रेणी | ||||||||
| 相对偏移सापेक्ष ऑफसेट | X/Y的数值 आउटपुट घटक, X/Y ऑफ़सेट का मान | ||||||||
| चरित्र पहचान | 自动识别元件本身上的字母及数字 तत्व पर ही स्वत: पहचान पत्र और नंबर | ||||||||
| 两端角度侦测 दो अंत बिंदु का पता लगाना | इलेक्ट्रोड के दोनों सिरों पर बुद्धिमान ट्रैकिंग घटक और कोण की गणना करें | ||||||||
| 整版侦测पूरी पहचान | ,检测पीसीबी的异物 पूरे पता लगाने के लिए क्षेत्रीय, पीसीबी के विदेशी शरीर का पता लगाने | ||||||||
| 条形码识别 बार कोड पहचान | ,二维条形码 बुद्धिमान पहचान एक आयामी, दो आयामी बार कोड | ||||||||
|
छवि प्रसंस्करण गति
|
एफओवी (एफओवी प्रसंस्करण गति)
|
<170毫秒 <170ms |
|||||||
| आंदोलन की गति |
800毫秒 अधिकतम: 800 मिमी / एस |
||||||||
| पता लगाने की गति |
3500平方毫米/秒 3500mm2/एस
|
||||||||
|
मैं विशेषताएं |
IPE इमेज प्रोसेसिंग एक्सप्रेशन ,允许用户使用简单的表达式自定义图像源,配合不同的算法可以组合出不同的效果,可以极大的提高检出率和减低误报率.Qubit AOI ,每个像素由 1 4个通道的数据表示, आईपीई ,生成新的图像.可检测板上任意位置多IPE का संक्षिप्त नाम इमेज प्रोसेसिंग एक्सप्रेशन है, उपयोगकर्ता को सरल एक्सप्रेशन कस्टम इमेज सोर्स का उपयोग करने की अनुमति देता है, विभिन्न एल्गोरिदम के साथ अलग-अलग प्रभावों को जोड़ा जा सकता है, यह पता लगाने की दर को बढ़ा सकता है और झूठी सकारात्मकता की दर को कम कर सकता है।छवि स्रोत में क्यूबिट एओआई सिस्टम जाली के पिक्सल को समझ सकता है, प्रत्येक पिक्सेल डेटा 1 से 4 चैनल तक, आईपीई अभिव्यक्ति छवि स्रोत में प्रत्येक पिक्सेल की स्वतंत्र गणना कर सकती है, एक नई छवि उत्पन्न कर सकती है।प्लेट पर किसी भी स्थान से अधिक का पता लगाया जा सकता है | ||||||||
|
ऑपरेशन
|
,精确自动定位微米,制程快捷,支持远程式离线调试,不影响设备正常测试 चित्रा ऑफ़लाइन प्रोग्रामिंग और डिबगिंग बनाता है, सटीक स्वचालित पोजिशनिंग माइक्रोन, त्वरित प्रक्रिया, ऑफ़लाइन डीबगिंग रिमोट प्रकार का समर्थन करता है, प्रभावित नहीं करता है सामान्य परीक्षण उपकरण
|
||||||||
| निशान | अंक गिनती | 2个常用的चिह्नचिह्न点 आमतौर पर उपयोग किए जाने वाले दो चिह्न बिंदुओं या अधिक चिह्नों का चुनाव | |||||||
|
परीक्षण सामग्री
|
मिलाप पेस्ट मुद्रण
|
,无锡,少锡,多锡,断路,污染,桥接 विक्षेपण, वूशी, थोड़ा टिन, अधिक टिन, ब्रेक, संदूषण, पुल
|
|||||||
| मैंपास्टर |
,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损,污染,桥接,IC弯脚 मिसिंग पार्ट्स, ऑफसेट, स्क्यू, इरेक्शन, साइड स्टैंड, मोड़, विपरीत ध्रुवीयता, गलती, क्षति, संदूषण, पुल, आईसी क्लबफुट किसी भी स्थान से अधिक
|
||||||||
| रिफ्लो सोल्डरिंग के बाद |
,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损,污染,桥接,无锡,少锡,少锡,多锡,假焊,锡球,IC弯脚,任一गुम पुर्जे, ऑफसेट, स्क्यू, इरेक्शन, साइड स्टैंड, टर्निंग पार्ट्स, रिवर्स पोलरिटी, फॉल्ट, डैमेज, संदूषण, ब्रिज, वूशी, लिटिल टिन, टिन, झूठी वेल्डिंग, सोल्डर बॉल्स, आईसी बेंट फीट, किसी से भी ज्यादा जगह
|
||||||||
| वेव सोल्डरिंग के बाद | ,无锡,少锡,多锡,假焊,锡珠,锡洞,短路,任一位置多件 सुई, वूशी, थोड़ा टिन, टिन, झूठी वेल्डिंग, सोल्डर बॉल, सोल्डर होल, शॉर्ट सर्किट डालें, किसी भी जगह से ज्यादा | ||||||||
| लाल रबर शीट | ,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损,益胶,任一位置多件 लापता भागों, ऑफसेट, तिरछा, इरेक्शन, साइड स्टैंड, टर्न, रिवर्स पोलरिटी , गलत, क्षतिग्रस्त, अच्छा चिपकने वाला, किसी भी स्थान से अधिक | ||||||||
| यांत्रिक प्रणाली |
मैं विरोधी स्थैतिक उपाय |
,配防静电环 एंटीस्टेटिक सॉकेट, एंटी-स्टैटिक रिंग |
|||||||
| पीसीबी (पीसीबी आकार) |
50×50毫米~500×325毫米 50 * 50 मिमी ~ 500 * 325 मिमी, (ग्राहक अनुरोध के अनुसार कस्टम बड़ा आकार) |
||||||||
|
पीसीबी पीसीबी की मोटाई |
0.3毫米~6毫米 0.3 मिमी से 6 मिमी |
||||||||
|
पीसीबी पीसीबी ताना डिग्री |
6毫米(有夹具辅助矫正变形)可消除पीसीबी变形影响(特殊要求可定制) 6 मिमी या उससे कम (एक स्थिरता सहायक सुधार विरूपण) पीसीबी विरूपण प्रभाव को समाप्त कर सकता है (विशेष आवश्यकताओं को अनुकूलित किया जा सकता है)
|
||||||||
|
मैं घटक ऊंचाई |
30mm 20mm (特殊要求可订制) टॉप साइड≤30mm बॉटम साइड≤20mm |
||||||||
| सबसे छोटा भाग |
0201元件,0.2毫米间距及以上आईसी 0201 घटक, चिप 0.3 मिमी रिक्ति और ऊपर |
||||||||
|
एक्स, वाई平台 एक्स, वाई प्लेटफॉर्म |
मैं ड्राइव उपकरण |
交流伺服电机系统एसी सर्वो मोटर सिस्टम | |||||||
|
मैं सटीक स्थिति |
8微米 8um |
||||||||
| नियंत्रण प्रणाली | ऑपरेटिंग सिस्टम | विंडोज 10 | |||||||
|
मैं बृहत अभिकलित्र |
I7 सीपीयू, 8जी जीपीयू显卡,16जी,500जी固态硬盘,1टीबी机械硬盘
|
||||||||
| प्रदर्शन | 22英寸液晶宽屏显示器 22 इंच एलसीडी वाइडस्क्रीन डिस्प्ले | ||||||||
| 其它参数 अन्य पैरामीटर | यांत्रिक आयाम |
90厘米×95厘米×160厘米 90 सेमी × 95 सेमी × 160 सेमी |
|||||||
| वजन |
500公斤 500 किलो |
||||||||
| बिजली की आपूर्ति |
220伏特 ± 10%, 频率50/60 हर्ट्ज, 额定功率1000W AC220V ± 10%, एकल चरण 50/60HZ, बिजली की खपत 1000W |
||||||||
उच्च गुणवत्ता वाला कैमरा:
S810 AOI मशीन में उच्च गुणवत्ता वाले 5 मिलियन पिक्सेल आयातित कैमरे का उपयोग किया जा रहा है।यह कैमरा पीसीबी असेंबलियों के भीतर की खराबी और समस्याओं को तेज गति से कैप्चर करता है।छवि को कैप्चर करने और उच्च गुणवत्ता वाले परिणाम देने के लिए कैमरा अच्छी गुणवत्ता का होना चाहिए।कैमरा लक्ष्य पीसीबी के पास रखा गया है और इसके लिए एक अच्छी प्रकाश व्यवस्था की आवश्यकता है
मजबूत लेंस:
S810 स्वचालित ऑप्टिकल निरीक्षण में उच्च औद्योगिक टेलोसेंट्रिक लेंस का उपयोग किया जा रहा है।यह निरीक्षण कार्य को बड़ी आसानी से करने में मदद करता है और कठिन चुनौतियों को दूर करने में मदद करता है।इन लेंसों को वस्तु की दूरी की परवाह किए बिना निरंतर आवर्धन के लिए डिज़ाइन किया जा रहा है।s820 AOI निरीक्षण मशीन के लिए उपयोग किए जा रहे इस लेंस की गहराई लगभग 5mm है।इस लेंस की उच्च गहराई के साथ विशेष आवश्यकताओं का चयन किया जा सकता है।
प्रकाश के स्रोत:
सीएनएसएमटी स्वचालित ऑप्टिकल निरीक्षण मशीन में तीन प्रकाश स्रोत उपलब्ध हैं।इन बत्तियों का रंग लाल, हरा और नीला है।ये रोशनी एक अंगूठी के रूप में मौजूद हैं।इसके अलावा, एक सफेद समाक्षीय एलईडी स्रोत भी प्रदान किया जाता है।प्रकाश व्यवस्था उपलब्ध छवियों को बढ़ाने में मदद करती है और बदले में, दोषों को अधिक आसानी से उजागर करने में सक्षम बनाती है।
उत्पाद के विभिन्न भागों का परीक्षण:
AOI मशीन का उपयोग PCB के विभिन्न भागों के परीक्षण और विश्लेषण के लिए किया जाता है।इसका उच्च गुणवत्ता वाला परीक्षण तंत्र गुणवत्ता सुनिश्चित करने में मदद करता है।इसके अलावा, यह लापता भागों, मकबरे, साइड स्टैंड आदि जैसे मुद्दों का पता लगाता है।यह सोल्डर जोड़ों और तरंगों के सोल्डरिंग निरीक्षण में दोषों का भी पता लगाता है।इसकी इमेज प्रोसेसिंग स्पीड लगभग <240 मिलीसेकंड (15um) है।यह इस कार्य को उच्च सटीकता और स्थिरता के साथ करता है।
कंप्यूटर पीसीबी ट्रांसफर सिस्टम:
बॉटम-अप फिक्स है और यह बड़ी प्लेट को झुकने देता है।बड़ी प्लेट के झुकने को ठीक करने के लिए थिम्बल फ़ंक्शन का उपयोग किया जा सकता है।यह प्लेट के स्वचालित प्रवेश और निकास की अनुमति देता है।उपभोक्ता सिस्टम की चौड़ाई को अपनी इच्छानुसार स्वचालित रूप से समायोजित कर सकते हैं।इसके अलावा, मशीन में एक बटन होता है जिससे हम प्लेटों की स्थिति बदल सकते हैं।
एक्सवाई प्लेटफॉर्म:
एओआई मशीन में एक्सवाई प्लेटफॉर्म भी मौजूद है जो वेक्टर गणना पर आधारित है।दोषों का पता लगाने के अपने कार्य को करने के लिए कैमरा X और Y दोनों दिशाओं में घूम सकता है।पीसीबी को निरीक्षण के लिए लगाया जा रहा है।यह 500mm/s की स्पीड से चलती है।और इसकी स्थिति सटीकता लगभग <10um है।
सॉफ्टवेयर सिस्टम:
एओआई मशीन के लिए उपयोग किया जा रहा सॉफ्टवेयर ऑपरेटिंग सिस्टम माइक्रोसॉफ्ट विंडोज 7 है। यह ओएस अत्यधिक विश्वसनीय है और कार्य को अधिक तेज़ी से और सटीक रूप से करने में मदद करता है।यह सिस्टम सॉफ्टवेयर अपने ग्राफिकल यूजर इंटरफेस के कारण किसी भी उपयोगकर्ता द्वारा आसानी से उपयोग किया जा सकता है।
मशीन का OS यूजर को एक बेहतरीन प्लेटफॉर्म प्रदान करता है।एक उपयोगकर्ता ग्राफिकल घटकों पर क्लिक करके उस पर सभी कार्यों को आसानी से कर सकता है।इसके अलावा, यह ओएस लचीला और सुरक्षित है।
चलाने में आसान:
यह स्वचालित इनलाइन निरीक्षण मशीन संचालित करने और उपयोग करने में बहुत आसान है।लगभग हर कोई इसे आसानी से समझ सकता है क्योंकि इसका कीबोर्ड सिस्टम चीनी और अंग्रेजी दोनों संस्करणों में उपलब्ध है।यह ऑफ़लाइन प्रोग्रामिंग और डिबगिंग को भी सहायता प्रदान करता है।
मल्टी-मशीन नियंत्रण:
एक स्वचालित ऑप्टिकल निरीक्षण मशीन की एक और जबरदस्त विशेषता यह है कि यह टर्मिनल नियंत्रण के माध्यम से एक ही मॉडल के कई टर्मिनलों को संभाल सकती है।इसमें नेटवर्किंग फ़ंक्शन भी शामिल है।इसे एनजी टर्मिनलों के साथ नेटवर्क किया जा सकता है।इसके अलावा, यह मरम्मत स्टेशन पर पीसीबी असेंबली त्रुटियों की जांच और मरम्मत कर सकता है।
स्वचालित ऑप्टिकल निरीक्षण मशीनों की लागत को प्रभावित करने वाले प्रमुख कारक:
इस खंड में, हम उन कारकों पर रिपोर्ट करने जा रहे हैं जो इन मशीनों की लागत के पीछे वास्तविक कारण हैं।साथ ही हम आपको बताएंगे कि इस मशीन को खरीदने से पहले आपको किन बातों का ध्यान रखना चाहिए।
हार्डवेयर और सॉफ्टवेयर की लागत:
स्वचालित ऑप्टिकल निरीक्षण मशीनों के सॉफ़्टवेयर में ऑपरेटिंग सिस्टम और निरीक्षण प्रक्रिया के लिए उपयोग किए जाने वाले सॉफ़्टवेयर होते हैं।AOI सिस्टम के हार्डवेयर में एक रिकग्निशन सिस्टम, मैकेनिज्म सिस्टम, कंट्रोलर सिस्टम आदि होते हैं।हार्डवेयर और सॉफ्टवेयर पर विभिन्न विकल्प स्वचालित ऑप्टिकल निरीक्षण मशीन की कीमत को प्रभावित कर सकते हैं।
कस्टम सेवा में लागत:
स्वचालित ऑप्टिकल निरीक्षण मशीन खरीदने के बाद, कभी-कभी ग्राहक अतिरिक्त सेवाओं की मांग कर सकते हैं।वे अपने लिए वारंटी को 3 साल से अधिक तक बढ़ाने या मशीन का उपयोग करने के तरीके के बारे में प्रशिक्षण देने जैसी सेवाओं के लिए पूछ सकते हैं।तो, इन अतिरिक्त सेवाओं के लिए, आपको मशीन की वास्तविक कीमत के अलावा कुछ अतिरिक्त शुल्क देने होंगे।
लाभ दर:
AOI के विभिन्न मॉडलों में निर्माताओं के लिए अलग-अलग लाभ दर होती है।लाभ प्रत्येक कंपनी के लिए सबसे महत्वपूर्ण चीज है।आमतौर पर नए मॉडल, उन्नत मॉडल और कस्टम मॉडल अधिक लाभ कमाते हैं।जबकि पुराने मॉडल और स्टैंडर्ड मॉडल कम मुनाफा कमाते हैं।
इस मशीन को खरीदते समय ध्यान रखने योग्य बातें- एक संपूर्ण उपयोगकर्ता मार्गदर्शिका:
उत्पाद की गुणवत्ता सुनिश्चित करने के लिए इलेक्ट्रॉनिक विनिर्माण उद्योग के लिए स्वचालित ऑप्टिकल निरीक्षण मशीन बहुत महत्वपूर्ण हो गई है।इसलिए कई अलग-अलग ब्रांडों से सर्वश्रेष्ठ और अत्यधिक विश्वसनीय एओआई मशीन चुनना इलेक्ट्रॉनिक विनिर्माण श्रमिकों के लिए एक प्रमुख मुद्दा बन गया है।
इस खंड में, हम इस मशीन को खरीदने के संबंध में कुछ जानकारी साझा करने जा रहे हैं।इसके अलावा, हम आपको यह भी बताएंगे कि इस उत्पाद को खरीदते समय किन बातों का ध्यान रखना चाहिए।तो बिना समय बर्बाद किए चलिए शुरू करते हैं!
एओआई की संरचना:
एक स्वचालित ऑप्टिकल निरीक्षण मशीन को खरीदने से पहले उसकी बुनियादी संरचना और संरचना को समझना बहुत महत्वपूर्ण है।एओआई विभिन्न प्रकार के सिस्टम से बना है जिसमें विजन सिस्टम, सॉफ्टवेयर सिस्टम, मैकेनिकल सिस्टम और ऑपरेटिंग सिस्टम शामिल हैं।ये सभी चीजें स्वचालित इनलाइन ऑप्टिकल निरीक्षण मशीन के प्रमुख घटक हैं।इस उत्पाद को खरीदने से पहले हमेशा इन घटकों की जांच करें।
AOI का विजन सिस्टम चयन:
दूसरी बात जो आपको ध्यान में रखनी चाहिए वह है दृष्टि प्रणाली का चयन।AOI का विज़न सिस्टम एक कैमरा और एक प्रकाश स्रोत से बना होता है।
लेकिन लाइन स्कैन कैमरे की छवि प्रतिलिपि प्रस्तुत करने योग्यता खराब है और कोण को समायोजित करना मुश्किल है।इसलिए कैमरे का सबसे अच्छा विकल्प एक क्षेत्र स्कैन कैमरा है।एरिया स्कैन कैमरों को दो कैटेगरी (1) एनालॉग कैमरा (2) डिजिटल कैमरा में बांटा जा रहा है।
विनिर्माण उद्योग में एनालॉग कैमरों का व्यापक रूप से उपयोग किया जा रहा है।डिजिटल कैमरों का बहुत महत्व है, और उनके पास अच्छी छवि प्रतिलिपि प्रस्तुत करने योग्यता का लाभ है, जो सॉफ्टवेयर के लिए छवियों का विश्लेषण और प्रक्रिया करने के लिए सुविधाजनक है।इसके फायदों के बावजूद, यह बहुत महंगा है।
मोटर की पसंद:
AOI मशीनों द्वारा उपयोग की जाने वाली मोटरें रैखिक, सर्वो मोटर्स और स्टेपिंग मोटर्स हैं।निर्माताओं द्वारा सबसे अधिक इस्तेमाल की जाने वाली मोटरें सर्वो और स्टेपिंग मोटर्स हैं।रैखिक मोटर्स की सटीकता बहुत अधिक है।
रैखिक मोटर्स के बाद, सर्वो मोटर्स में उच्च सटीकता होती है।लेकिन, अगर हम स्टेपिंग मोटर्स के बारे में बात करते हैं, तो अन्य दो मोटरों की तुलना में उनकी सटीकता बहुत अधिक होती है।मोटर्स का चयन लागत प्रभावी पद्धति पर आधारित होना चाहिए।इसलिए यदि आप सटीकता से समझौता नहीं करना चाहते हैं, लेकिन आपके पास एक तंग बजट है, तो सर्वो मोटर्स के लिए जाएं।
सॉफ्टवेयर:
एओआई के कार्यक्रम को नियंत्रित करने के लिए सॉफ्टवेयर वातावरण बहुत महत्वपूर्ण है।मशीन खरीदने से पहले यह जानना जरूरी है कि सॉफ्टवेयर किस प्रोग्रामिंग लैंग्वेज में विकसित किया गया है।वास्तविक कार्य अनुभव के अनुसार, C++ भाषा में विकसित सॉफ्टवेयर अत्यधिक स्थिर और विश्वसनीय है।सी ++ मशीन के बहुत करीब है, और इसे जल्दी से संसाधित किया जाता है।तो, विंडोज ऑपरेटिंग सिस्टम के लिए जाना एक अच्छा विकल्प होगा क्योंकि इसे सी/सी ++ में विकसित किया गया है।
निष्कर्ष:
CNSMT स्वचालित ऑप्टिकल निरीक्षण मशीन पीसीबी में दोषों और समस्याओं का बहुत जल्दी पता लगा लेती है।इसने मैनुअल विधि के उपयोग को बदल दिया है और अब सभी निर्माता जटिल घटकों के लिए स्वचालित विधि का उपयोग कर रहे हैं।
इसमें कोई संदेह नहीं है कि मैनुअल विधि अच्छी है, लेकिन पीसीबी असेंबलियों में बढ़ती जटिलता के कारण, मैनुअल विधि अब बेहतर विकल्प नहीं है।CNSMT AOI मशीन कई अलग-अलग विशेषताओं के साथ आती है जिसमें अत्यधिक आयातित कैमरा, xy प्लेटफॉर्म आदि शामिल हैं।
इसमें एक प्रकाश स्रोत होता है जिसमें एक अंगूठी के रूप में मौजूद तीन अलग-अलग रंग की रोशनी होती है।इसे संचालित करना बहुत आसान है क्योंकि कीबोर्ड सिस्टम दो अलग-अलग भाषाओं में उपलब्ध है।इसलिए, यदि आप अपने व्यवसाय में नवीनता लाना चाहते हैं, तो यह उत्पाद आपके लिए एक बढ़िया विकल्प होगा।
