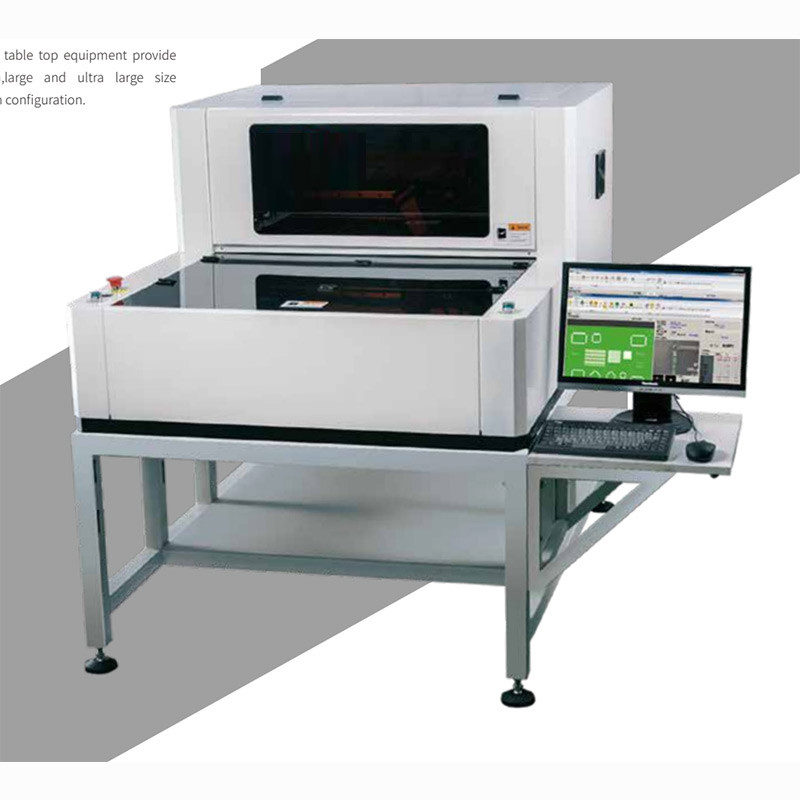

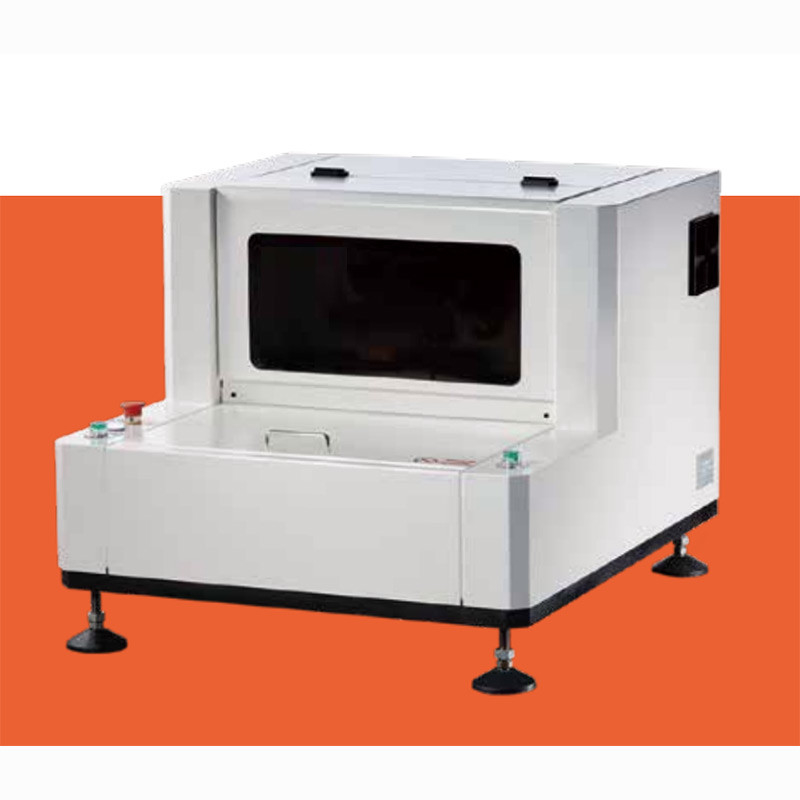

ऑफलाइन स्वचालित एसपीआई, डेस्कटॉप सोल्डर पेस्ट निरीक्षण मशीन
यह एक अर्थव्यवस्था और उच्च गुणवत्ता वाले ऑफ़लाइन सोल्डर पेस्ट निरीक्षण प्रणाली है, कुछ मध्य या छोटे एसएमटी कारखाने को पूरा करने के लिए, हमने बाजार में इस प्रकार की लागत प्रभावी एसपीआई मशीन विकसित की है।
यह ऑफ़लाइन एसपीआई इनलाइन की तुलना में बहुत अधिक सस्ता है, आपको केवल कम लागत की आवश्यकता है, आपकी एसएमटी असेंबली लाइन के लिए स्वचालित सोल्डर पेस्ट निरीक्षण मशीन मिल जाएगी।
डेस्कटॉप एसपीआई विनिर्देश:
| मापदंडों | ||||
| आदर्श | सीएन-ओएस100 | CN-OS200 | सीएन-ओएस300 | |
| मापन सिद्धांत | 3DwhitelihtPSLMPMP(प्रोग्रामेबल स्पैटियल लाइट मॉड्यूलेशन, फेज मेजरमेंट प्रो फ्लो ओमेट्री) | |||
| मापन | (मात्रा, रकबा, ऊंचाई, XY ऑफ़सेट, आकार) | |||
| गैर-निष्पादित प्रकारों का पता लगाना | (अनुपलब्ध प्रिंट, अपर्याप्त टिन, अत्यधिक टिन, ब्रिजिंग, ऑफसेट, मा-आकार, सतह संदूषण) | |||
| कैमरा पिक्सेल | 1.3M | 5एम | 5एम | |
| लेंस संकल्प | 20um/18um | 16um (13umas विकल्प) | 16um (13umas विकल्प) | |
| मैं | 402 | 0201(01005as विकल्प) | 0201(01005as विकल्प) | |
| एफओवी आकार | 26*20mm | 30 * 30 मिमी 30 * 30 मिमी |
||
| ऊंचाई सटीकता | 0.37um | |||
| XY精度सटीकता | (XY दिशा):15um XY दिशा):10um | |||
| दोहराने की क्षमता | (वॉल्यूम:<लम (4 सिग्मा) ； एकड़:<1%(4 सिग्मा) | |||
| गेजआर एंड आर | <10% | |||
| निरीक्षण गति | 1.5 सेकेंड/एफओवी | 0.5 सेकेंड/एफओवी | ||
| निरीक्षण प्रमुख की मात्रा | सिंगल हेड सिंगल हेड (ऑप टिप के रूप में ट्विन-हेड्स) |
|||
| मार्क-पॉइंट डिटेक्शन टाइम | 0.5 सेकेंड/टुकड़ा | |||
| मैक्सिमन मी या रिंग हाइट पीसीबी最大测量高度 |
±350um ±550um |
|||
| पीसीबी ताना की मैक्सिमन मापने की ऊँचाई | ± 2 मिमी | ± 5 मिमी | ||
| न्यूनतम पैड स्पेसिंग | 150um (संदर्भ के 150ums की ऊंचाई) | |||
| सबसे छोटा मापने का आकार | (आयत) :150um； (गोल):200um | |||
| पीसीबी载板尺寸अधिकतम लोडिंग पीसीबी आकार | X350xY250mm X460xY350mm X700xY600mm | |||
| फिक्स्ड या फ्लेक्सिबल ऑर्बिट सेटिंग | बाएं कक्षा | सामने की कक्षा | सामने की कक्षा | |
| इंजीनियरिंग सांख्यिकी | हिस्टोग्राम； एक्स बार-आर चार्ट； एक्स बार-एस चार्ट； सीपी और सीपीके；% गेज री पार्ट क्षमता डेटा； एसपीआई दैनिक/साप्ताहिक/मासिक रिपोर्ट | |||
| Gerber和CAD导入Gerber और CAD डेटा एलएम पोर्ट | Gerber格式(274x, 274डी) Gerber प्रारूप का समर्थन； टीच模式मैनुअल टीच मॉडल； CAD X/Y, भाग संख्या, पैकेज प्रकार等导入 (सीएडी एक्स/वाई, भाग संख्या, पैकेज प्रकार आरोपित) |
|||
| ऑपरेटिंग सिस्टम सपोर्ट | विंडोज 7 प्रोफेशनल (32位32बिट) | |||
| उपकरण मरो मेंशन और वजन | 630x480x540mm；75KG | 810x930x530mm；125KG | 1500x1100x600mm；345KG | |
| विकल्प | ||||
| 1D/2D बारकोड扫描枪； UPS不间断电源； (除CN-OS300外) | ||||
| 1D/2D बारकोड स्कैनर； UPS निरंतर बिजली आपूर्ति； वर्कस्टेशन (CN-OS300 को छोड़कर) | ||||
पंख"
पीएमपी मॉडुलन प्रोफाइल मापन प्रौद्योगिकी
उन्नत चरण प्रोफ़ाइल मॉड्यूलेशन मापन तकनीक (पीएमपी), 8-बिट ग्रेस्केल रिज़ॉल्यूशन का उपयोग करके, 0.37 माइक्रोन के एक डिटेक्शन रिज़ॉल्यूशन तक पहुंचना।सोल्डर पेस्ट प्रिंटिंग का उच्च-परिशुद्धता 3डी और 2डी मापन करें।
पूरे बोर्ड का निरीक्षण
पूरी तरह से स्वचालित पूरे बोर्ड निरीक्षण और मैनुअल माप क्षमता।स्वचालित रूप से सभी सोल्डर पेस्टों की मात्रा, क्षेत्र, ऊंचाई, XY स्थिति का पता लगाएं, जिनका पता लगाने की आवश्यकता है और स्वचालित रूप से प्रक्रिया दोषों की जांच करें जैसे कि लापता मुद्रण, कम टिन, अधिक टिन, ब्रिजिंग, ऑफसेट, खराब आकार, आदि। प्रत्यक्ष आयात Gerber का समर्थन करता है प्रारूप (274x, 274d) प्रारूप, मैनुअल टीच मोड।
1. पहचान सटीकता और पहचान विश्वसनीयता प्रदान करें।
2. ऊंचाई सटीकता: ± 1um (अंशांकन उपकरण)
3. दोहराव: ऊंचाई 1um से कम (4 σ) (अंशांकन उपकरण)
4. वॉल्यूम 1% (5 ) से कम है (अंशांकन उपकरण)
5. सिंक्रोनस डिफ्यूज रिफ्लेक्शन टेक्नोलॉजी (DL) सोल्डर पेस्ट की स्ट्रक्चरल शैडो और ब्राइट स्पॉट इंटरफेरेंस को पूरी तरह से हल करती है।
6. 1.3 मिलियन पिक्सेल उच्च-सटीक औद्योगिक डिजिटल कैमरा और उच्च-सटीक विशेष औद्योगिक लेंस को अपनाएं।
7. एकीकृत कास्ट एल्यूमीनियम फ्रेम और संगमरमर का आधार यांत्रिक संरचना की स्थिरता सुनिश्चित करता है।
8. सटीक सर्वो मोटर और बॉल स्क्रू और गाइड रेल उपकरण की उत्कृष्ट यांत्रिक स्थिति सटीकता सुनिश्चित करते हैं।
9. Gerber फ़ाइल आयात और मैनुअल Teach सभी उपयोगकर्ता आवश्यकताओं को पूरा करता है।
10. पांच मिनट की प्रोग्रामिंग और एक बटन का ऑपरेशन उपयोगकर्ता के संचालन को सरल बनाता है।
11. वास्तविक समय का पता लगाने और उपकरण की स्थिति की निगरानी के लिए सहज गतिशील निगरानी समारोह।
12. पता लगाने की गति 2.5 सेकंड/एफओवी से कम है।
