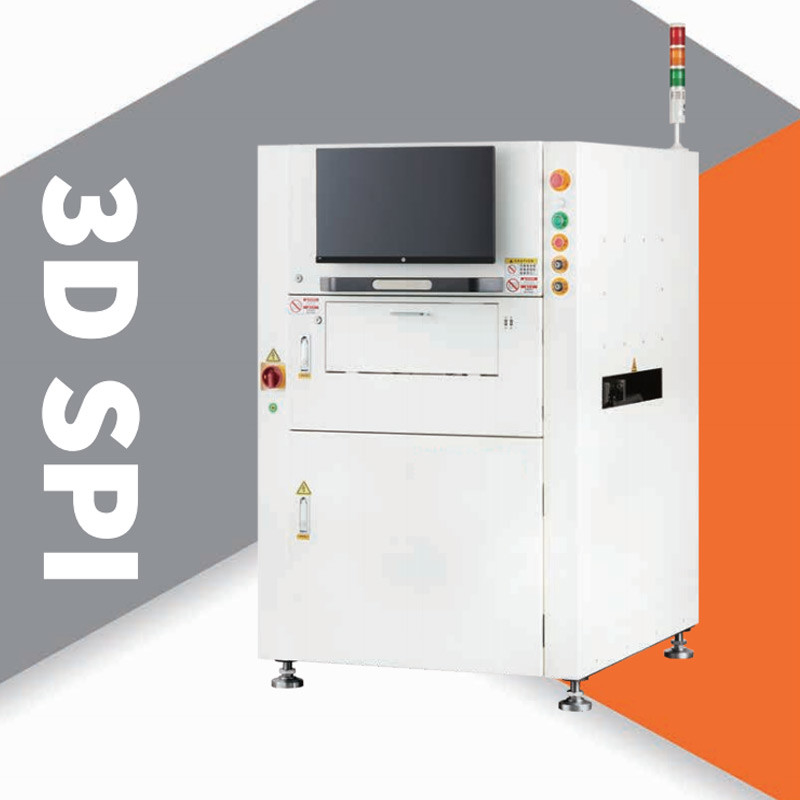

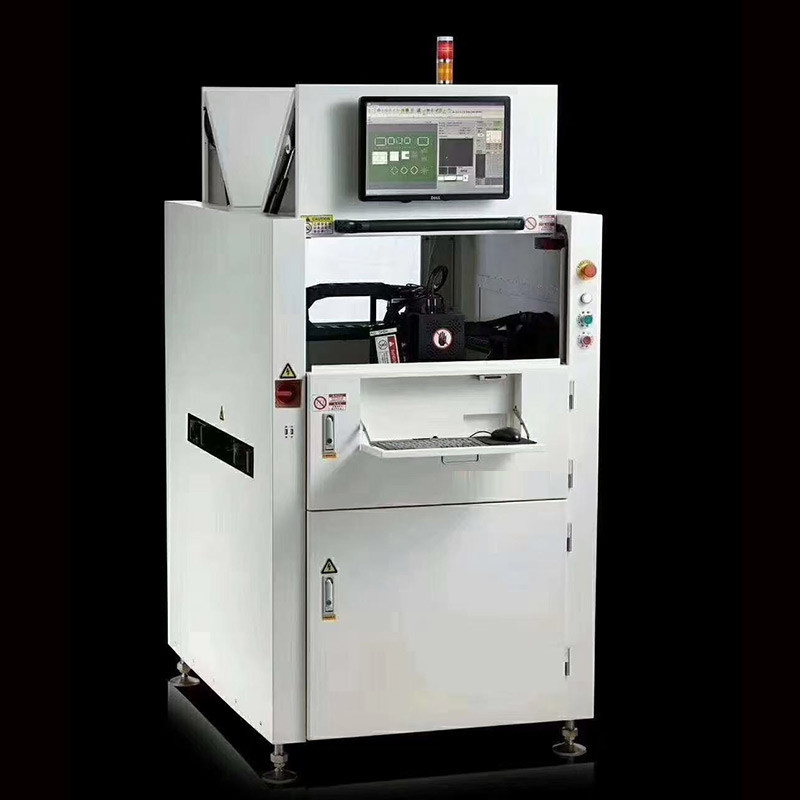

इनलाइन डुअल ट्रैक 3डी एसपीआई, डबल ट्रैक सोल्डर पेस्ट इंस्पेक्शन
विशिष्टता:
| /प्रौद्योगिकी मंच | दोहरी कन्वेयर टाइप-बी / सी |
| /श्रृंखला | एस धारावाहिक |
| मॉडल | SH8080D |
| /माप सिद्धांत | 3डीवाइटलाइटPSLMPMP(प्रोग्रामेबल स्पैटियल लाइट मॉड्यूलेशन, फेज मेजरमेंट प्रो फ्लो ओमेट्री) |
| मापन गैर-निष्पादित प्रकारों का पता लगाना |
(वॉल्यूम, रकबा, ऊंचाई, XY ऑफ़सेट, आकार, गुम पिन, अपर्याप्त टिन, अत्यधिक टिन, ब्रिजिंग, ऑफ़सेट, खराब आकार, सतह संदूषण) |
| /लेंस संकल्प | 4.5um/5um/6um/8um/l0um/12um/15um/16um/18um/20um (विकल्प) |
| /सटीकता | XY (रिज़ॉल्यूशन): 10um |
| अबी ity दोहराएँ | ऊंचाई:≤1um(4 सिग्मा) ； मात्रा/एकड़:<1%(4 सिग्मा) |
| /GageR&R | <<10% |
| /निरीक्षण गति | 0.35sec/FOV-0.5sec/FOV(विकल्प) |
| 检测头数量/ निरीक्षण प्रमुख के क्वान लाइट | मानक 1, विकल्प 2,3 |
| 基准点检测时间/मार्क-पॉइंट डिटेक्शन टाइम | 0.3 सेकंड/टुकड़ा |
| 最大检测高度/मैक्सिमन मी या रिंग हेड पीसीबी最大测量高度 |
± 550um (± 1200umas विकल्प) |
| पीसीबी ताना की मैक्सिमन मापने की ऊँचाई | ± 5 मिमी |
| /मिनिमुन पैड स्पेसिंग | 100um (बैंचमार्क के रूप में पैड की ऊंचाई 150um पैड है) 80um/100um/150um/200um (विकल्प) |
| /न्यूनतम तत्व | 01005/03015/008004 (विकल्प) |
| मैक्सिम अनलोडिंग पीसीबी आकार (एक्स * वाई) | 450x310+450x310(बी)470x310+470x310(सी) |
| 630x310+630x310 (बड़ा आकार) | |
| /कन्वेयर सेटअप | एल सामने की कक्षा, 2,3,4 गतिशील कक्षा |
| पीसीबी传送方向/पीसीबी स्थानांतरण दिशा | (बाएं से दाएं या दाएं से बाएं) |
| 轨道宽度调整/कन्वेयर चौड़ाई समायोजन | (मैनुअल और स्वचालित) |
| 工程统计数据एसपीसी/इंजीनियरिंग सांख्यिकी | हिस्टोग्राम； एक्स बार-आर चार्ट； एक्स बार-एस चार्ट； सीपी और सीपीके；% गेज री पार्ट क्षमता डेटा； एसपीआई दैनिक/साप्ताहिक/मासिक रिपोर्ट |
| Gerber和CAD导入Gerber और CAD डेटा एलएम पोर्ट | समर्थन Gerber प्रारूप (274x, 274d), मैनुअल टीच मॉडल) CAD X/Y, भाग संख्या, पैकेज प्रकार imput) |
| /ऑपरेटिंग सिस्टम सपोर्ट | विंडोज 7 प्रोफेशनल (64 बिट) |
| 设备规格/उपकरण मरो मेंशन और वजन | W1000xD1350xH1530 (B), 1200KgW1000xD1350xH1550 (C), 1220Kg |
| /वैकल्पिक | एक व्यक्ति अधिक मशीनों को नियंत्रित करता है, नेटवर्क पीसी (केवल सॉफ्टवेयर), 1 डी / 2 डी बारकोड स्कैनर, आउट-लाइन प्रोग्रामिंग सॉफ्टवेयर, यूपीएस निरंतर शक्ति आपूर्ति |
