पीसीबी असेंबली के लिए 240v 50 हर्ट्ज एसएमटी वाईजी 12 यामाहा पिक एंड प्लेस मशीन

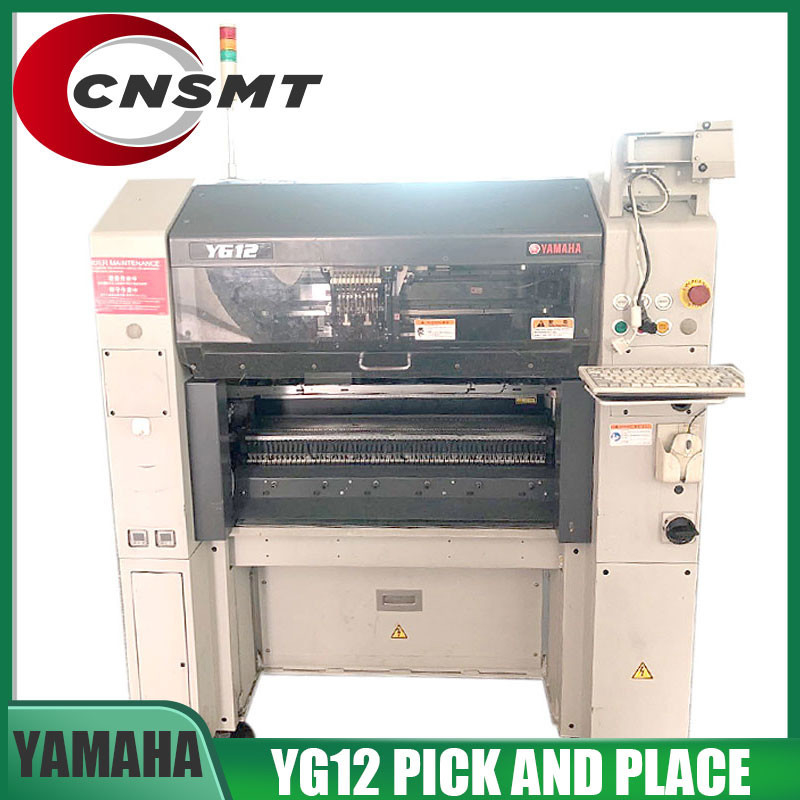

YAMAHA YG12 पिक एंड प्लेस मशीन
दुनिया भर में बहुत सी SMT फैक्ट्रियाँ इन 3 कारणों से YAMAHA YG12 PICK AND PLACE MACHINE पसंद करती हैं:
उल्लेख नहीं करने के लिए, YAMAHA YG12 पिक एंड प्लेस मशीन में पिछली श्रृंखला की तुलना में एक कॉम्पैक्ट डिज़ाइन है, जो इसे आपके कारखाने के अंदर रखने के लिए अधिक आधुनिक और आसान बनाता है।
यामाहा YG12 पिक एंड प्लेस मशीन के बारे में अधिक जानने के लिए, इसकी सटीक विशेषताएं नीचे दी गई हैं।
विशेषताएँ:
यामाहा YG12 विशिष्टता:
| पीसीबी आकार: | L510×W460 से L50×W50mm |
| बढ़ते गति: | 36,000 सीपीएच (0.1 सेकेंड/चिप) |
| बढ़ते सटीकता: | +/- 0.05 मिमी/चिप |
| घटक आकार सीमा: | 0402 (मीट्रिक आधार) से 32*मिमी घटक |
| फीडरों की संख्या: | 60 (अधिकतम, 8 मिमी टेप रील रूपांतरण) सिंगल साइड, डुअल साइड 120 विकल्प |
| मल्टी कैमरा | विकल्प |
| बिजली की आपूर्ति: | 3-चरण एसी 200/208/220/240/380/400/416 वी |
| मांग का दबाव: | 0.55MPa या अधिक, स्वच्छ, शुष्क अवस्था में |
| मशीन वजन: | 1250 किग्रा |
YAMAHA YG12 लाभ पंख:
1. उच्च कठोरता एकीकृत कास्टिंग फ्रेम:
(1) उच्च स्थायित्व और उच्च परिशुद्धता के साथ एकीकृत फ्रेम
(2) विभिन्न प्रायोगिक परीक्षणों के आधार पर विकसित और निर्मित संरचना का गहन विश्लेषण
(3) उच्च परिशुद्धता सुनिश्चित करने के लिए उच्च त्वरण ड्राइव के लिए अनुकूल
2. पीसीबी साइड क्लैंप पोजिशनिंग डिवाइस: पीसीबी की तरफ रेल क्लैंप फिक्सिंग विधि के रूप में तय की जाती है:
(1) यह पीसीबी के वारपेज को बेहतर ढंग से ठीक कर सकता है।
(2) पीसीबी पर पोजिशनिंग होल खोलने की कोई जरूरत नहीं है
(3) घटकों को पीसीबी के किनारे पर रखा जा सकता है (पीसीबी के किनारे को ठीक करने वाले स्टॉपर की स्थिति समायोज्य है)
3. पीसीबी समर्थन पोजीशनिंग डिवाइस:
पीसीबी कन्वेयर बेल्ट की चौड़ाई स्वचालित रूप से समायोजित होने के बाद, रेल एज क्लैंप स्वचालित रूप से पीसीबी के दो सिरों को ठीक कर देता है, और फिर सर्वो मोटर पीसीबी बोर्ड के निचले समर्थन डिवाइस को नियंत्रित करता है।इस तरह, आपको केवल सॉफ्टवेयर प्रोग्राम में पीसीबी की चौड़ाई और मोटाई निर्धारित करने की आवश्यकता है।समर्थन और ठीक करें, बढ़ते प्रक्रिया के दौरान पीसीबी विस्थापन परिवर्तनों को समाप्त करें
4. चार-बिंदु संदर्भ अंशांकन पीसीबी:
YG12 सुधार के लिए PCB पर अधिकतम 4 संदर्भ बिंदुओं का उपयोग कर सकता है।पतले बोर्डों और लचीले बोर्डों के लिए, 4 संदर्भ बिंदु सटीक प्लेसमेंट सुनिश्चित करने के लिए पूरे पीसीबी की वारपेज त्रुटि को पूरी तरह से ठीक कर सकते हैं।
5. रैखिक प्लेसमेंट हेड:
प्लेसमेंट हेड 5 ऑनलाइन प्लेसमेंट हेड्स का एक समूह है, और प्रत्येक प्लेसमेंट हेड की गति को रैखिक मोटर्स (लाइनर मोटर) और झंझरी के एक सेट द्वारा स्वतंत्र रूप से नियंत्रित किया जाता है, जो उच्च-सटीक प्लेसमेंट की बेहतर गारंटी देता है।
6. रैखिक मोटर नियंत्रण प्रणाली:
YAMAHA की स्व-विकसित उच्च-परिशुद्धता रैखिक मोटर (लाइनर मोटर) नियंत्रण प्रणाली प्लेसमेंट सटीकता और स्थिरता में सुधार करती है
7. घटक पहचान लेंस:
नवीनतम तीसरी पीढ़ी के उच्च-सटीक समग्र डिजिटल हेक्सागोनल लेंस, सभी सक्शन नोजल घटकों को चूसने के बाद, उच्च गति से लेंस से गुजरते हैं, ताकि सभी सक्शन घटकों की नॉन-स्टॉप मान्यता का एहसास हो सके।डिजिटल लेंस में 4 मिलियन पिक्सल (2048x2048) का उच्च रिज़ॉल्यूशन है, यह पूरी तरह से छवि की उच्च परिभाषा की गारंटी दे सकता है, और सटीक घटकों की एक विस्तृत श्रृंखला के लिए एकल लेंस की उच्च-सटीक पहचान का एहसास कर सकता है (0402 मिमी (01005 इंच) ~ L100xW45mm)।
8. नॉन-स्टॉप हाई-स्पीड रिकग्निशन:
समग्र डिजिटल लेंस स्कैनिंग मान्यता, केंद्र की स्थिति की उच्च-सटीक पहचान और नोजल पर सभी घटकों के लिए उच्च गति पर समग्र डिजिटल लेंस के शीर्ष के माध्यम से मशीन को रोकने के बिना सभी घटकों के कोणीय विचलन।
9. बीजीए / सीएसपी छवि प्रदर्शन इंटरफ़ेस:
हाई-डेफिनिशन कम्पोजिट डिजिटल कैमरा खराब प्लेसमेंट की घटना से बचने के लिए बीजीए और सीएसपी सोल्डर बॉल्स की स्थिति को स्पष्ट रूप से पहचान सकता है।
10. बढ़ते और चुनने की स्थिति का स्वचालित अंशांकन:
प्लेसमेंट हेड द्वारा कंपोनेंट लेने के बाद, स्कैनिंग लेंस इसे पहचान लेगा।यदि चुने गए घटक की केंद्र स्थिति को स्थानांतरित कर दिया जाता है, तो प्लेसमेंट मशीन इस प्लेसमेंट की सटीकता और घटकों के अगले चयन को सुनिश्चित करने के लिए विस्थापन मापदंडों को स्वचालित रूप से सही कर सकती है।
11. एमएसीएस यौगिक सटीक मुआवजा प्रणाली:
यह थर्मल विस्तार और उपकरणों के संकुचन के कारण एक्स और वाई अक्ष प्लेसमेंट विचलन को समाप्त कर सकता है
नोजल के सिर के कोण, दबाव और सिर के वजन के कारण होने वाले विस्थापन को ठीक करें
12. फीडर का सस्पेंशन डिटेक्शन डिवाइस:
रास्टर डिटेक्शन तकनीक का अनुप्रयोग:
(1), यह सुनिश्चित करने के लिए कि फीडर सही जगह पर स्थापित है
(2) यह फीडर को प्लेसमेंट हेड को झुकाने और नुकसान पहुँचाने से रोक सकता है
13. नई शैली पीसीबी सेंसर:
एक नए प्रकार के थ्रू-बीम पीसीबी सेंसर का उपयोग करते हुए, ट्रांसमिटिंग सोर्स और रिसीविंग डिवाइस दो ट्रांसमिशन ट्रैक्स के ऊपरी और निचले अंदरूनी हिस्सों में छिपे होते हैं, जो पीसीबी बोर्ड से तिरछे गुजरते हैं।पीसीबी की गलत रूपरेखा और छेद के माध्यम से पीसीबी की प्रेरण त्रुटि के कारण पीसीबी को पूरी तरह से टाला जाता है।टक्कर क्षति की स्थिति।
14. एएनसी स्वचालित मुंह बदलने वाला स्टेशन:
सॉफ्टवेयर प्रोग्राम सेटिंग्स के अनुसार स्पेयर नोजल और अनुकूलित नोजल को स्वचालित रूप से बदला जा सकता है
15. अद्वितीय नोजल डिजाइन:
(1) लघु स्प्रिंग बफर के साथ, डिवाइस चूसे हुए घटकों को कठोर प्रभाव से बचाता है;
(2) इसे आसान रखरखाव और रखरखाव के लिए विघटित किया जा सकता है;
(3) टिप खराब होने के बाद, उत्पादन लागत को कम करने के लिए केवल क्षतिग्रस्त हिस्से को बदला जा सकता है।
यहां सीएनएसएमटी में, हम नई और इस्तेमाल की गई यामाहा वाईजी12 पिक एंड प्लेस मशीन दोनों की पेशकश करते हैं।हमने इसे दुनिया भर में एसएमटी कारखानों को बेहतर विकल्प और समाधान देने के लिए उपलब्ध कराया है।
हम 10 साल से अधिक समय से एसएमटी मशीनों के लिए यामाहा ब्रांड के भागीदार हैं।हमने विशेष रूप से चीन में अपना भागीदार बनने के लिए ब्रांड को चुना है, क्योंकि हम समझते हैं कि यामाहा गुणवत्ता की बात करता है, और गुणवत्ता हमेशा हर मशीन का सबसे महत्वपूर्ण पहलू है जो हमें अपने ग्राहकों को प्रदान करने में सक्षम होना चाहिए।
सीएनएसएमटी क्यों चुनें?
YAMAHA YG12 पिक एंड प्लेस मशीन के बारे में अधिक जानकारी के लिए, नीचे सबसे अधिक पूछे जाने वाले प्रश्न दिए गए हैं जिन्हें हमने अपनी पूछताछ से संकलित किया है।
प्रश्न:जब मैं YG12 के लिए ऑर्डर देता हूं तो क्या कोई न्यूनतम ऑर्डर मात्रा होती है?
उत्तर:सीएनएसएमटी पर यहां कोई न्यूनतम ऑर्डर मात्रा नहीं है।अगर आपको सिर्फ एक मशीन की जरूरत है, तो हम खुशी-खुशी आपके लिए ऑर्डर प्रोसेस करेंगे।
प्रश्न:आप कितनी जल्दी मेरा ऑर्डर शिप कर सकते हैं?
उत्तर:एक बार हमारे पास शिपिंग पते सहित आपके ऑर्डर के सभी विवरण हो जाने के बाद, हम पैकिंग से पहले, आपके ऑर्डर को एक बार में चेक करके संसाधित करेंगे।आप मानक पैकेजिंग (बॉक्स) या लकड़ी चुन सकते हैं।फिर हम आपकी मशीन को ठीक से पैक करने के बाद आपके शिपमेंट की व्यवस्था करेंगे।
शिपिंग दिनों की संख्या आपके वास्तविक स्थान पर निर्भर करेगी।आम तौर पर, इस प्रक्रिया में आपके भुगतान की पुष्टि होने के बाद से 2-3 कार्यदिवस लगेंगे।हमारे द्वारा भेजे जाने के बाद से आप अपनी मशीन को 10 कार्य दिवसों के साथ प्राप्त कर सकते हैं।
अपने आदेश के आप तक पहुंचने के लिए आपको कितने दिनों तक प्रतीक्षा करनी होगी, यह जानने के लिए, कृपया हमसे सीधे संपर्क करें।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
