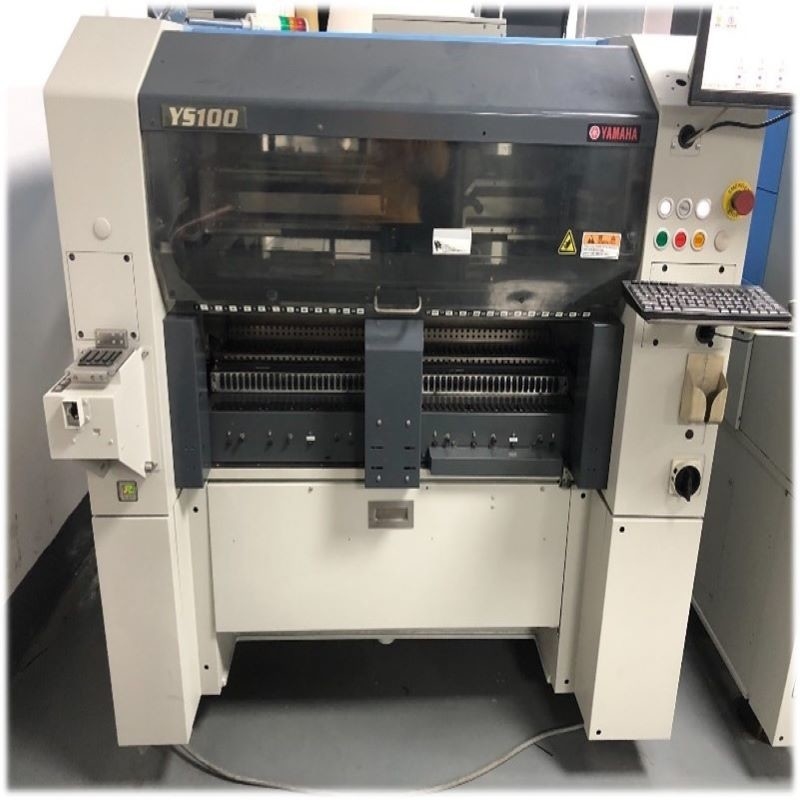

यामाहा YS100 पिक एंड प्लेस मशीन दुनिया में सबसे लोकप्रिय मॉडल है क्योंकि इसमें उच्च गति और स्थिर काम करने की स्थिति है।कई ग्राहक इस मॉडल को YAMAHA YS100 SMT पिक एंड प्लेस मशीन चुनते हैं।
जैसा कि हम सभी जानते हैं यामाहा YS100 पिक एंड प्लेस मशीन;पीसीबी को कुशलता से बनाना बहुत जरूरी है।यह प्रक्रिया को सहज और त्वरित बनाता है।यह एक रोबोटिक मशीन है जो सर्किट बोर्ड के छोटे पुर्जों को भी ले जाने और रखने में मदद करती है।यह अपने कार्यों को सटीक और एक ही समय में सुरक्षित रूप से करता है क्योंकि यह अवयवों की गुणवत्ता का त्याग नहीं करता है।

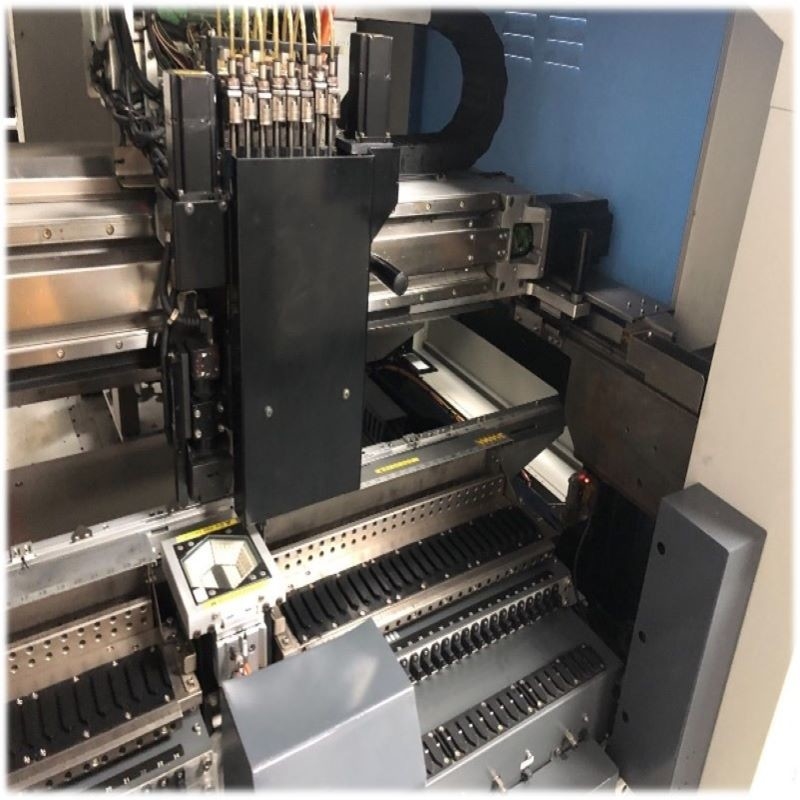

भागों को मजबूती से ग्रिपर से जुड़ा होना चाहिए, जो वैक्यूम हवा द्वारा संचालित होता है क्योंकि यह पीसीबी की ओर बढ़ता है।क्षति से बचने के लिए घटक को अपनी पकड़ नहीं खोनी चाहिए।
इसके साथ ही, हम आपको Yamaha YS100 SMT मशीन से परिचित कराना चाहते हैं।यह एक प्रसिद्ध इलेक्ट्रॉनिक्स ब्रांड Yamaha SMT द्वारा निर्मित एक प्रीमियम मशीन है।हम इस यामाहा एसएमटी मशीन को किफायती कीमत पर बेच रहे हैं।
विशेषताएं:
विशेष विवरण:
(नोट 1) यह SATS / DYTF आदि के संयोजन लेआउट द्वारा भिन्न है।
(नोट 2) "2 चरणों पुश-अप युक्ति" पर जानकारी के लिए, कृपया हमसे अलग से परामर्श करें।
(नोट 3) एफएनसी हेड प्रकार के मामले में, लागू घटकों की सीमा 31 मिमी या उससे कम है।
(नोट 4) लंबे कनेक्टर्स और बड़े आकार के घटकों को संभालते समय, कृपया हमें सनकी ऑफसेट मूल्यों और रोटेशन कोण के बारे में अलग से सलाह लें।
(नोट 5) एफएनसी हेड प्रकार के लिए परिवहन से पहले पीसीबी के ऊपरी चेहरे की 4 मिमी या उससे कम ऊंचाई आवश्यक है।
(नोट 6) इस आयाम में प्रक्षेपण शामिल नहीं है।
नई स्वचालित प्लग-इन मशीनें, क्षैतिज प्लग, वर्टिकल प्लग, बल्क एलईडी प्लग, रीफ्लो ओवन, वेव सोल्डरिंग, घरेलू, आयात में सीसा है, सीसा रहित रिफ्लो सोल्डरिंग;वेव सोल्डरिंग।
अन्य एसएमटी से संबंधित उपकरण: एओआई;एक्स-रे परीक्षण उपकरण टी;अर्द्ध स्वचालित और पूरी तरह से स्वचालित मुद्रण मशीन।
| आदर्श: | वाईएस100 |
| लागू पीसीबी: | L510 X W460mm से L50 X W50mm - (नोट 1 और 2) |
| थ्रू-पुट (इष्टतम): | 25, 000CPH(0.14sec/चिप समतुल्य) |
| बढ़ते सटीकता: | यामाहा के मानक घटक |
| बिजली की आपूर्ति: | 3-फेज AC 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| वायु आपूर्ति स्रोत: | स्वच्छ, शुष्क राज्यों में 0.45 एमपीए या अधिक |
| बाहरी आयाम- (नोट 6): | L1, 665xW1, 562(कवर का अंत)xH1, 445mm(कवर टॉप)L1, 665xW1, 615(फीडर कैरिज के लिए गाइड का अंत)xH1, 445m(कवर टॉप) |
| लक्ष्य सब्सट्रेट: | L50 × W50mm से L510 × W460mm |
| प्लेसमेंट दक्षता: | (शर्त) 25,000CPH (0.14 सेकंड / CHIP के बराबर) |
| प्लेसमेंट सटीकता (μ + 3σ): | ± 0.05 मिमी / चिप, ± 0.05 मिमी / क्यूएफपी |
| दोहराव (3σ): | ± 0.03 मिमी / चिप, ± 0.03 मिमी / क्यूएफपी |
| लक्ष्य घटक: |
|
| घटक ऊंचाई: | 15 मिमी या उससे कम - (नोट 5) |
| घटक प्रकार: |
|

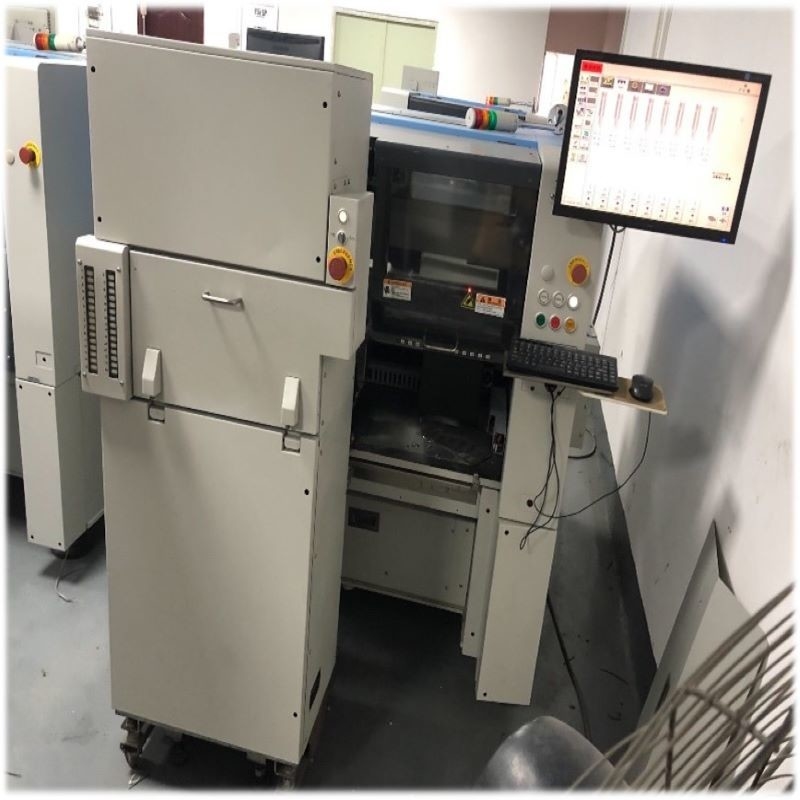

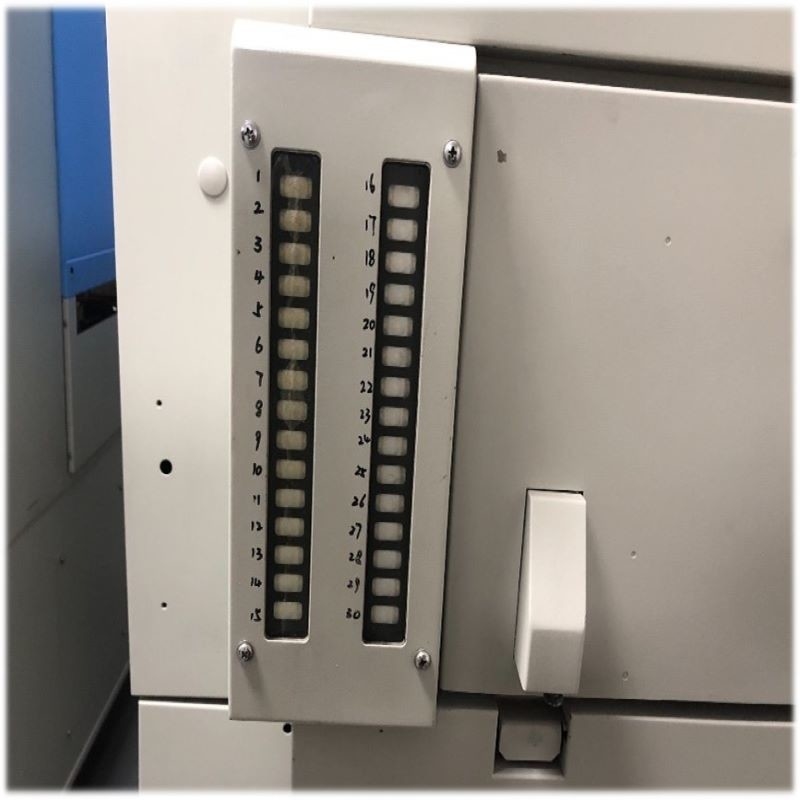

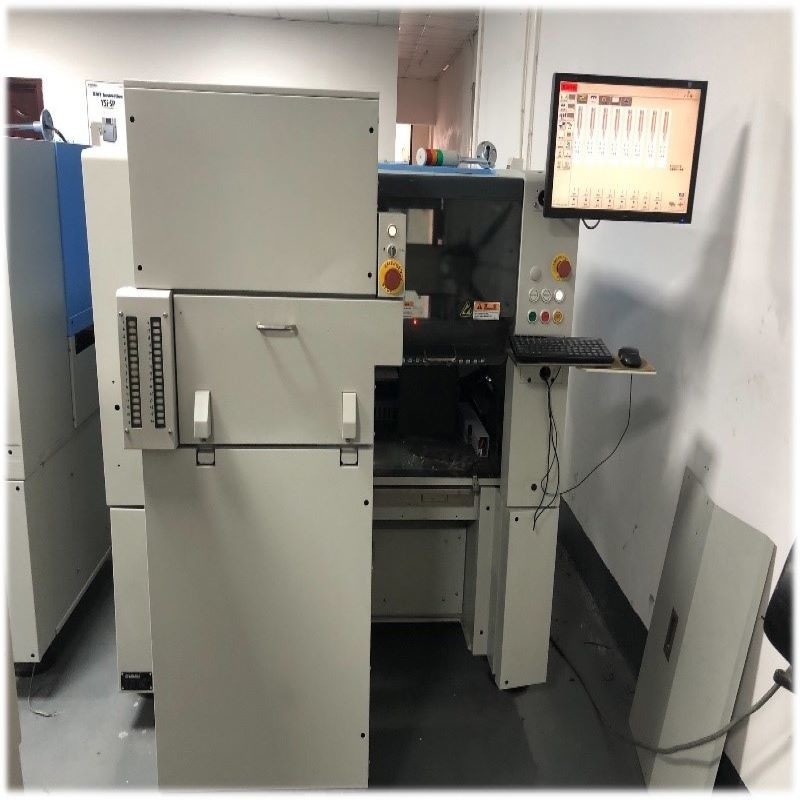

| SATS (ऑटो ट्रे): | वैकल्पिक, यदि आपको SAT की ट्रे की आवश्यकता नहीं है, तो कीमत इससे सस्ती है, और यदि YAMAHA YS100 मशीन SAT के साथ नहीं है तो आप एक मैनुअल IC ट्रे स्थापित कर सकते हैं। |
| वज़न: | लगभग।1, 630 किग्रा (केवल मुख्य इकाई) |
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
