मॉडल: एनपीएम-डी3
बोर्ड का आकार (मिमी) * 1:
दोहरी लेन: L50×W50~L510×W300
सिंगल लेन: L50×W50~L510×W590
बोर्ड बदलाव का समय:
दोहरी लेन: 0 सेकंड * 0 सेकंड नहीं हो सकता जब चक्र का समय 3.6 सेकंड से कम हो।
सिंगल लेन: 3.6 सेकंड * शॉर्ट-टाइप कन्वेयर विनिर्देश का उपयोग करते समय।
बिजली की आपूर्ति: तीन चरण AC200, 220, 380, 400, 420, 480V, 2.7kVA
वायु आपूर्ति*2: 0.5MPa, 100L/मिनट (ANR)
उपकरण आयाम (मिमी)2: W832×D2652×H14443*4
वजन: 1680 किग्रा (केवल मुख्य इकाई; वैकल्पिक घटकों के आधार पर भिन्न हो सकती है)
प्लेसमेंट हेड विकल्प:
लाइटवेट 16-नोज़ल हेड (2 भुजाओं के साथ) - हाई प्रोडक्शन मोड पर
प्लेसमेंट की गति: 84,000 CPH (0.043 सेकंड/घटक)
IPC9850: 63,300 CPH*5
प्लेसमेंट सटीकता (Cpk≧1): ±40μm/घटक
घटक का आकार (मिमी): 0402 चिप * 7 ~ एल 6 × डब्ल्यू 6 × टी 3
घटक आपूर्ति:
टेप की चौड़ाई: 8/56 मिमी
8 मिमी टेप: अधिकतम 68 लेन (8 मिमी पतली सिंगल रील फीडर और दोहरी रील फीडर, छोटी रील के साथ)
प्लेसमेंट हेड विकल्प:
लाइटवेट 16-नोज़ल हेड (2 भुजाओं के साथ) - ऑफ हाई प्रोडक्शन मोड
प्लेसमेंट गति: 76,000 CPH (0.047 सेकंड/घटक)
IPC9850: 57,800 CPH*5
प्लेसमेंट सटीकता (Cpk≧1): ±30μm/घटक (±25μm/घटक*6)
घटक आकार (मिमी): 030 चिप * 7 ~ एल 6 × डब्ल्यू 6 × टी 3
प्लेसमेंट हेड विकल्प:
12-नोजल सिर (2 भुजाओं के साथ)
प्लेसमेंट गति: 69,000 CPH (0.052 सेकंड/घटक)
IPC9850: 50,700 CPH*5
प्लेसमेंट सटीकता (Cpk≧1): ±30μm/घटक
घटक का आकार (मिमी): 0402 चिप * 7 ~ एल 12 × डब्ल्यू 12 × टी 6.5
प्लेसमेंट हेड विकल्प:
8-नोजल सिर (2 भुजाओं के साथ)
प्लेसमेंट गति: 43,000 CPH (0.084 सेकंड/घटक)
प्लेसमेंट सटीकता (Cpk≧1): ±30μm/QFP 12mm/32mm, ±50μm/QFP 12mm से नीचे
घटक का आकार (मिमी): 0603 चिप ~ L100 × W90 × T28
छड़ी: मैक्स।8 लेन, ट्रे: मैक्स।20 (1 ट्रे फीडर के साथ)
प्लेसमेंट हेड विकल्प:
2-नोजल सिर (2 भुजाओं के साथ)
प्लेसमेंट गति: 11,000 CPH (0.327 सेकंड/घटक)
IPC9850: 8,500 CPH (0.423 सेकंड/QFP)
टेप की चौड़ाई: 8/56/72/88/104mm

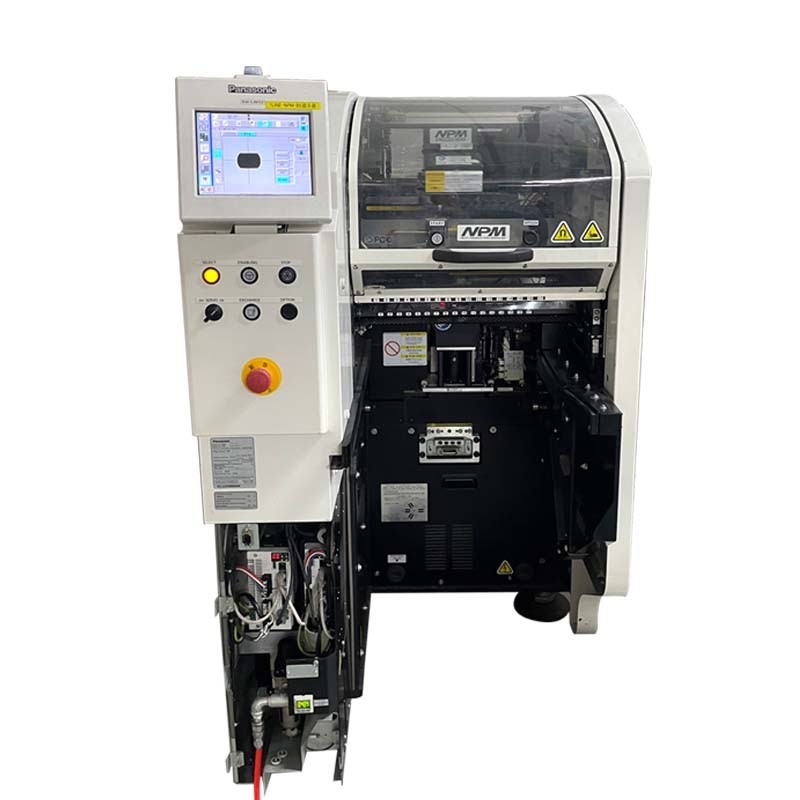

Panasonic NPM-D3 हाई-स्पीड मॉड्यूल माउंटिंग मशीन में निम्नलिखित प्रदर्शन विशेषताएं हैं:
प्रति इकाई क्षेत्र में उच्च उत्पादकता: एक व्यापक भौतिक विधानसभा उत्पादन लाइन के माध्यम से, स्थापना और निरीक्षण के उच्च उत्पादन को प्राप्त करें, और उत्पादन क्षमता में सुधार करें।
सिस्टम लचीलापन: ग्राहक स्वतंत्र रूप से अपनी आवश्यकताओं के अनुसार वास्तविक उत्पादन लाइन का चयन कर सकते हैं और प्लग एंड प्ले फ़ंक्शन के माध्यम से कार्य प्रमुख की स्थिति को स्वतंत्र रूप से सेट कर सकते हैं।
सिस्टम प्रबंधन कार्य: नियोजित उत्पादन के लिए गतिशील निगरानी और समर्थन सहित सिस्टम सॉफ़्टवेयर के माध्यम से उत्पादन लाइनों, कार्यशालाओं और कारखानों के समग्र प्रबंधन को लागू करें।
एकाधिक माउंटिंग विकल्प: NPM-D3 हल्के 16 नोजल माउंटिंग हेड्स, 12 नोजल माउंटिंग हेड्स, 8 नोजल माउंटिंग हेड्स और 2 नोजल माउंटिंग हेड्स के साथ आता है, जिन्हें आपकी आवश्यकताओं के अनुसार चुना जा सकता है।
डुअल ट्रैक प्रिंटिंग फंक्शन: NPM-D3 डुअल ट्रैक प्रिंटिंग को सपोर्ट करता है और प्रिंटिंग फ्रंट एंड पर सीधे NPM-D3 डुअल ट्रैक मॉड्यूल मशीन से जुड़ा होता है।
सिस्टम सॉफ़्टवेयर सुविधाएँ: NPM-D3 विभिन्न सिस्टम सॉफ़्टवेयर फ़ंक्शंस से सुसज्जित है, जिसमें माउंटिंग हाइट कंट्रोल सिस्टम, ऑपरेशन गाइडेंस सिस्टम, APC सिस्टम, घटक अंशांकन विकल्प, स्वचालित मशीन कटिंग विकल्प और ऊपरी संचार विकल्प शामिल हैं।
बहुक्रियाशील उत्पादन लाइन: दोहरे ट्रैक कन्वेयर बेल्ट को अपनाने से, विभिन्न प्रकार के सबस्ट्रेट्स को मिश्रित किया जा सकता है और एक ही उत्पादन लाइन के भीतर उत्पादित किया जा सकता है।
कुल मिलाकर, Panasonic NPM-D3 हाई-स्पीड मॉड्यूल माउंटिंग मशीन में उच्च उत्पादन क्षमता, उच्च परिशुद्धता, लचीलापन और बहुमुखी प्रतिभा की विशेषताएं हैं, जो कुशल बढ़ते समाधान प्रदान करती हैं।
