| नमूना | YSM20R |
|---|---|
| लागू पीसीबी | एकल लेन L810 x W490 से L50 x W50 डुअल स्टेज नोट: केवल एक्स-एक्सिस 2-बीम विकल्प के लिए 1PCB परिवहन: L810 x W490 से L50 x W50 2PCB परिवहन: L380 x W490 से L50 x W50 |
| सिर / लागू घटक | हाई-स्पीड मल्टी (एचएम) हेड * 0201mm से W55 x L100mm, ऊंचाई 15mm या उससे कम अजीब आकार के घटक (एफएम: फ्लेक्सिबल मल्टी) सिर: 03015mm से W55 x L100mm, ऊंचाई 28mm या उससे कम |
| बढ़ते क्षमता (यामाहा मोटर द्वारा परिभाषित इष्टतम स्थितियों के तहत) |
एक्स अक्ष 2-बीम: उच्च गति बहुउद्देश्यीय (एचएम: हाई-स्पीड मल्टी) हेड x 2 95,000CPH |
| बढ़ते सटीकता | ±0.035mm (±0.025mm) Cpk≧1.0 (3σ) (यामाहा मोटर द्वारा परिभाषित इष्टतम स्थितियों के तहत जब मानक मूल्यांकन सामग्री का उपयोग किया जाता है) |
| घटक प्रकार की संख्या | फिक्स्ड प्लेट: मैक्स।140 प्रकार (8 मिमी टेप फीडर के लिए रूपांतरण) फीडर कैरिज एक्सचेंज: मैक्स।128 प्रकार (8 मिमी टेप फीडर के लिए रूपांतरण) 30 प्रकार के लिए ट्रे (निश्चित प्रकार: अधिकतम।, जब एसएटीएस 30 के साथ लगाया जाता है) और 10 प्रकार (कैरिज प्रकार: अधिकतम।, जब सीएटीएस 10 के साथ लगाया जाता है) |
| बिजली की आपूर्ति | 3-फेज AC 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| वायु आपूर्ति स्रोत | 0.45MPa या अधिक, स्वच्छ, शुष्क अवस्था में |
| बाहरी आयाम (अनुमानों को छोड़कर) | एल 1,374 x डब्ल्यू 1,857 x एच1,445 मिमी (केवल मुख्य इकाई) |
| वज़न | लगभग।2,050 किग्रा (केवल मुख्य इकाई) |

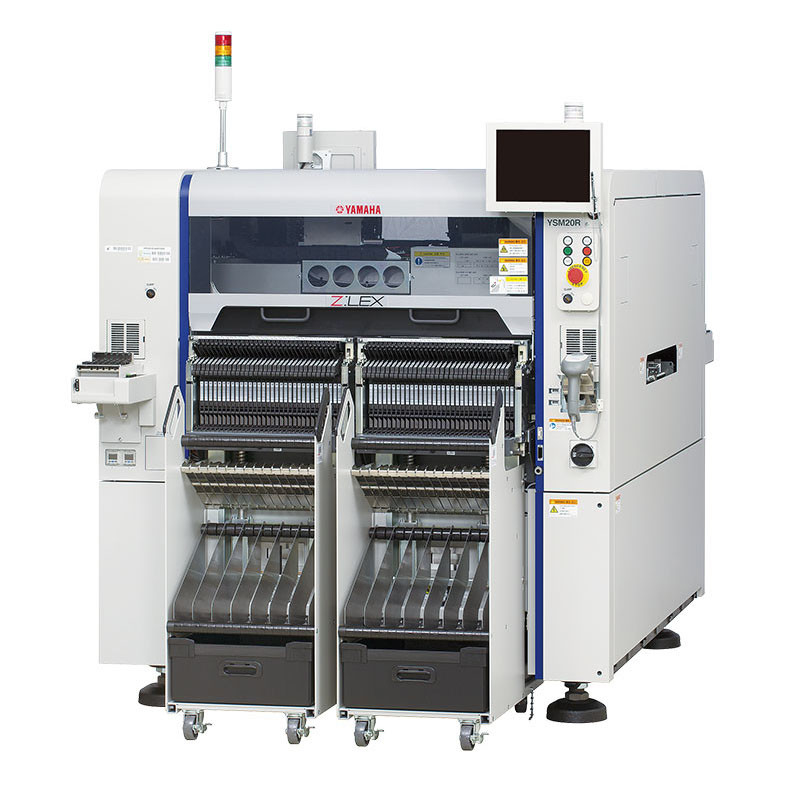

प्रश्न: Yamaha YSM20R पिक एंड प्लेस मशीन क्या है?
A: यामाहा YSM20R पिक एंड प्लेस मशीन एक उन्नत तकनीक है जिसका उपयोग इलेक्ट्रॉनिक्स असेंबली में किया जाता है।यह स्वचालित रूप से इलेक्ट्रॉनिक घटकों को लेने और निर्माण प्रक्रिया के दौरान मुद्रित सर्किट बोर्डों (पीसीबी) पर सटीक रूप से रखने के लिए डिज़ाइन किया गया है।
प्रश्न: यामाहा YSM20R की प्रमुख विशेषताएं क्या हैं?
A: यामाहा YSM20R में कई प्रमुख विशेषताएं हैं, जिनमें सटीक घटक प्लेसमेंट के लिए उच्च गति वाले रोटरी हेड्स, प्रति घंटे 90,000 घटकों तक की उल्लेखनीय प्लेसमेंट दर, घटक आकारों की एक विस्तृत श्रृंखला के लिए समर्थन, स्वचालित घटक संरेखण के लिए एक उन्नत दृष्टि प्रणाली शामिल है। , कुशल लोडिंग के लिए बुद्धिमान फीडर, और आसान प्रोग्रामिंग और निगरानी के लिए एक उपयोगकर्ता के अनुकूल इंटरफेस।
प्रश्न: YSM20R किस प्रकार के घटकों को संभाल सकता है?
A: YSM20R छोटे 0201 (0.25mm x 0.125mm) घटकों से लेकर 45mm x 100mm मापने वाले बड़े घटकों तक घटक आकारों की एक विस्तृत श्रृंखला को संभाल सकता है।यह ट्रे, टेप रील और कट स्ट्रिप्स में घटकों के साथ संगत है।
प्रश्न: Yamaha YSM20R कितनी सटीक है?
A: YSM20R घटक प्लेसमेंट में असाधारण सटीकता प्रदान करता है।इसकी उन्नत तकनीक और दृष्टि प्रणाली सटीक संरेखण सुनिश्चित करती है, गलत स्थान या त्रुटियों के जोखिम को कम करती है।
प्रश्न: क्या यामाहा YSM20R विभिन्न उत्पादन आवश्यकताओं के अनुकूल हो सकता है?
A: हाँ, YSM20R अत्यधिक अनुकूलनीय है।इसमें बुद्धिमान फीडर हैं जो स्वचालित रूप से घटकों का पता लगाते हैं और लोड करते हैं, सेटअप समय कम करते हैं और त्वरित बदलाव की अनुमति देते हैं।उपयोगकर्ता के अनुकूल इंटरफेस प्रोग्रामिंग और निगरानी की सुविधा प्रदान करता है, जिससे ऑपरेटरों को विभिन्न उत्पादन आवश्यकताओं को कुशलतापूर्वक समायोजित करने में मदद मिलती है।
क्यू: यामाहा YSM20R विश्वसनीय और टिकाऊ है?
ए: बिल्कुल।YSM20R को टिकाउपन को ध्यान में रखकर बनाया गया है, जो इसे मांग वाले उत्पादन वातावरण के लिए उपयुक्त बनाता है।यह डाउनटाइम को कम करने और सक्रिय रखरखाव सुनिश्चित करने के लिए उन्नत त्रुटि का पता लगाने और स्व-निदान क्षमताओं को शामिल करता है।
प्रश्न: यामाहा YSM20R उत्पादन दक्षता कैसे बढ़ा सकता है?
A: YSM20R उत्पादन क्षमता में काफी सुधार करता है।
प्रश्न: यामाहा YSM20R की प्रमुख विशेषताएं क्या हैं?
ए: यामाहा YSM20R की प्रमुख विशेषताओं में शामिल हैं:
हाई-स्पीड प्लेसमेंट क्षमता: यह प्रति घंटे (cph) 90,000 घटकों तक की अधिकतम प्लेसमेंट गति प्राप्त कर सकता है, जो इसे उच्च-मात्रा उत्पादन के लिए उपयुक्त बनाता है।
डुअल-बीम गैन्ट्री सिस्टम: मशीन दो स्वतंत्र हेड्स के साथ एक डुअल-बीम गैन्ट्री स्ट्रक्चर का उपयोग करती है, जिससे बढ़ी हुई दक्षता के लिए विभिन्न घटकों के एक साथ प्लेसमेंट की अनुमति मिलती है।
वाइड कंपोनेंट रेंज: यह 0201 मीट्रिक (0.2 मिमी x 0.1 मिमी) से 45 मिमी x 100 मिमी तक, घटक आकारों की एक विस्तृत श्रृंखला को संभाल सकता है।
उन्नत दृष्टि प्रणाली: YSM20R एक उच्च-रिज़ॉल्यूशन डिजिटल कैमरा और सटीक घटक पहचान और सटीक प्लेसमेंट के लिए उन्नत इमेज प्रोसेसिंग एल्गोरिदम से लैस है।
लचीलापन और विस्तारशीलता: यह विभिन्न फीडर कॉन्फ़िगरेशन प्रदान करता है और 120 टेप या स्टिक फीडर तक समायोजित कर सकता है।यह यामाहा की समानता की अवधारणा के साथ भी संगत है, जिससे अन्य यामाहा एसएमटी उपकरणों के साथ आसान एकीकरण की अनुमति मिलती है।
उपयोगकर्ता के अनुकूल इंटरफेस: मशीन एक सहज और उपयोगकर्ता के अनुकूल इंटरफेस की सुविधा देती है, जिससे ऑपरेटरों के लिए उत्पादन प्रक्रिया को सेट करना, प्रोग्राम करना और निगरानी करना आसान हो जाता है।
क्यू: Yamaha YSM20R का उपयोग करने के क्या फायदे हैं?
ए: Yamaha YSM20R का उपयोग करने के कुछ लाभों में शामिल हैं:
हाई-स्पीड प्लेसमेंट: मशीन की हाई-स्पीड क्षमताएं कुशल उत्पादन, चक्र के समय को कम करने और थ्रूपुट को बढ़ाने की अनुमति देती हैं।
सटीकता और विश्वसनीयता: उन्नत दृष्टि प्रणाली और YSM20R का सटीक गति नियंत्रण सटीक घटक प्लेसमेंट सुनिश्चित करता है, त्रुटियों को कम करता है और समग्र गुणवत्ता में सुधार करता है।
बहुमुखी प्रतिभा: इसकी विस्तृत घटक रेंज और लचीले फीडर विकल्पों के साथ, YSM20R विभिन्न असेंबली आवश्यकताओं को संभाल सकता है, जिससे यह अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हो जाता है।
एकीकरण क्षमताएं: YSM20R को अन्य यामाहा एसएमटी उपकरणों के साथ निर्बाध रूप से एकीकृत किया जा सकता है, जिससे एक सुव्यवस्थित उत्पादन प्रक्रिया और समग्र दक्षता को अधिकतम किया जा सकता है।
समर्थन और सेवा: मशीन को सुचारू रूप से चलाने के लिए यामाहा के पास सेवा केंद्रों और समर्थन टीमों का एक वैश्विक नेटवर्क है, जो समय पर सहायता और स्पेयर पार्ट्स तक पहुंच सुनिश्चित करता है।
प्रश्न: अधिकतम पीसीबी आकार क्या है जिसे Yamaha YSM20R संभाल सकता है?
A: Yamaha YSM20R 810mm x 490mm (31.9" x 19.3") तक के PCB साइज को हैंडल कर सकता है।
प्रश्न: क्या Yamaha YSM20R के संचालन के लिए प्रशिक्षण उपलब्ध है?
उ: हां, यामाहा ऑपरेटरों को वाईएसएम20आर को प्रभावी ढंग से संचालित और प्रोग्राम करने के तरीके सीखने के लिए प्रशिक्षण कार्यक्रम प्रदान करता है।प्रशिक्षण में मशीन सेटअप, प्रोग्रामिंग, रखरखाव और समस्या निवारण शामिल है।
प्रश्न: क्या यामाहा YSM20R विषम आकार के घटकों को संभाल सकता है?
ए: हाँ, Yamaha YSM20R विषम आकार के घटकों को संभालने में सक्षम है।इसकी उन्नत दृष्टि प्रणाली और लचीले प्लेसमेंट हेड अनियमित या गैर-मानक घटकों सहित विभिन्न आकृतियों के घटकों को सटीक रूप से रख सकते हैं।
यह नोट करना महत्वपूर्ण है कि यामाहा YSM20R के विशिष्ट विवरण और क्षमताएं मॉडल और कॉन्फ़िगरेशन के आधार पर परिवर्तन या भिन्न हो सकती हैं।सबसे सटीक और अद्यतित जानकारी के लिए, यामाहा के आधिकारिक दस्तावेज से परामर्श करने या सीधे उनके प्रतिनिधियों से संपर्क करने की सिफारिश की जाती है।
Yamaha YSM20 और Yamaha YS24 दोनों ही Yamaha Corporation द्वारा निर्मित सरफेस माउंट टेक्नोलॉजी (SMT) मशीनें हैं, लेकिन वे अलग-अलग पीढ़ियों से संबंधित हैं और उनकी अलग-अलग विशेषताएँ हैं।यहाँ दोनों के बीच तुलना है:
पीढ़ी:
Yamaha YSM20: YSM20 Yamaha YS Series II जनरेशन से है, जिसे YS Series III से पहले रिलीज़ किया गया था।
यामाहा YS24: YS24 यामाहा YS सीरीज III जनरेशन से है, जो कि एक और हालिया पुनरावृत्ति है।
प्लेसमेंट की गति:
Yamaha YSM20: YSM20 एक हाई-स्पीड मॉड्यूलर पिक-एंड-प्लेस मशीन है जिसकी थ्योरेटिकल प्लेसमेंट स्पीड 90,000 कंपोनेंट्स प्रति घंटे (cph) तक है।
यामाहा YS24: YS24 भी एक हाई-स्पीड मॉड्यूलर पिक-एंड-प्लेस मशीन है, लेकिन इसमें 100,000 cph तक की उच्च सैद्धांतिक प्लेसमेंट गति है।
घटक संगतता:
Yamaha YSM20: YSM20 को 0201 (मीट्रिक) से लेकर 45 मिमी वर्ग या 50 मिमी x 150 मिमी आयताकार घटकों तक, घटक आकारों की एक विस्तृत श्रृंखला को संभालने के लिए डिज़ाइन किया गया है।
यामाहा YS24: YS24 0201 (मीट्रिक) से 45 मिमी वर्ग या 100 मिमी x 150 मिमी आयताकार घटकों से समान आकार के घटक आकार को संभालने में सक्षम है।
प्रमुखों की संख्या:
यामाहा YSM20: YSM20 में एक डुअल-हेड सिस्टम है, जिसका अर्थ है कि इसमें दो प्लेसमेंट हेड हैं जो एक साथ काम कर सकते हैं।
यामाहा YS24: YS24 में एक डुअल-हेड सिस्टम भी है, जो एक साथ प्लेसमेंट संचालन की अनुमति देता है।
इंटेलिजेंट फीडर सिस्टम:
यामाहा YSM20: YSM20 एक बुद्धिमान फीडर सिस्टम का उपयोग करता है जिसे "YS फीडर" के रूप में जाना जाता है।यह घटक उपस्थिति सत्यापन, स्वचालित नोजल चयन और घटक ट्रेसबिलिटी जैसी सुविधाएँ प्रदान करता है।
यामाहा YS24: YS24 एक समान बुद्धिमान फीडर सिस्टम का उपयोग करता है जिसे "YS फीडर" कहा जाता है, जो समान उन्नत सुविधाएँ प्रदान करता है।
दृष्टि प्रणाली:
यामाहा YSM20: YSM20 सटीक घटक पहचान और संरेखण के लिए एक उच्च-रिज़ॉल्यूशन दृष्टि प्रणाली से लैस है।
यामाहा YS24: YS24 में सटीक घटक पहचान और संरेखण सुनिश्चित करने के लिए एक उच्च-रिज़ॉल्यूशन विज़न सिस्टम भी शामिल है।
सॉफ्टवेयर और प्रोग्रामिंग:
Yamaha YSM20: YSM20 यामाहा के "Yamaha Factory Automation (YFA)" सॉफ़्टवेयर का प्रोग्रामिंग, अनुकूलन और मशीन के नियंत्रण के लिए उपयोग करता है।
यामाहा YS24: YS24 भी YFA सॉफ्टवेयर के साथ संगत है, समान प्रोग्रामिंग और नियंत्रण क्षमताओं की पेशकश करता है।
ये Yamaha YSM20 और के बीच तुलना के कुछ प्रमुख बिंदु हैंयामाहा वाईएस24.दोनों मशीनें अत्यधिक सक्षम हैं और कुशल श्रीमती उत्पादन के लिए डिज़ाइन की गई हैं, लेकिन YS24 अपनी नई पीढ़ी के कारण प्लेसमेंट गति और घटक संगतता के मामले में थोड़ी प्रगति प्रदान करता है।
पिक एंड प्लेस मशीन खरीदने पर विचार करते समय, कई कारण हैं कि आप यामाहा ब्रांड क्यों चुन सकते हैं:
गुणवत्ता और विश्वसनीयता: यामाहा एक अच्छी तरह से स्थापित और प्रतिष्ठित ब्रांड है जो उच्च गुणवत्ता वाले उत्पादों के उत्पादन के लिए जाना जाता है।उनकी पिक एंड प्लेस मशीनें कड़े मानकों के लिए बनाई गई हैं और विश्वसनीयता और स्थायित्व सुनिश्चित करने के लिए कठोर परीक्षण से गुजरती हैं।
तकनीकी उन्नति: यामाहा अपने पिक एंड प्लेस मशीनों में नवीनतम तकनीकी प्रगति को शामिल करने के लिए अनुसंधान और विकास में निवेश करता है।वे उन्नत दृष्टि प्रणाली, सटीक गति नियंत्रण और बुद्धिमान सॉफ़्टवेयर एल्गोरिदम जैसी सुविधाओं को एकीकृत करके वक्र से आगे रहने का प्रयास करते हैं, जो उत्पादकता और सटीकता को बढ़ा सकते हैं।
लचीलापन और बहुमुखी प्रतिभा: यामाहा विभिन्न अनुप्रयोगों और उत्पादन संस्करणों के लिए उपयुक्त पिक एंड प्लेस मशीनों की एक श्रृंखला प्रदान करता है।चाहे आपको छोटे पैमाने के उत्पादन के लिए एक कॉम्पैक्ट मशीन की आवश्यकता हो या बड़े पैमाने के निर्माण के लिए एक उच्च गति प्रणाली की, यामाहा के पास आपकी आवश्यकताओं को पूरा करने के विकल्प हैं।उनकी मशीनें घटक आकारों और प्रकारों की एक विस्तृत श्रृंखला को संभाल सकती हैं, जिससे वे विभिन्न विधानसभा आवश्यकताओं के लिए बहुमुखी बन जाते हैं।
उपयोगकर्ता के अनुकूल इंटरफेस: यामाहा अपनी पिक एंड प्लेस मशीनों के लिए एक सहज और उपयोगकर्ता के अनुकूल इंटरफेस प्रदान करने पर ध्यान केंद्रित करता है।सॉफ्टवेयर और नियंत्रणों को नेविगेट करने में आसान बनाने के लिए डिज़ाइन किया गया है, जिससे ऑपरेटरों को मशीन को कुशलतापूर्वक स्थापित करने और प्रोग्राम करने की अनुमति मिलती है।यह प्रशिक्षण के समय को कम करने और समग्र उत्पादकता बढ़ाने में योगदान कर सकता है।
उत्कृष्ट समर्थन और सेवा: यामाहा के पास सेवा केंद्रों और सहायता टीमों का एक वैश्विक नेटवर्क है जो किसी भी मुद्दे या पूछताछ के मामले में सहायता प्रदान कर सकता है।ग्राहकों की संतुष्टि के लिए उनकी प्रतिबद्धता में समय पर समर्थन, स्पेयर पार्ट्स की उपलब्धता और चल रहे सॉफ़्टवेयर अपडेट शामिल हैं, यह सुनिश्चित करते हुए कि आपकी पिक एंड प्लेस मशीन अपने सबसे अच्छे रूप में काम करती है।
एकीकरण क्षमताएं: यदि आप पहले से ही यामाहा उपकरण का उपयोग करते हैं या आपकी उत्पादन लाइन का विस्तार करने की योजना है, तो यामाहा पिक एंड प्लेस मशीन का चयन एकीकरण के संदर्भ में लाभ प्रदान कर सकता है।यामाहा एसएमटी (सरफेस माउंट टेक्नोलॉजी) असेंबली के लिए व्यापक समाधान प्रदान करता है, जिसमें प्रिंटर, डिस्पेंसर, निरीक्षण प्रणाली और बहुत कुछ शामिल है।यामाहा पिक एंड प्लेस मशीन का चयन करने से आपकी उत्पादन प्रक्रिया को सुव्यवस्थित करते हुए अन्य यामाहा उपकरणों के साथ सहज एकीकरण की सुविधा मिल सकती है।
पिक एंड प्लेस मशीन चुनते समय अपनी विशिष्ट आवश्यकताओं, बजट और उत्पादन आवश्यकताओं का मूल्यांकन करना महत्वपूर्ण है।जबकि यामाहा कई लाभों के साथ एक प्रतिष्ठित ब्रांड है, अंतिम निर्णय लेने से पहले विभिन्न विकल्पों की तुलना करना और लागत, बिक्री के बाद समर्थन और अपने मौजूदा बुनियादी ढांचे के साथ संगतता जैसे कारकों पर विचार करना हमेशा एक अच्छा विचार है।
अगर आप पुरानी यामाहा YSM20R खरीदने में रुचि रखते हैं, तो यहां कुछ सामान्य कदम दिए गए हैं जिनका आप पालन कर सकते हैं:
अनुसंधान और विक्रेताओं की पहचान करें:
प्रतिष्ठित विक्रेताओं या वितरकों की तलाश करें जो प्रयुक्त एसएमटी उपकरण से निपटते हैं।विक्रेताओं को खोजने के लिए ऑनलाइन प्लेटफॉर्म, औद्योगिक उपकरण डीलर और नीलामी वेबसाइट अच्छे स्रोत हो सकते हैं।
विक्रेताओं की विश्वसनीयता और विश्वसनीयता सुनिश्चित करने के लिए उनकी समीक्षाओं और रेटिंग की जांच करें।
अपनी आवश्यकताओं का निर्धारण करें:
अपनी उत्पादन आवश्यकताओं का आकलन करें और अपने इच्छित यामाहा YSM20R मॉडल की विशिष्ट आवश्यकताओं पर विचार करें।कॉन्फ़िगरेशन, विकल्प और विशिष्टताओं का निर्धारण करें जो आपकी निर्माण आवश्यकताओं के अनुरूप हों।
कीमतों की तुलना करना:
इस्तेमाल की गई यामाहा YSM20R मशीनों के लिए मूल्य सीमा का अंदाजा लगाने के लिए बाजार पर शोध करें।यह सुनिश्चित करने के लिए कि आपको उचित सौदा मिल रहा है, विभिन्न विक्रेताओं की कीमतों की तुलना करें।
निरीक्षण और सत्यापित करें:
यदि संभव हो, तो व्यक्तिगत रूप से मशीन का निरीक्षण करने का प्रयास करें या मशीन के बाहरी, आंतरिक और घटकों सहित मशीन की स्थिति की विस्तृत तस्वीरों और वीडियो का अनुरोध करें।
मशीन की परिचालन स्थिति और रखरखाव के इतिहास को सत्यापित करें।विक्रेता से किसी भी मरम्मत, उन्नयन, या पिछले उपयोग के दौरान आई समस्याओं के बारे में जानकारी के लिए पूछें।
दस्तावेज़ीकरण का अनुरोध करें:
मशीन से संबंधित किसी भी उपलब्ध दस्तावेज़ के लिए विक्रेता से पूछें, जैसे कि उपयोगकर्ता पुस्तिका, सेवा रिकॉर्ड और वारंटी जानकारी।इससे आपको मशीन को बेहतर ढंग से समझने और उसकी विश्वसनीयता का आकलन करने में मदद मिलेगी।
बातचीत करें और डील को अंतिम रूप दें:
यदि आप स्थिति, मूल्य निर्धारण और दस्तावेज़ीकरण से संतुष्ट हैं, तो पारस्परिक रूप से सहमत मूल्य तक पहुँचने के लिए विक्रेता से बातचीत करें।
भुगतान शर्तों, शिपिंग व्यवस्थाओं और खरीद से जुड़ी किसी भी वारंटी या गारंटी पर चर्चा करें।
एक सुरक्षित लेन-देन सुनिश्चित करने के लिए यदि आवश्यक हो तो कानूनी सलाह लेने या किसी विश्वसनीय मध्यस्थ को शामिल करने पर विचार करें।
रसद व्यवस्थित करें:
एक बार सौदा तय हो जाने के बाद, यामाहा YSM20R को अपने स्थान पर शिपिंग या परिवहन की व्यवस्था करें।
सुनिश्चित करें कि किसी भी संभावित नुकसान से बचाने के लिए मशीन को ठीक से पैक किया गया है और पारगमन के दौरान बीमा किया गया है।
स्थापना और समर्थन:
अपनी सुविधा पर मशीन की स्थापना के लिए योजना बनाएं।यदि आवश्यक हो, तो इंस्टॉलेशन, सेटअप और प्रशिक्षण में मार्गदर्शन या सहायता के लिए यामाहा या किसी अधिकृत सेवा प्रदाता से परामर्श करें।
उपयोग किए गए उपकरण खरीदते समय सावधानी बरतना याद रखें और जोखिमों को कम करने के लिए उचित परिश्रम करें।विक्रेता को पूरी तरह से शोध करना, मशीन का निरीक्षण करना और खरीदारी करने से पहले सभी आवश्यक जानकारी एकत्र करना महत्वपूर्ण है।
