पीसीबी इनलाइन स्वचालित गोंद डिस्पेंसर मशीन 60HZ एसी 220V एंटी स्टेटिक बेल्ट

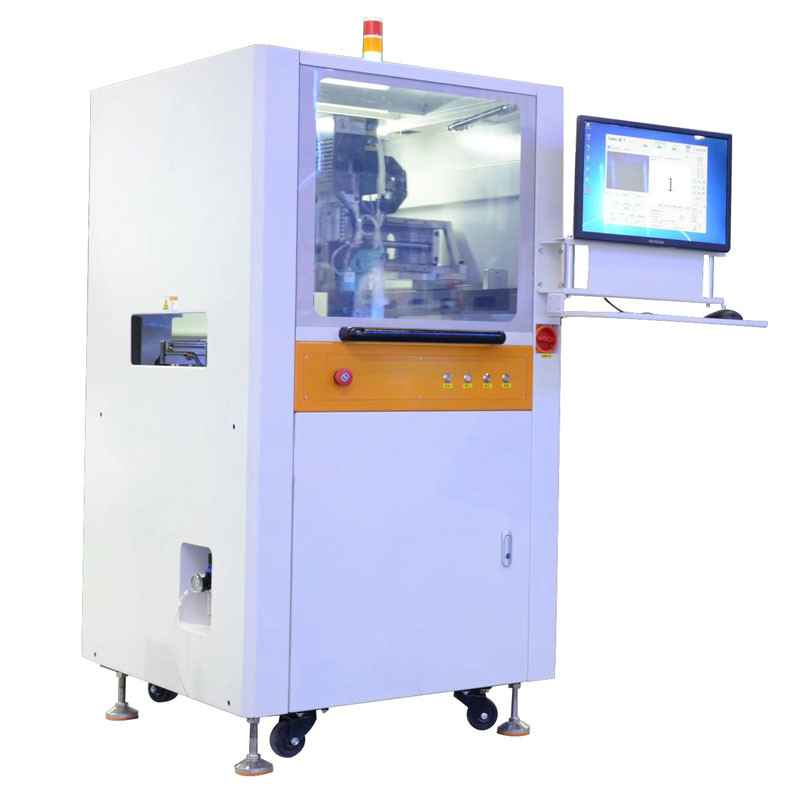

CNSMT-E800 PCB इनलाइन ग्लू डिस्पेंसिंग मशीन, ऑनलाइन ग्लू डिस्पेंसर
उच्चा परिशुद्धि
CNSMT-E800 श्रृंखला स्वचालित उच्च गति गोंद निरीक्षण मशीन के मुख्य घटक अंतरराष्ट्रीय शीर्ष-स्तरीय घटकों, उन्नत विधानसभा उपकरण, सख्त विधानसभा प्रौद्योगिकी और प्रक्रियाओं, सही निरीक्षण उपकरण, कठोर और व्यवस्थित निरीक्षण मानकों को अपनाते हैं, जो प्रभावी रूप से दोहराए गए संचालन सटीकता की गारंटी देते हैं। प्रत्येक अक्ष ± 0.01 मिमी सीपीके 1.33 से अधिक है।
उच्च दक्षता
सटीक गोंद नियंत्रण, सटीक दृष्टि एल्गोरिदम, और उन्नत 3 डी स्थानिक इंटरपोलेशन एल्गोरिदम जेड अक्ष को ऊपर और नीचे ले जाने की आवश्यकता के बिना मशीन के सटीक और स्थिर संचालन को प्रभावी ढंग से सुनिश्चित करता है।
उच्च स्थिरता
CNSMT-E800 श्रृंखला स्वचालित स्प्रे वितरण समाधान गोंद वजन, गोंद लाइन की लंबाई, लाइन की चौड़ाई, गोंद की मोटाई, स्थिति, लीकिंग बिंदुओं की वास्तविक समय डेटा निगरानी का एहसास करने के लिए डिजिटल संचार के साथ श्रृंखला में वाल्व बॉडी, माइक्रोबैलेंस, विजन और मोशन मॉड्यूल को जोड़ता है। , आदि। डिजिटल क्लोज-लूप स्वचालित नियंत्रण तकनीक के साथ, यह उच्च-विश्वसनीयता उत्पादन परियोजनाओं में उच्च-सटीक एनकैप्सुलेशन, फिलिंग, बॉन्डिंग, असेंबली और जटिल उत्पादों के अन्य अनुप्रयोगों का आसानी से और जल्दी से जवाब दे सकता है।
प्रभावी लागत
CNSMT-E800 ऑन-लाइन स्वचालित उच्च गति वितरण और निरीक्षण एकीकृत मशीन विभिन्न वितरण अनुप्रयोगों की एक किस्म को संभाल सकती है, विभिन्न सब्सट्रेट आकार वाले उत्पादों की एक किस्म;कॉम्पैक्ट डिज़ाइन, लेकिन प्रभावी ऑपरेटिंग स्पेस दो-वाल्व सिंक्रनाइज़ेशन, दो-वाल्व एसिंक्रोनस, और घूर्णन तक सीमित नहीं है। झुकाव और दोहरी परिवहन ट्रैक जैसे कार्यों की लचीली लोडिंग, और निरीक्षण वितरण के लिए अग्रणी एक-मशीन समाधान तकनीक, बचाता है खरीद लागत और बार-बार उपकरण निवेश से प्रभावी ढंग से बचा जाता है।
सीएनएसएमटी श्रृंखला स्वचालित गोंद वितरण और निरीक्षण ऑल-इन-वन मशीन विभिन्न वितरण और दृश्य निरीक्षण प्रौद्योगिकियों के साथ सुसज्जित और संगत है, और विभिन्न प्रकार के स्वचालित ऑनलाइन सटीक वितरण और गोंद पथ दृश्य निरीक्षण समाधान प्रदान करता है।
स्वचालित स्प्रे वितरण और निरीक्षण एक मशीन समाधान की सीएनएसएमटी श्रृंखला, वितरण प्रक्रिया के पूर्ण डिजिटल नियंत्रण और प्रसंस्करण प्रौद्योगिकी के माध्यम से उच्च परिशुद्धता दृश्य पहचान मुआवजे और गोंद पथ दृश्य निरीक्षण कार्यों को एकीकृत करता है, इसका उपयोग उच्च मांग उत्पादन परियोजनाओं में किया जा सकता है .
यह आसानी से और जल्दी से उच्च-सटीक एनकैप्सुलेशन, फिलिंग, बॉन्डिंग, असेंबली और जटिल उत्पादों के अन्य अनुप्रयोगों से निपट सकता है।यह मुख्य रूप से उपभोक्ता इलेक्ट्रॉनिक्स, गर्म पिघल चिपकने वाला बंधन, अंडरफिल, सतह माउंट, स्टैक पैकेजिंग, बांध और भरने, एफपीसी घटक सुदृढीकरण, प्रबलित सामग्री आदि में उपयोग किया जाता है।
| स्थिति सटीकता | ± 0.025 मिमी सीपीके> 1.33 3 सिग्मा |
| सटीकता दोहराएं | ±0.02मिमी सीपीके>1.33 3सिग्मा |
| दौड़ने की गति | 800mm/s |
| ड्राइव विधि | सर्वो मोटर + उच्च परिशुद्धता पेंच |
| कुल्हाड़ियों की संख्या | XYZ तीन अक्ष |
| सब्सट्रेट पैरामीटर | |
| सब्सट्रेट का अधिकतम आकार | 300*280mm |
| सब्सट्रेट का न्यूनतम आकार | 50 * 50 मिमी |
| सब्सट्रेट मोटाई | 0.4 ~ 6 मिमी |
| अधिकतम सब्सट्रेट वजन | 5 किलो |
| सब्सट्रेट एज क्लीयरेंस | 2.5 मिमी |
| ओवरबोर्ड ऊंचाई | 23 मिमी |
| संचरण ऊंचाई | 900 ± 40 मिमी |
| स्थानांतरण गति | 1500 मिमी / एस (अधिकतम) |
| स्थानांतरण विधि | टी किल या टू ई किल ट्रांसपोर्ट ट्रैक |
| कन्वेयर प्रकार | साधारण स्वास्थ्य बेल्ट या विरोधी स्थैतिक बेल्ट |
| संचरण दिशा | बाएँ से दाएँ, दाएँ से बाएँ या बाएँ से बाएँ, दाएँ से दाएँ |
| दृश्य प्रणाली | |
| कैमरा पिक्सेल | 1.3 मिलियन पिक्सेल |
| दृश्य क्षेत्र | 6*9mm |
| प्रकाश स्रोत | समाक्षीय प्रकाश या रिंग लाइट |
| संदर्भ बिंदु प्रकार | मार्क या चिप बॉडी रिकग्निशन |
| कैमरा प्रकार | डिजिटल कैमरा |
| पद | मार्क पॉइंट पोजिशनिंग, बॉडी मेजरमेंट, एज फाइंडिंग गाइड वैकल्पिक हैं |
| वितरण पैरामीटर | |
| घटक ऊंचाई | बोर्ड के ऊपर अधिकतम 30 मिमी और बोर्ड के नीचे 45 मिमी |
| वाल्वों की संख्या | सिंगल वाल्व डबल वाल्व |
| प्लास्टिक की बाल्टी निर्दिष्टीकरण | मानक 30cc या 50cc, 300cc या 50cc 30cc या 50cc |
| वितरण स्ट्रोक | एक्स: 300 मिमी, वाई: 500 मिमी / एक्स: 230 मिमी / वाई: 400 मिमी / एक्स: 230 मिमी, वाई: 400 मिमी |
| मुजी मॉडल | वैक्यूम साफ करना |
| बुनियादी आवश्यकताएं | |
| पावर आवश्यकता | AC220V ± 10% 50/60HZ |
| संपीड़ित हवा की आवश्यकताएं | 4~6kgf/cm2 |
| हवा की खपत | लगभग 5 लीटर/मिनट |
| आयाम | 800*850*1435mm |
| वज़न | 1000KG |
