300 मिमी / एस पीसीबी स्वचालित गोंद वितरण मशीन ऑनलाइन 3.5 किलोवाट

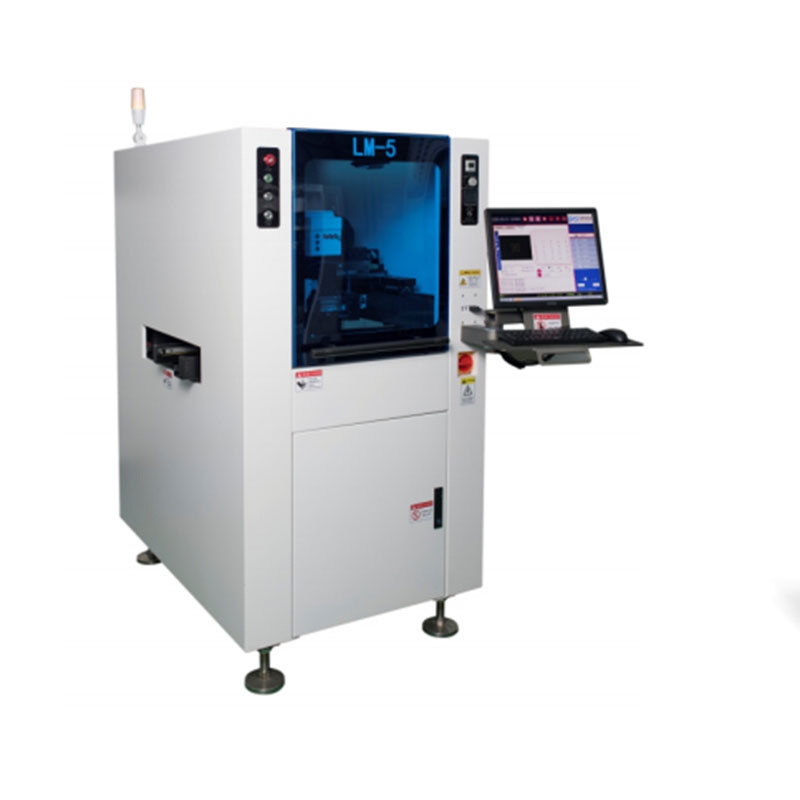

CNSMT-LM-5, हाई-एंड इनलाइन पीसीबी ग्लू डिस्पेंसिंग मशीन, ऑनलाइन ग्लू डिस्पेंसर
उच्च गति, उच्च परिशुद्धता, पूर्ण कार्य |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| इसमें रखरखाव से मुक्त, कोई पहनने, कम शोर और उच्च विश्वसनीयता के फायदे हैं | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| उच्च परिशुद्धता लेजर सेंसर ऊंचाई माप, 1μm . की माप सटीकता के साथ उच्च परिशुद्धता स्थिति प्राप्त करने के लिए सर्वो मोटर ड्राइव ऊंचाई विचलन के लिए स्वत: मुआवजा, अधिक सीमा अलार्म समारोह के साथ, कुशलता से निपटने के लिए वर्कपीस विरूपण के साथ और अति उच्च उपकरणों से बचें |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| - विभिन्न वर्कपीस और दृश्यों के लिए पहचान और मुआवजे को चिह्नित करने में सक्षम, जिसमें शामिल हैं बहु-पैनल/यिन-यांग प्लेट संदर्भ बिंदु पहचान |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
मास्टर कुंजी प्रौद्योगिकियां |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
मोबाइल फोन के संकीर्ण फ्रेम, कैमरा और अन्य सटीक वितरण प्रक्रिया के लिए, बस मार्क पोजिशनिंग का उपयोग करके स्थिति विचलन की भरपाई नहीं की जा सकती है इंटेलिजेंट विजुअल एज ग्रैब पोजिशनिंग फंक्शन, स्वतंत्र रूप से सही ग्लू कोऑर्डिनेटपाथ उत्पन्न करता है, प्रभावी रूप से वर्कपीस की खराब स्थिरता के दृश्य से निपटता है 3 डी स्कैनिंग पोजिशनिंग तकनीक, 3 डी गोंद पथ की स्वचालित गणना, प्रभावी ढंग से गोंद विचलन से बचें 3 डी डिटेक्शन तकनीक: वितरण के बाद, रिसाव बिंदु, गोंद टूटना और गोंद की चौड़ाई और गोंद लाइन की ऊंचाई का पता लगाया जाता है और एक रिपोर्ट तैयार की जाती है |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| - वितरण गुणवत्ता चेतावनी - गोंद अवशिष्ट गणना और चेतावनी - रखरखाव और उपभोज्य प्रारंभिक चेतावनी - दूरस्थ केंद्रीकृत निगरानी |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| - 0.1mg / 0.01mg . की वैकल्पिक वजन सटीकता के साथ अंतर्निहित माइक्रो-वजन मॉड्यूल | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| गोंद वजन की स्वचालित गणना और विचलन का वास्तविक समय सुधार | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| - सिर रोटेशन अक्ष, वाल्व सिर झुकाव अक्ष - नीचे प्रीहीटिंग मॉड्यूल - दोहरी सिर तुल्यकालिक / अतुल्यकालिक - डबल ट्रैक वितरण |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| गति नियंत्रण ठोस |
मोटर चलाना सर्वोट्रोनिक्स / पैनासोनिक |
कैमरा बेसर |
लेंस Ricoh |
||||||||||||||||||||||||||||||||||||||||||||||||||
| रोशनी अपार्ट |
रैखिक गाइड रेल THK |
सर्वो मोटर PANASONIC |
स्टेप मोटर शिनानो |
||||||||||||||||||||||||||||||||||||||||||||||||||
| सेंसर ओमरॉन ऑप्टेक्स लेजर ऊंचाई पैनासोनिक/ऑप्टेक्स |
अस्थायी नियंत्रण ओमरोन स्कैन कोड COGNEX/OMRON |
वायवीय एसएमसी सूक्ष्म वजन सार्टोरियस/मेटलर |
इलेक्ट्रिक श्नाइडर कंप्यूटर एडवांस/ईवोक |
||||||||||||||||||||||||||||||||||||||||||||||||||
| ऑपरेशन का आकार | 330*330mm | 420*300mm |
| अधिकतम त्वरण XY | 20 ग्राम | 2.0g |
| अधिकतम परिचालन गति | 2000mm/s स्मार्ट नियंत्रण | 2000mm/s स्मार्ट नियंत्रण |
| XYACCURACY | 0.005 मिमी | 0.005 मिमी |
| जेड अक्ष ड्राइव | सर्वो मोटर | सर्वो मोटर |
| दृष्टि संकल्प अनुपात | सीसीडी,उड़ान नियंत्रण | सीसीडी ,उड़ान नियंत्रण |
| प्रकाश स्रोत | सीएनसी ट्राइक्रोमैटिक यूजीटी | |
| मानक स्प्रे वाल्व और हीटिंग | वायवीय इंजेक्शन वाल्व | वायवीय इंजेक्शन वाल्व |
| वाल्व मुंह सफाई उपकरण | स्वचालित गोंद सफाई वैक्यूम / रोलकफ्ट | स्वचालित गोंद सफाई वैक्यूम/RQL1ER |
| सामग्री पैकेजिंग के लिए उपयुक्त | 30/55सीसी | 30/एसएससीसी |
| बॉटम प्रीहीटिंग सिस्टम | दो चरण प्रीहीटिंग मॉड्यूल।ऐच्छिक | दो चरण प्रीहीटिंग मॉड्यूल।ऐच्छिक |
| वजन प्रणाली पढ़ने की शुद्धता | 0.1/0.0K | 0.1/0.01 |
| ऊंचाई माप सटीकता | 0.005 मिमी | 0.005 मिमी |
| कन्वेयर गति | 300mm/s | 300mm/s |
| चौड़ाई समायोजन | सेल्फ़-सीसीडब्ल्यूट्रॉल्थ प्रोग्राम मेमोरी | सेल्फ कॉन्ट्रेक्सजे प्रोग्राम मेमोरी |
| स्प्लिंट वे | मानक साइड क्लिप्स | THS मानक साइड कप |
| संदेशवाहक ट्रैक भार वहन करता है | 3.5 किग्रा | 3.5 किग्रा |
| लागू सब्सट्रेट मोटाई | > 0.5 मिमी | > 0.5 मिमी |
| संचालन व्यवस्था | खिड़कियाँ? | खिड़कियाँ? |
| ऑपरेशन व्यू | चीनी/इंगुश | CH1NESE/अंग्रेज़ी |
| मशीन का आकार: | L850*W1230*H1600mm 30 मिमी ) | L900*W1280*H1600mm 30 मिमी) |
| वजन | 1180 किग्रा | 1400 किलो |
| अलार्म | ध्वनिक प्रकार: | ध्वनिक प्रकार: |
| संचार अंतरफलक | एसएमईएमए | एसएमईएमए |
| वोल्टेज | 220V 50 ~ 60 हर्ट्ज | 220V 50 ~ 60 हर्ट्ज |
| हवा का दबाव | 0.6 एमपीए | 0.6 एमपीए |
| शक्ति | 3.5 kw | 3.5 kw |
