Double Track 500mm PCB Coating Machine Dual Conveyor 500mm/s

डबल ट्रैक 500 मिमी पीसीबी कोटिंग मशीन दोहरी कन्वेयर 500 मिमी / एस

  • प्रमुखता देना

    500 मिमी पीसीबी कोटिंग मशीन

    ,

    500 मिमी / एस पीसीबी कोटिंग मशीन

    ,

    पीसीबी डबल ट्रैक कोटिंग मशीन:

  • प्रोडक्ट का नाम
    डबल ट्रैक कोटिंग मशीन
  • उत्पाद नमूना
    CNZ-Vision5S-2
  • उत्पादक
    सीएनएसएमटी
  • पीसीबी आकार
    300 मिमी / 400 मिमी / 500 मिमी या अनुकूलित करें
  • अधिकतम परिचालन गति
    300-500mm/s
  • XY सटीकता
    0.002 मिमी
  • जेड अक्ष ड्राइव
    सर्वो मोटर
  • लोड दिशा
    बाएँ से दाएँ/दाएँ से बाएँ
  • समय सीमा
    1-2 दिन
  • आकार
    L1500*W1330*H1780mm
  • वज़न
    890 किग्रा
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    CNSMT
  • प्रमाणन
    CE- Double track coating machine
  • मॉडल संख्या
    CNZ-Vision5S-2
  • न्यूनतम आदेश मात्रा
    1
  • मूल्य
    20
  • पैकेजिंग विवरण
    मानक लकड़ी के बक्से
  • प्रसव के समय
    3-4 दिन
  • भुगतान शर्तें
    एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
  • आपूर्ति की क्षमता
    5प्रति दिन

डबल ट्रैक 500 मिमी पीसीबी कोटिंग मशीन दोहरी कन्वेयर 500 मिमी / एस

डबल ट्रैक 500 मिमी पीसीबी कोटिंग मशीन दोहरी कन्वेयर 500 मिमी / एस

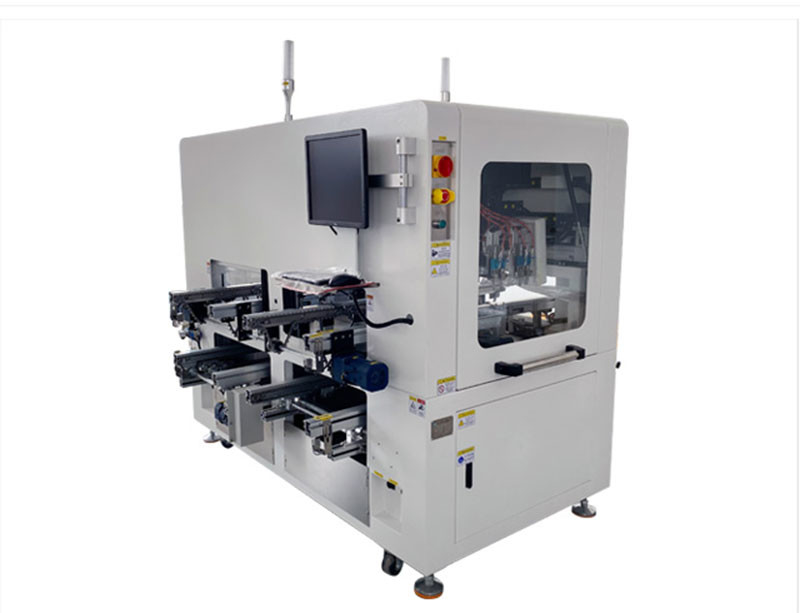

CNZ-Vision5S-2 डबल ट्रैक कोटिंग मशीन, इनलाइन दोहरी कन्वेयर पीसीबी कोटिंग मशीन



डुअल-ट्रैक सेलेक्टिव कोटिंग मशीन का उपयोग मुख्य रूप से SMT डुअल-ट्रैक प्रिंटिंग प्रेस, प्लेसमेंट मशीन और डुअल-ट्रैक रिफ्लो सोल्डरिंग की विशेष मल्टी-ट्रैक उत्पादन लाइनों के लिए किया जाता है।



यह कई कार्यों के साथ एक मशीन के कार्य को महसूस कर सकता है, जो न केवल उत्पादन क्षमता में सुधार करता है, बल्कि लागत भी बचाता है।यह एक ही समय में विभिन्न वाल्व बॉडी कॉम्बिनेशन (एक बिंदु और एक स्प्रे, दो बिंदु और दो स्प्रे, 4 अंक) ले सकता है, जो ग्राहकों के लिए पहेली की दक्षता समस्या को हल करता है और उपकरणों की उपयोग दर में सुधार करता है।



फ्रेम आकार एल * डब्ल्यू * एच LI500*1300m*H 1700m
उपकरण मंच T5 मिमी स्टेनलेस स्टील प्लेट
नियंत्रण रखने का तरीका औद्योगिक कंप्यूटर, गति नियंत्रण कार्ड
प्रचालन की विधि कंप्यूटर नियंत्रण
प्रोग्राम के रूप में टीचिंग/माउस और कीबोर्ड
रनिंग प्रोग्राम स्टोरेज नंबर 1000 . से अधिक
पीसीबी संचरण ऊंचाई: अपर ट्रैक 920 ± 20 गुजरात।निचला ट्रैक 600 ± 20 मैन्युअल रूप से समायोज्य
परिवहन की गति: 0-l3m / मिनट।समायोज्य
संचरण दिशा: अपर ट्रैक l.~R.निचला ट्रैक आरएल।वास्तविक स्थिति के आधार पर
ट्रैक की लंबाई 1. ऊपरी रेल 1500 मिमी, तीन खंडों में विभाजित है 450mnr600mm ^ 450n), निचला रेल 1500 मिमी, एक खंड।
ट्रैक समायोजन विधि मैनुअल समायोजन
ट्रैक समायोजन चौड़ाई 400mm . मिलो
परिवहन विधि डीसी
XY अक्ष / ड्राइव मोड सर्वो मोटर, सटीक विद्युत अक्ष मॉड्यूल ड्राइव
XY अक्ष अधिकतम ऑपरेटिंग गति 300-500mm/s
XY अक्ष स्थिति सटीकता ±0.02 मिमी
Z अक्ष की अधिकतम परिचालन गति 300 एनएम / एस
Z-अक्ष ड्राइव मोड सर्वो मोटर • प्रेसिजन स्क्रू मॉड्यूल ड्राइव
वाल्व प्रकार: प्रत्येक कार्य समूह के लिए 2 शंक्वाकार परमाणुकरण वाल्व।2 पंखे के आकार का परमाणुकरण वाल्व
पीसीबी बोर्ड आकार (स्थिरता सहित) L430MM * 390MM से मिलें, एक ही समय में 2 160 * 320mm PCB बोर्ड स्प्रे कर सकते हैं
पीसीबी बोर्ड घटक ऊंचाई अधिकतम: ± 50 मिमी
परमाणु छिड़काव चौड़ाई 6-10 मिमी
टैंक की मात्रा एक 10L स्टेनलेस स्टील के भीतरी बैरल आंदोलनकारी समारोह दबाव बैरल के साथ-सफाई के लिए एक 2L स्टेनलेस स्टील दबाव बैरल
धुलाई समारोह उपकरण स्वयं सफाई समारोह
प्रकाश भाग उपकरण प्रदर प्रकाश स्रोत
डिटेक्शन पार्ट उपकरण फ्लोरोसेंट एजेंट डिटेक्शन लाइट सोर्स के साथ आता है
ऊपरी और निचली परत और आगे और पीछे के उपकरणों के बीच इंटरफेस मानक एसएमईएमए संचार इंटरफ़ेस
उपकरण वजन लगभग।6 () (किग्रा .)
उपकरण इनपुट शक्ति AC220V 50HZ
उपकरण इनपुट वायु स्रोत 4-6kgf/cm2
उपकरण की कुल शक्ति 4. OKW



डबल ट्रैक 500 मिमी पीसीबी कोटिंग मशीन दोहरी कन्वेयर 500 मिमी / एस 0







पीसीबी कोटिंग मशीनों पर ऑनलाइन छिड़काव को कोटिंग मशीन और स्प्रे डिस्पेंसर भी कहा जाता है।स्वचालित असेंबली लाइनों में कोटिंग मशीनों का अधिक बार उपयोग किया जाता है।मुख्य कार्य पीसीबी बोर्ड पर एक विशेष गोंद को पूर्व-बिंदु करना है जहां इसे पैच करने की आवश्यकता होती है, और फिर इसे इलाज के बाद ओवन से गुजारें।



कार्यक्रम के अनुसार कोटिंग स्वचालित रूप से की जाती है।कोटिंग मशीन का उपयोग मुख्य रूप से उत्पाद प्रक्रिया में तीन एंटी-पेंट के लिए किया जाता है, यूवी गोंद और अन्य तरल पदार्थ को प्रत्येक उत्पाद की स्थिति में स्प्रे, लेपित और टपकाया जाता है, और इसका उपयोग लाइनों, मंडलियों या चापों को खींचने के लिए किया जा सकता है।



ऑन-लाइन स्वचालित कोटिंग मशीनें सभी औद्योगिक अनुप्रयोगों में तीन-प्रूफ पेंट के अनुप्रयोग के लिए भी प्रसिद्ध हैं, और वे कोटिंग मशीनों के निरंतर विकास के साथ लगातार विकसित और सुधार कर रही हैं।



तीन एंटी-पेंट की पूरी प्रसंस्करण प्रक्रिया विशेष गोंद के छिड़काव से लेकर एकीकरण को ठीक करने तक की पूरी प्रक्रिया को महसूस कर सकती है।कोटिंग मशीन का भविष्य बेहतर और बेहतर होगा।आखिरकार, हाई-स्पीड जेट का प्रदर्शन सिर्फ इस लाभ से कहीं अधिक है।कई अन्य कारण हैं कि क्यों कई कारखाने इसे अपनी असेंबली लाइनों के लिए चुनते हैं।



ऑनलाइन अनुरूप कोटिंग मशीन का कार्य सिद्धांत



1. औद्योगिक कंप्यूटर + बोर्ड कार्ड नियंत्रण, बड़े लिक्विड क्रिस्टल डिस्प्ले, सुविधाजनक संचालन और सरल प्रोग्रामिंग को अपनाएं;



2. कार्य कार्यक्रम को संपादित करते समय, ऑपरेटर पीसीबी पर घटकों की चौड़ाई के अनुसार अलग-अलग स्प्रे बंदूकें चुन सकता है, और पीसीबी पर घटकों की ऊंचाई के अनुसार मनमाने ढंग से बढ़ और गिर सकता है;



3. उपकरण सभी संपादित कार्यक्रमों को संग्रहीत कर सकता है, और ऑपरेटर विभिन्न पीसीबी बोर्डों के अनुसार संबंधित कार्यक्रमों को कॉल कर सकता है;



4. स्वचालित एंटी-क्योरिंग फ़ंक्शन गोंद के सूखने के कारण गोंद बंदूक और नली को अवरुद्ध होने से प्रभावी ढंग से रोक सकता है;



5. उपकरण एक यूवी पहचान प्रकाश स्रोत के साथ आता है, और छिड़काव प्रक्रिया के दौरान वास्तविक समय में छिड़काव प्रभाव देखा जा सकता है;



6. समय-साझाकरण के लिए दो प्रकार के गोंद वाल्व का उपयोग करें, तिरछे कोण के साथ चयनात्मक कोटिंग कर सकते हैं, चयनित क्षेत्र के बाहर छिड़काव से बचें, ताकि फिल्मांकन, फिल्म को हटाने और मरम्मत की प्रक्रिया से बचा जा सके:



7. स्वचालित कोटिंग और असेंबली लाइन ऑपरेशन उत्पादकता में काफी वृद्धि करता है।



8. प्रत्येक उत्पाद पर तीन-प्रूफ पेंट की कोटिंग की मात्रा और मोटाई सुसंगत होती है, उत्पाद की स्थिरता अधिक होती है, और तीन-प्रूफ गुणवत्ता स्थिर और विश्वसनीय होती है।



9. श्रम बचाएं, सुरक्षात्मक टेप जैसे उपभोग्य सामग्रियों की लागत बचाएं और सुरक्षात्मक टेप को जोड़ने और हटाने के लिए समय बचाएं, उत्पादन लागत और श्रम उपयोग को बहुत कम करें।



10. मशीन पूरी तरह से संलग्न संरचना को अपनाती है और कार्यशाला में हवा के प्रदूषण से बचने, कर्मचारियों के स्वास्थ्य की रक्षा करने और काम करने का माहौल बनाने के लिए एक बहु-कोण निकास गैस वसूली और सीवेज सिस्टम है।







डबल ट्रैक 500 मिमी पीसीबी कोटिंग मशीन दोहरी कन्वेयर 500 मिमी / एस 1

डबल ट्रैक 500 मिमी पीसीबी कोटिंग मशीन दोहरी कन्वेयर 500 मिमी / एस 2

डबल ट्रैक 500 मिमी पीसीबी कोटिंग मशीन दोहरी कन्वेयर 500 मिमी / एस 3



डबल ट्रैक 500 मिमी पीसीबी कोटिंग मशीन दोहरी कन्वेयर 500 मिमी / एस 4

डबल ट्रैक 500 मिमी पीसीबी कोटिंग मशीन दोहरी कन्वेयर 500 मिमी / एस 5

सीएनएसएमटी क्यों चुनें?



  • हमारे पास स्थानीय और अंतरराष्ट्रीय बाजार दोनों में हमारे सभी ग्राहकों से उच्च संतुष्टि दर है।
  • जब एसएमटी मशीनों को संभालने, समझने और नेविगेट करने की बात आती है तो हमारे पास 10 से अधिक वर्षों का ठोस अनुभव होता है।
  • हम ऑर्डर को तेजी से और कुशलता से संसाधित करते हैं, ताकि हमारे ग्राहकों को अपने ऑर्डर की प्रतीक्षा में समय बर्बाद न करना पड़े।
  • हमारे उत्पाद उच्च गुणवत्ता के हैं, क्योंकि हम केवल जापान जैसे प्रसिद्ध देशों के विश्वसनीय निर्माताओं के साथ भागीदार हैं।
  • हम इसे हर किसी की जरूरतों के लिए उपयुक्त बनाने के लिए हमेशा ऑर्डर को अनुकूलित करते हैं।
  • हम अपने सभी ग्राहकों को सबसे अधिक प्रतिस्पर्धी दर प्रदान करते हैं, ताकि वे अपने सभी ऑर्डर से बचा सकें।



यही कारण हैं कि आपको केवल सीएनएसएमटी पर ही भरोसा करना चाहिए।हम आपकी सभी SMT जरूरतों के लिए सबसे प्रभावी और सबसे किफायती समाधान खोजने में आपकी मदद करने के लिए यहां हैं।



यदि आप पीसीबी पत्रिका रैक की तलाश में हैं, तो कृपया नीचे विवरण देखें।

डबल ट्रैक 500 मिमी पीसीबी कोटिंग मशीन दोहरी कन्वेयर 500 मिमी / एस 6

सामान्य प्रश्न :


प्रश्न: क्या आप ट्रेडिंग कंपनी या निर्माता हैं?

ए: हमारा अपना कारखाना है जो उत्पादन और बिक्री करते हैं।, हम OEM और ODM भी कर सकते हैं, और हमारे पास अपना अंतरराष्ट्रीय व्यापार विभाग भी है। इसलिए हम आपको सबसे अच्छी कीमत और सही बिक्री के बाद सेवा प्रदान कर सकते हैं।

प्रश्न: आपकी डिलीवरी का समय कब तक है?

ए: आम तौर पर यह 3-5 दिन है, यह मात्रा के अनुसार है।



क्यू:योग्यता प्रमाण पत्र ?

ए: हमारे पास है एसजीएस और आईएसओ और अन्य प्रासंगिक अंतरराष्ट्रीय प्रमाणपत्र उत्पादों के उच्च गुणवत्ता वाले उत्पादन को सुनिश्चित करने के लिए।

प्रश्न: क्या आप नमूने प्रदान करते हैं?

ए: हां, हम नमूना पेश कर सकते हैं (कुछ मुफ्त, कुछ नहीं)

प्रश्न: आपके भुगतान की शर्तें क्या हैं?

ए: शिपमेंट से पहले भुगतान सामान्य रूप से 100% टीटी
