क्सीनन लैंप एजिंग लगातार तापमान आर्द्रता चैंबर 340nm
गर्म और ठंडे सदमे परीक्षण कक्ष, निरंतर तापमान आर्द्रता कक्ष
1. प्रदर्शन संकेतक:

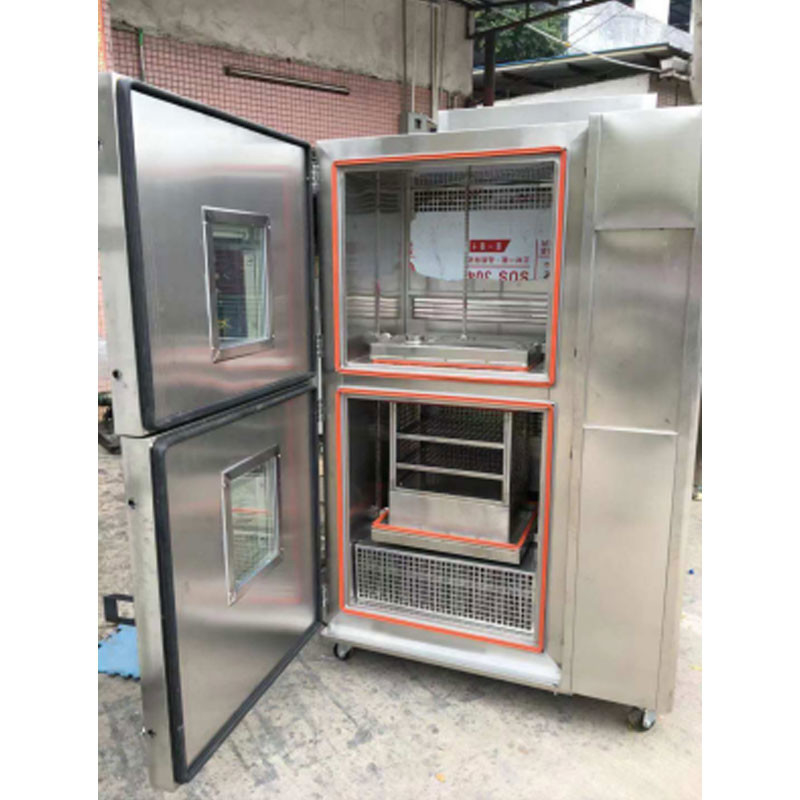

1. उत्पाद का नाम: थर्मल शॉक टेस्ट बॉक्स (मोबाइल के दो बॉक्स)
आदर्श: XM-TIP150
2. नमूना प्रतिबंध:
यह परीक्षण उपकरण प्रतिबंधित करता है:
ज्वलनशील, विस्फोटक और वाष्पशील पदार्थों के नमूनों का परीक्षण और भंडारण
संक्षारक सामग्री के नमूनों का परीक्षण और भंडारण
जैविक नमूनों का परीक्षण या भंडारण
मजबूत विद्युत चुम्बकीय उत्सर्जन स्रोत नमूनों का परीक्षण और भंडारण
3. आयतन और आकार:
3.1 नाममात्र आंतरिक मात्रा (एल): 80
3.2 कार्य कक्ष का आकार (मिमी): डब्ल्यू 400 × एच 400 × 500
3.4 आयाम (मिमी): डब्ल्यू 1750×एच 1980×डी 1300
4. प्रदर्शन:
4.1 परीक्षण पर्यावरण की स्थिति:
उपकरण चिकनी हवा के प्रवाह से घिरा हुआ है, कोई उच्च सांद्रता वाली धूल नहीं है, कोई संक्षारक या ज्वलनशील या विस्फोटक गैस नहीं है
पर्यावरण का तापमान: 5～30℃
सापेक्षिक आर्द्रता: 85% आरएच
4.2 परीक्षण विधि:
4.2.1 तापमान शॉक रेंज: -40 ℃ ～ + 150 ℃
4.2.2 उच्च तापमान क्षेत्र में तापमान की ऊपरी सीमा: 150℃
4.2.3 निम्न तापमान क्षेत्र में तापमान की निचली सीमा: -40 ℃
4.2.4 नमूना क्षेत्र में तापमान में उतार-चढ़ाव: ± 1.0 ℃ (स्थिर तापमान पर)
4.2.5 तापमान एकरूपता: ± 2.0 ℃
4.2.6 उच्च तापमान क्षेत्र में ताप समय: 25℃～150℃＜35min
4.2.7 कम तापमान क्षेत्र में ठंडा करने का समय: 25℃～-40℃＜70min
4.2.8 तापमान वसूली का समय: 5min
4.2.9 नमूना रैक रूपांतरण समय: 10s
4.2.10 प्रभाव विधि: टोकरी प्रकार ऊपर और नीचे ले जाएँ
4.2.11 परीक्षण मानकों को पूरा करें:
GB/T2423.1-1989 कम तापमान परीक्षण विधि;
GB/T2423.2-1989 उच्च तापमान परीक्षण विधि;
GB/T2423.22-1989 तापमान परिवर्तन परीक्षण;
GJB150.5-86 तापमान शॉक टेस्ट;
GJB360.7-87 तापमान शॉक टेस्ट;
GJB367.2-87 405 तापमान शॉक टेस्ट।
2. कार्य परिचय:
1. संरचनात्मक विशेषताएं:
1.1 इन्सुलेशन संलग्नक संरचना:
तीन भागों से बना है: उच्च तापमान ग्रीनहाउस, कम तापमान ग्रीनहाउस, और प्रयोगशाला
बाहरी दीवार: उच्च गुणवत्ता वाले कोल्ड रोल्ड स्टील प्लेट इलेक्ट्रोस्टैटिक स्प्रे
भीतरी दीवार: SUS304 स्टेनलेस स्टील प्लेट
इन्सुलेशन सामग्री: पॉलीयूरेथेन फोम और ग्लास फाइबर;
1.2 एयर कंडीशनिंग चैनल:
पंखा, हीटर, बाष्पीकरण करनेवाला, तापमान संवेदक, अधिक तापमान निवारक
1.3 गेट:
1.3.1 सिंगल डोर
1.3.2 दरवाजे पर गर्मी वितरण और संक्षेपण की रोकथाम के लिए इन्सुलेट ग्लास अवलोकन खिड़की
1.3.3 दरवाजे के फ्रेम के लिए संक्षेपण रोकथाम इलेक्ट्रिक हीटिंग डिवाइस
1.3.4 2 इनडोर लाइटिंग 9w/AC220V . से लैस
1.4 नियंत्रण कक्ष (बिजली वितरण नियंत्रण कैबिनेट पर):
तापमान नियंत्रण प्रदर्शन, ऑपरेशन बटन, लाइट स्विच, आदि।
1.5 नमूना रैक:
1.5.1 चलती स्लाइड रेल द्वारा निर्देशित स्टेनलेस स्टील नमूना रैक स्थिर और यहां तक कि शक्ति प्रदान करने के लिए एक डबल-अभिनय सिलेंडर का उपयोग करता है।सैंपल रैक का पोजिशनिंग डिवाइस जर्मनी FESTO द्वारा निर्मित एक अप्रत्यक्ष इलेक्ट्रिक सेंसर को अपनाता है।
1.5.2 नमूना रैक की भार वहन क्षमता: 20Kg
1.6 वायवीय सिलेंडर:
1.6.1 उच्च तापमान, परिवेश के तापमान और कम तापमान के संपर्क में आने पर प्रत्येक स्पंज को चलाने के लिए
1.7 बिजली वितरण नियंत्रण कैबिनेट:
बजर, वितरण बोर्ड, मुख्य बिजली रिसाव सर्किट ब्रेकर
1.8 हीटर:
1.8.1 हीटर सामग्री: स्टेनलेस स्टील इलेक्ट्रिक हीटिंग ट्यूब
1.8.2 हीटर नियंत्रण मोड: गैर-संपर्क अवधि पल्स चौड़ाई समायोजन, एसएसआर (ठोस राज्य रिले)
1.9 शोर: 70db
2. प्रशीतन प्रणाली:
2.1 वर्किंग मोड: एयर कूल्ड मैकेनिकल कम्प्रेशन कैस्केड रेफ्रिजरेशन मोड
2.2 प्रशीतन कंप्रेसर: मूल आयातित फ्रेंच "ताइकांग" कंप्रेसर
2.3 बाष्पीकरण करनेवाला dehumidifier: फिनेड हीट एक्सचेंजर
2.4 थ्रॉटल डिवाइस: थर्मल विस्तार वाल्व, केशिका ट्यूब
2.5 बाष्पीकरणीय संघनित्र: ब्रेज़्ड प्लेट हीट एक्सचेंजर (कैस्केड मशीन के लिए)
2.6 रेफ्रिजरेटर नियंत्रण मोड:
2.6.1 नियंत्रण प्रणाली का पीआईडी परीक्षण स्थितियों के अनुसार स्वचालित रूप से रेफ्रिजरेटर की परिचालन स्थितियों को समायोजित करता है
2.6.2 वाष्पीकरण दबाव विनियमन वाल्व
2.6.3 कंप्रेसर रिटर्न एयर कूलिंग सर्किट
2.6.4 ऊर्जा विनियमन लूप
2.7 रेफ्रिजरेंट: R404A/R23 (ओजोन रिक्तीकरण सूचकांक 0 है)
2.8 अन्य:
2.8.1 सभी प्रमुख विद्युत घटक अंतरराष्ट्रीय उच्च गुणवत्ता वाले ब्रांड उत्पादों को अपनाते हैं
2.8.2 कंप्रेसर कूलिंग फैन मूल फ्रेंच ताइकांग कारखाने का मानक विन्यास है
3. विद्युत नियंत्रण प्रणाली:
3.1 नियंत्रक (मॉडल)
टैटो 5188
3.2 डिस्प्ले: 7"टीएफटी रंग एलसीडी टच स्क्रीन
3.3 ऑपरेशन मोड: प्रोग्राम मोड, फिक्स्ड वैल्यू मोड
3.4 सेटिंग विधि: चीनी / अंग्रेजी मेनू, टच स्क्रीन इनपुट
3.5 प्रोग्राम मेमोरी क्षमता: 127 उपयोगकर्ता प्रोग्राम (स्वयं द्वारा प्रोग्राम और संशोधित किया जा सकता है)
3.6 संकेत सीमा निर्धारित करना समय: 1 मिनट से 99 घंटे और 59 मिनट, चक्र: 1 से 32000 चक्र
3.7 संकल्प ± 0.1 ℃
3.8 इनपुट: पीटी100 प्लैटिनम प्रतिरोध
3.9 नियंत्रण विधि: पीआईडी नियंत्रण
3.10 सहायक कार्य: टाइमर, अधिक तापमान संरक्षण, सेंसर के ऊपर और नीचे हवा चयन, बिजली विफलता संरक्षण, अलार्म रिकॉर्ड, परीक्षण वक्र रिकॉर्ड, परीक्षण विराम, प्रोग्राम चलने का समय प्रदर्शन
4. सुरक्षा सुरक्षा उपकरण
4.1 प्रशीतन प्रणाली:
4.1.1 कंप्रेसर ओवरप्रेशर
4.1.2 कंप्रेसर मोटर ज़्यादा गरम हो गया है
4.1.3 कंप्रेसर मोटर का ओवरकुरेंट
4.2 प्रयोगशाला:
4.2.1 समायोज्य अधिक तापमान संरक्षण
4.2.2 एयर कंडीशनिंग चैनल के तापमान पर सीमा
4.2.3 पंखे की मोटर ज़्यादा गरम हो जाती है
4.3 अन्य:
4.3.1 कुल बिजली चरण अनुक्रम और चरण हानि संरक्षण
4.3.2 रिसाव संरक्षण
4.3.3 लोड शॉर्ट सर्किट संरक्षण
5. अन्य विन्यास:
पावर केबल: एसी 380 वी, तीन चरण पांच तार, केबल विनिर्देश 5 * 10 मिमी 2 है, केबल की लंबाई 3 मीटर है।
6. उपयोग की शर्तें (उपयोगकर्ता द्वारा निम्नलिखित शर्तों की गारंटी दी जाती है):
6.1 स्थान:
6.1.1 जमीन समतल, हवादार, ज्वलनशील, विस्फोटक, संक्षारक गैस और धूल से मुक्त है
6.1.2 पास में कोई मजबूत विद्युत चुम्बकीय विकिरण स्रोत नहीं है
6.1.3 उपकरण के पास एक जल निकासी फर्श नाली है (प्रशीतन इकाई से 2 मीटर के भीतर)
6.1.4 साइट की ग्राउंड लोड-असर क्षमता: 500 किग्रा / एम 2 से कम नहीं
6.1.5 उपकरण के आसपास उचित रखरखाव की जगह छोड़ दें
6.2 पर्यावरण की स्थिति:
6.2.1 तापमान: 5℃～30℃
6.2.2 सापेक्षिक आर्द्रता: 85% आरएच
6.2.3 वायु दाब: 86～106kpa
6.3 बिजली की आपूर्ति: एसी 380 वी तीन चरण चार तार + सुरक्षात्मक जमीन तार
6.3.1 बिजली क्षमता: 20.0 किलोवाट
6.4 भंडारण वातावरण के लिए आवश्यकताएँ:
6.4.1 जब उपकरण काम नहीं कर रहा हो, तो पर्यावरण का तापमान +0～45℃ . के भीतर रखा जाना चाहिए
